嵌入式折叠隐藏式家具拉手结构

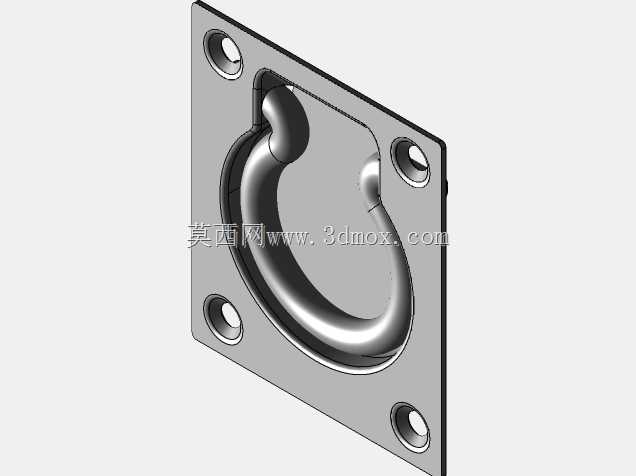

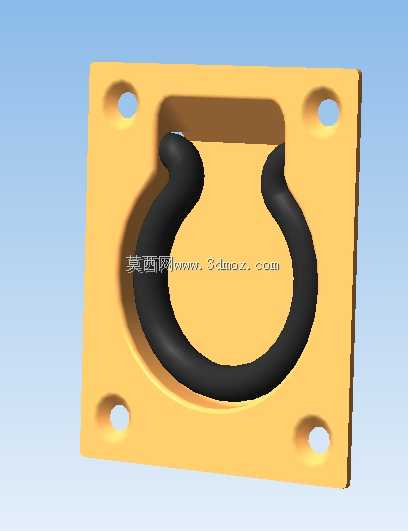

这款嵌入式折叠拉手主要应用于各类柜体、舱门、设备检修门的启闭操作场景，尤其适配需要保持安装面平整无凸起的使用需求，比如实验室设备柜门、房车嵌入式舱门、高端定制家具柜门、工业设备防护门等场景，避免外凸式拉手在人员通行、设备转运过程中发生勾挂磕碰的问题。从结构设计来看，拉手采用方形安装底座作为承载主体，底座四角设置沉头安装孔，安装时可将螺丝头完全沉入沉孔内，保证安装完成后底座表面与安装面齐平，不会出现凸起的螺丝头影响外观或造成剐蹭。底座中部预留了适配环形拉手的收纳型腔，型腔轮廓与拉手完全贴合，拉手收起时可完全嵌入型腔内，整个拉手组件与安装面保持同一平面，无突出结构。拉手本身采用C形环形结构，握持段做了圆弧过渡处理，没有尖锐棱角，操作人员握持施力时手感贴合，不会出现硌手的问题，拉手与底座之间采用转轴连接，转轴位置设置在型腔内侧两端，拉手可绕转轴翻转90度，需要启闭操作时将拉手从型腔内抠出翻转至垂直于安装面的位置，即可握持施力拉动柜门或舱门，操作完成后将拉手按回型腔内即可完成收纳，不会占用外部空间。从安装边界来看，方形底座的四个安装孔呈对称分布，孔位间距适配常规18mm厚度板材的安装需求，安装时仅需要在安装面板上开出与底座外轮廓匹配的嵌入槽，将底座嵌入槽内后通过四角的沉头螺丝固定即可，不需要额外的复杂安装结构，适配木质板材、金属板材、复合板材等多种材质的安装基面。设计过程中重点考虑了拉手的受力强度，环形拉手的截面直径经过受力校核，可承受常规柜门启闭的拉力载荷，不会出现施力时变形断裂的问题，底座型腔的边缘做了倒角处理，既可以避免拉手翻转时与型腔边缘发生卡滞，也能减少加工过程中的应力集中，提升底座的结构强度。拉手收起后与底座表面的间隙控制在极小范围内，既不会因为间隙过大积灰，也不会因为间隙过小导致温度变化出现热胀卡滞的问题，适配不同温湿度的使用环境。
