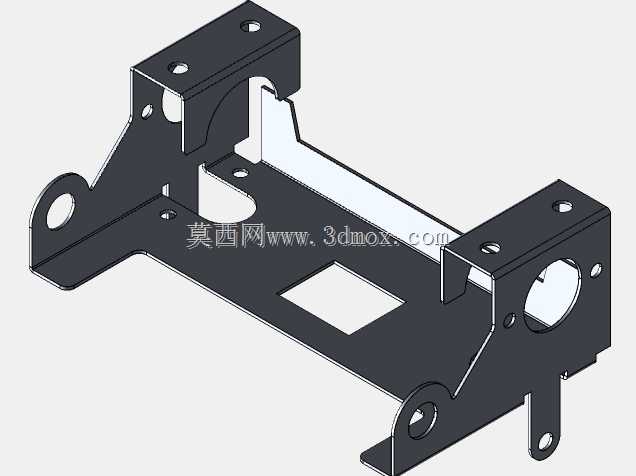

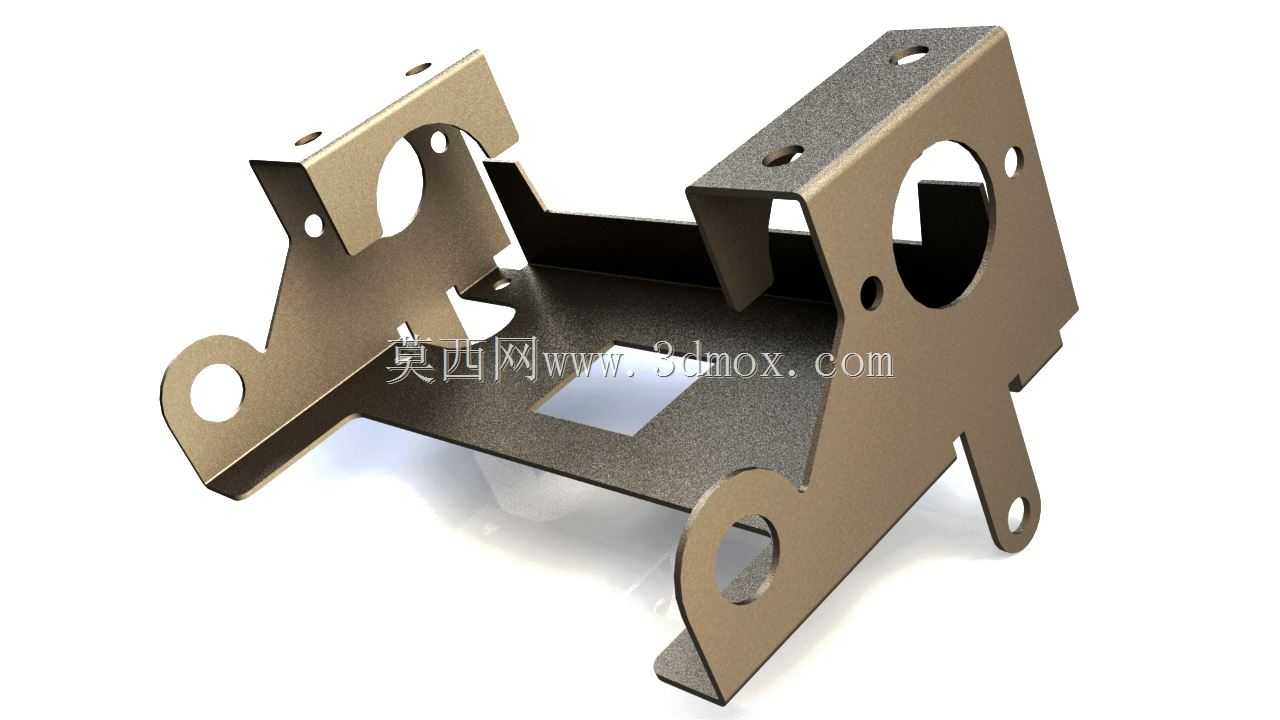

多安装位钣金弯折金属固定支架结构

这类多弯折结构的钣金固定件，常出现在小型机电设备、工控模组的内部安装场景中，主要承担电子元件、小型传动组件、传感模块的承载与定位作用，替代传统的型材拼接支架，在有限的设备内部空间里完成多部件的位置固定，同时兼顾整体结构的轻量化需求。从结构形态来看，该构件采用单块金属薄板经多道冲压弯折工序成型，没有额外的焊接拼接部位，所有的安装定位孔都在冲压阶段一次加工完成，能有效避免拼接带来的形位公差累积，保证各个安装位的相对位置精度。构件上分布的不同孔径的圆孔，分别对应不同规格紧固件的穿装需求，部分大尺寸圆孔是为了避让被固定部件的凸起结构，或是为部件的接线、转轴活动预留足够的操作空间，侧边伸出的带孔耳片是主要的受力安装点位，用来将整个支架固定在设备的主框架或者安装基板上。设计这类钣金支架的时候，首先要确认所有待固定部件的安装点位坐标，将所有需要避让的结构轮廓投影到钣金展开料片上，再结合弯折工艺的圆角半径、回弹量调整弯折边的尺寸，避免弯折后出现孔位偏移、边距不足的问题。安装边界方面，该支架的底部平面为主要的承载贴合面，所有弯折边的高度都控制在待固定部件的安装高度范围内，不会出现超出设备内部安装腔的凸起结构，各个安装耳片的开孔中心到支架主体的距离，都预留了紧固件安装的操作空间，不需要特殊工具就能完成螺丝的锁紧作业。这类支架的弯折角度经过精准计算，在保证整体结构刚性的同时，尽可能减少材料的使用量，薄板的厚度选择会根据承载部件的总重量调整，常规应用场景下选用1.2mm到2mm厚度的冷轧钢板即可满足强度要求，表面做喷塑或者镀锌处理就能适配多数常规工业环境的防腐蚀需求。不同于铸造或者机加工的固定支座，这类钣金成型的支架生产效率更高，在小批量设备试制阶段也能通过数控折弯快速打样，调整孔位或者弯折尺寸时不需要重新开模，能大幅缩短设备的研发迭代周期，在小型自动化设备、商用电器、车载电子模组的内部结构中应用十分广泛。
