基于Arduino控制的彩色物料分拣装置

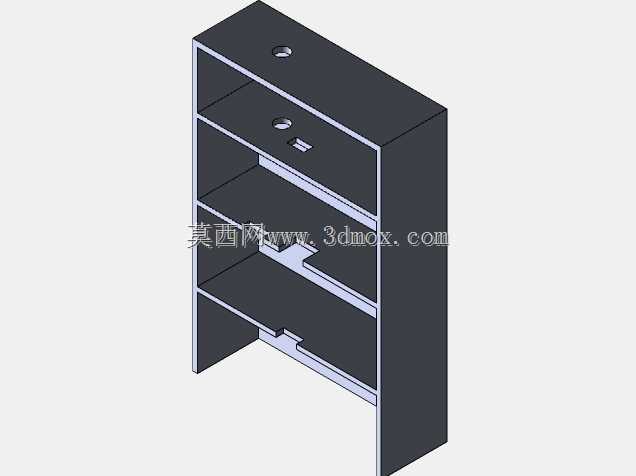

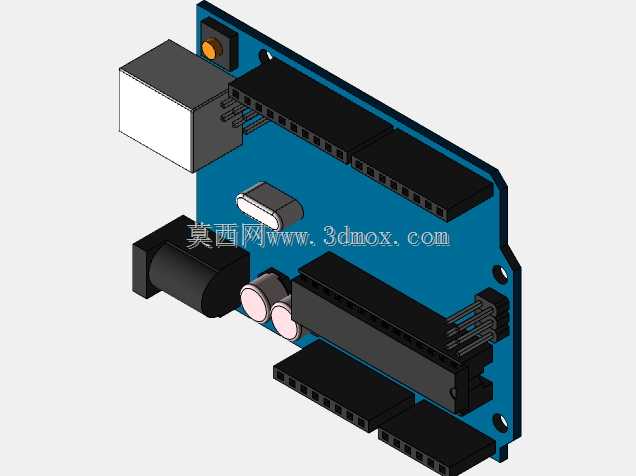

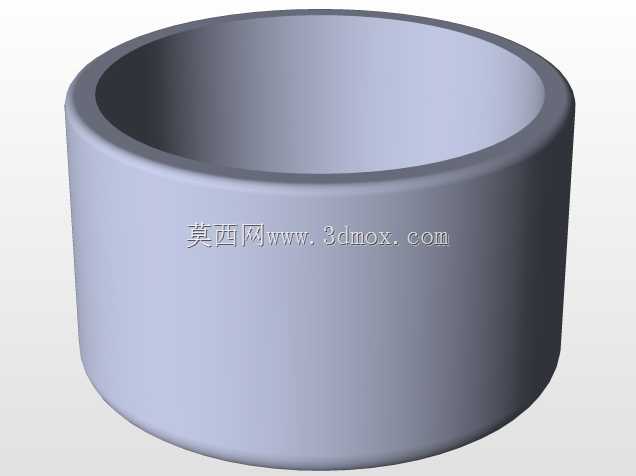

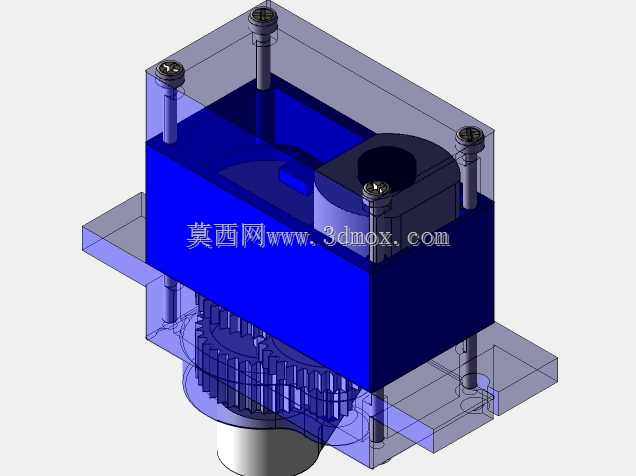

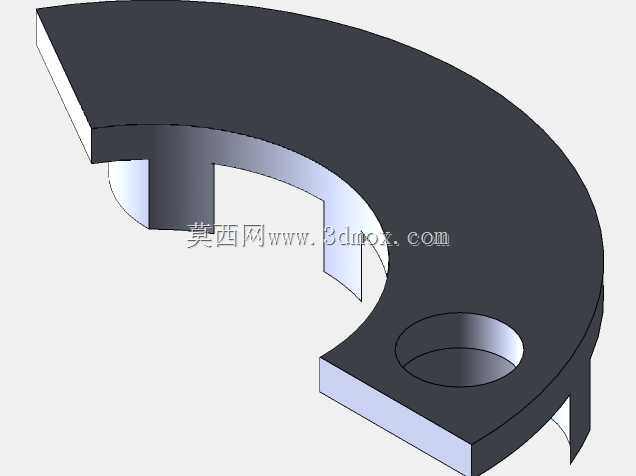

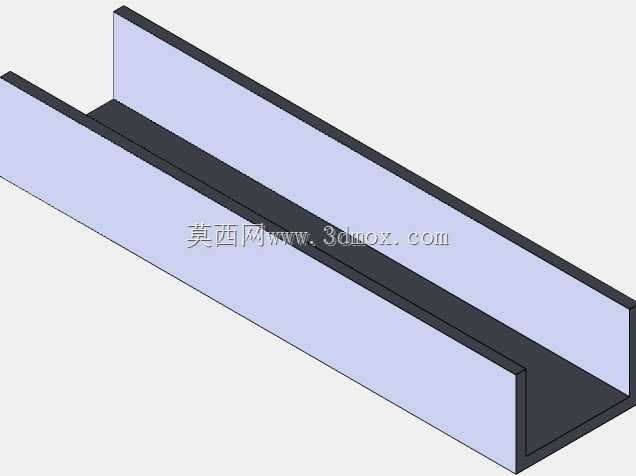

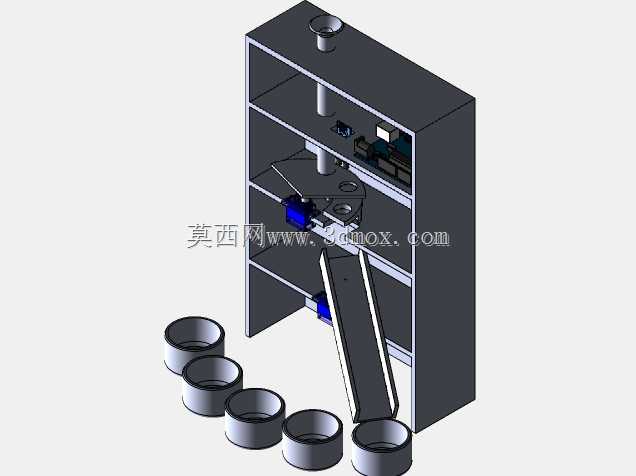

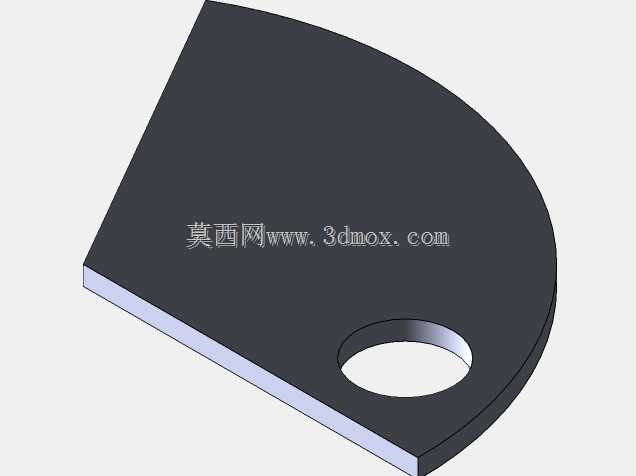

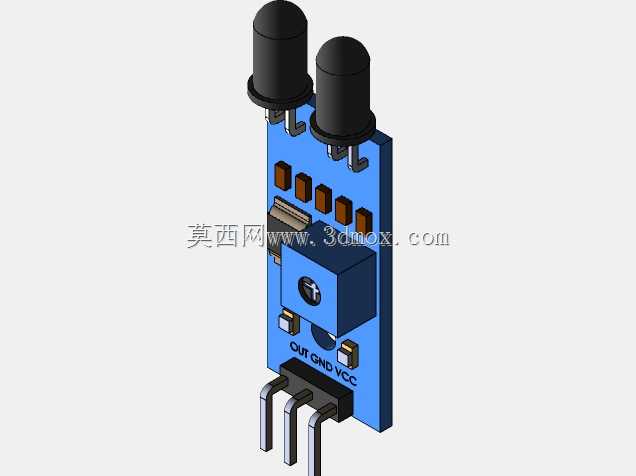

这款彩色物料分拣装置主要面向小型加工产线的零散物料分选场景，可适配电子元器件、彩色塑料颗粒、小型五金件等不同材质的小件物料分选需求，在小批量多品类的柔性生产场景中，能够替代人工完成重复性的颜色识别与分类摆放工作，降低人工分拣的错漏率。设备整体采用立式柜式框架结构，主体框架采用标准铝型材拼接搭建，外部覆盖薄金属防护板，整体安装占地面积不足0.3平方米，可直接放置在现有工作台面使用，无需额外预埋安装固定结构，适配现有产线的灵活布局调整需求。顶部设置单进料斗，物料依靠自身重力落入上层检测工位，检测工位集成红外对射检测模块与颜色识别传感器，当红外模块检测到物料到位后，触发颜色识别单元采集物料表面色彩信息，信号传输至Arduino控制板完成逻辑判断后，输出控制信号驱动对应层的伺服舵机动作，带动分料导板切换倾斜角度，将对应颜色的物料导入倾斜出料滑道，最终滑入下方对应颜色的收料容器中。设计过程中充分考虑小型设备的维护便捷性，每层检测与执行机构均采用模块化安装方式，传感器与舵机均通过快插接头与控制板连接，出现故障时可单独拆卸更换模块，无需拆解整体框架。分料导板的转动角度经过反复校核，确保不同尺寸的物料都能顺利滑入对应滑道，不会出现卡料、窜料的问题，滑道内壁做光滑过渡处理，减少物料滑落过程中的磕碰损伤。设备的走线全部隐藏在框架立柱的空腔内，避免外露线路被物料剐蹭造成损坏，控制板与驱动模块集中安装在中层的独立安装仓内，与物料通行区域完全隔离，避免粉尘、碎屑落入电路部分造成短路故障。收料区域预留四个标准工位，可根据实际分选需求调整收料容器的尺寸，适配不同产能下的收料频次要求，无需改动主体结构即可完成2-4种颜色的物料分选切换，适配小批量生产的快速换产需求。
