双工位烘箱物料自动转移设备结构方案

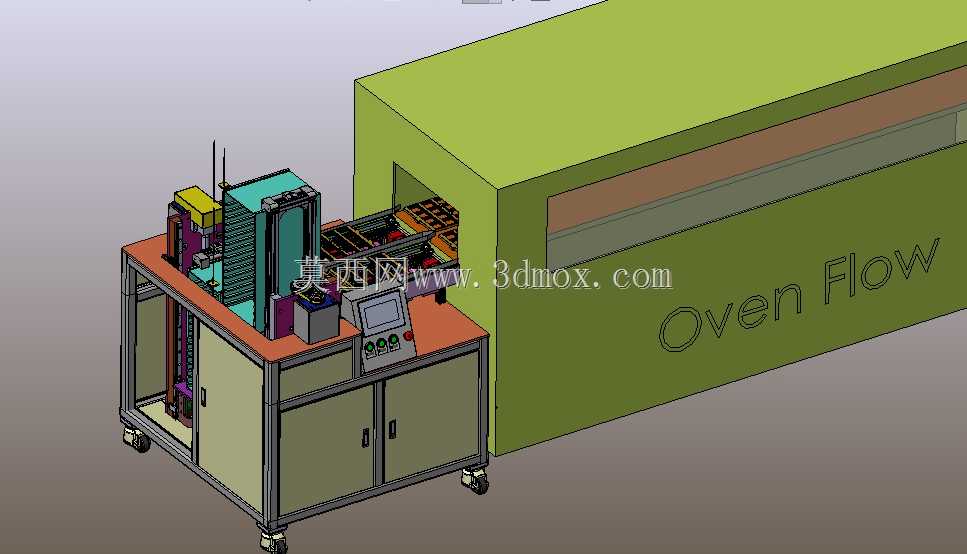

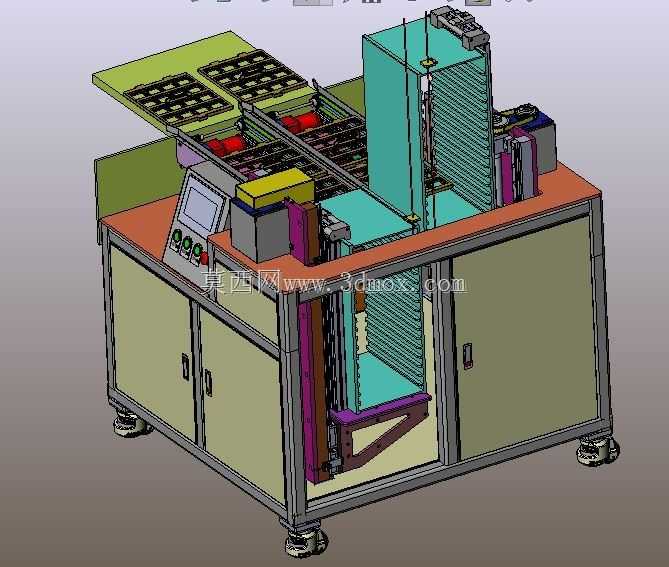

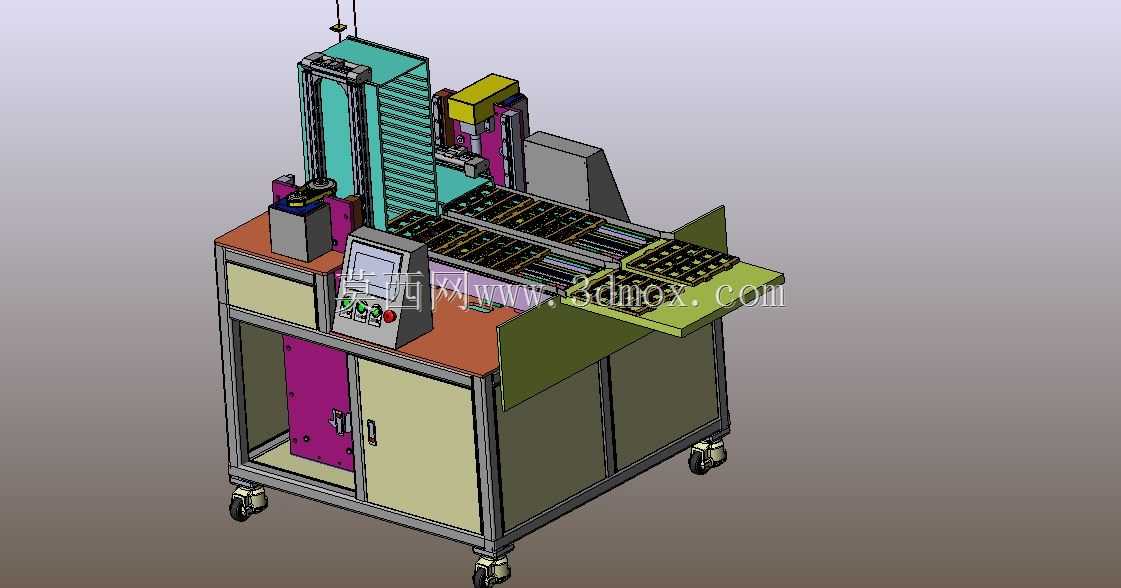

该设备主要面向电子元器件、小型结构件烘烤工序的产线衔接场景，解决传统单烘箱上下料等待时间长、人工转运效率低、高温作业存在安全隐患的实际生产痛点，可直接对接前后段加工工位，完成待烘烤物料的自动上料、烘箱间转运、烘烤完成后下料的全流程动作，适配批量连续生产的车间布局需求。设备底部采用带刹车万向脚轮搭配可调支撑脚的结构，整体安装边界控制在长1.8米、宽1.2米、高2.1米范围内，可直接推入常规车间通道，无需额外改造地面基础，机架主体采用4040工业铝型材拼接搭建，下部设置电气安装柜体与储物空间，上部操作台面高度匹配人体站立作业的舒适区间，方便人员进行异常处理与物料抽检。设计阶段优先考虑双烘箱并行作业的节拍匹配，移载机构采用竖直升降模组配合水平横移导轨的组合结构，竖直方向行程覆盖烘箱进料口高度与上下料工位的高度差，水平行程覆盖两个烘箱工位与上下料输送线的位置跨度，移载末端配置适配物料托盘的夹取定位结构，可保证托盘转移过程中无偏移、物料无洒落，夹爪位置预留调整空间，可兼容一定尺寸范围内的标准烘烤托盘。上下料端采用倍速链输送结构，托盘到位后通过阻挡气缸定位，配合传感器检测托盘位置与物料摆放状态，确认无误后再触发移载动作，避免撞机风险。设备操作面板设置在机架前侧斜面上，集成启停、复位、急停按钮与状态显示屏，人员操作时无需弯腰或抬手，符合人机工程学要求。电气元件全部布置在下部封闭柜体内，柜体设置散热通风槽，避免烘烤工序的环境温度影响电气元件使用寿命，线路沿铝型材内置槽布线，外部无裸露走线，既降低线路被高温烘烤老化的风险，也方便后期维护检修。双烘箱的对接位置设置导向定位结构，设备安装时可快速与烘箱进料口完成对位，减少现场调试的工作量，移载机构的运行速度可根据烘烤工艺节拍灵活调整，既可以匹配快节拍的小件烘烤产线，也能适配长烘烤周期的工艺需求，托盘夹取位置设置柔性缓冲结构，避免硬接触导致托盘变形或物料磕碰。
