代顿ND91-4全频音频驱动单元结构设计

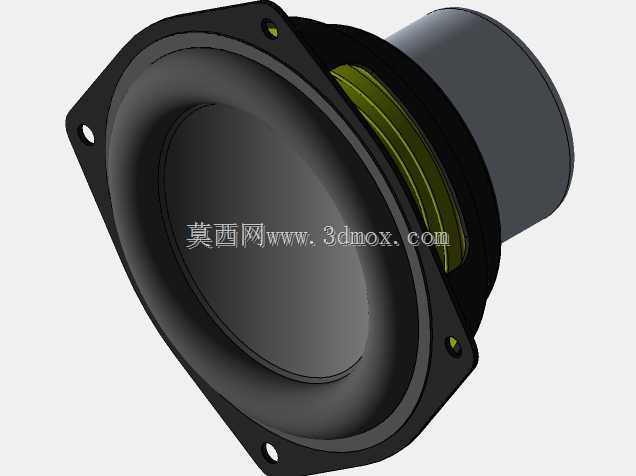

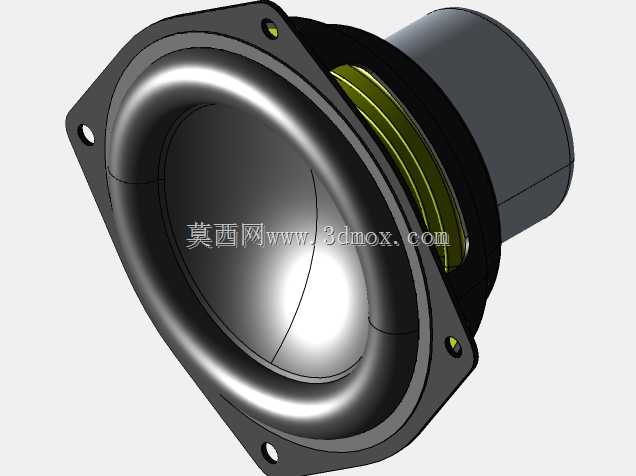

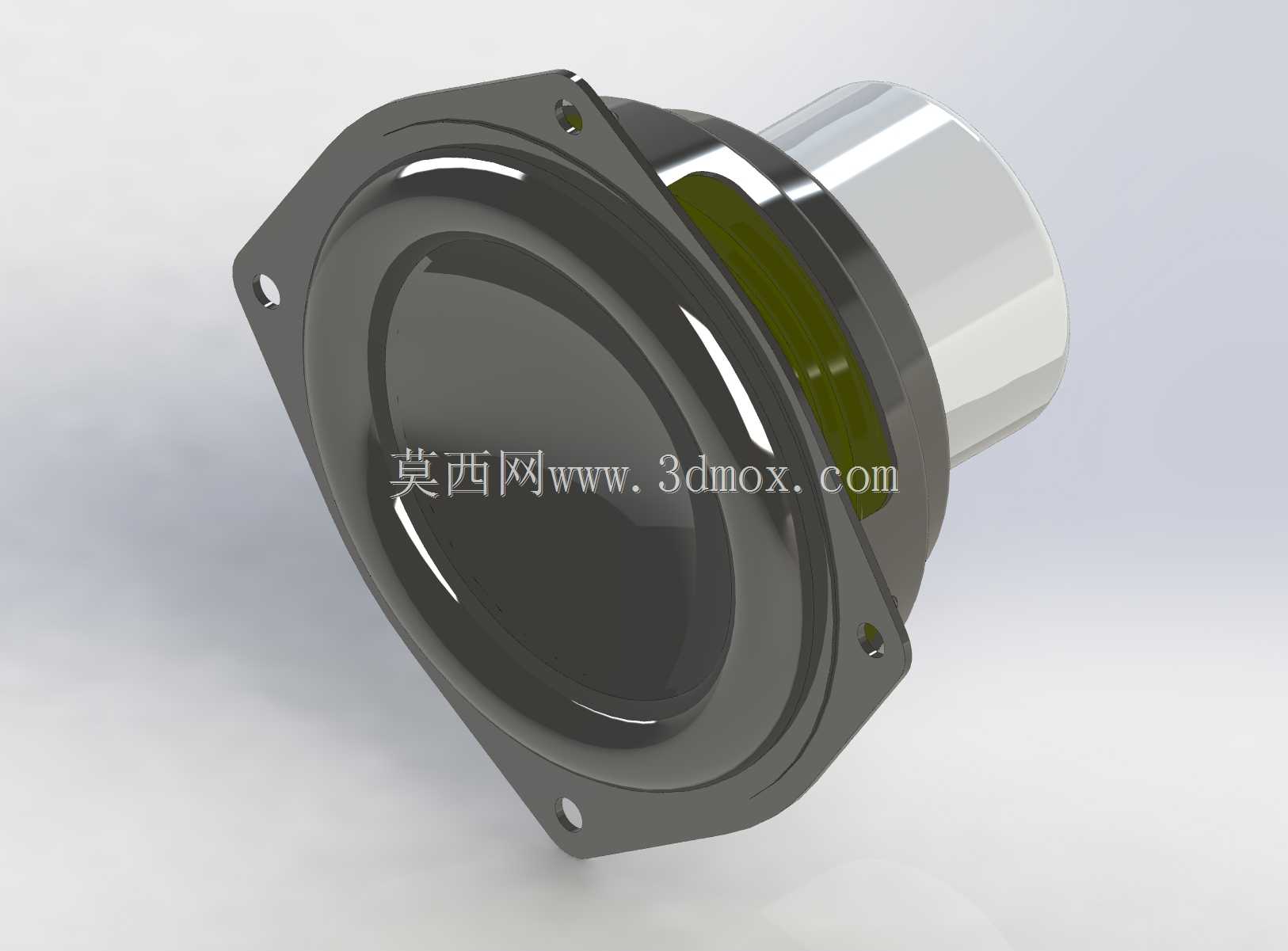

这款全频驱动单元的三维结构设计，核心围绕小尺寸密闭声腔的安装适配需求展开，在做结构还原时优先锁定了安装法兰的边界尺寸，四个带沉台的安装孔位完全匹配消费级桌面音箱、嵌入式背景声系统、小型监听返听设备的通用安装孔距，法兰盘与安装面贴合处预留了密封胶圈的嵌装槽位，可避免声腔漏声影响低频响应表现。从实际应用场景来看，这类小尺寸全频驱动单元常被用在紧凑型桌面音响、车载中置补声单元、公共广播嵌入式吸顶喇叭、小型乐器监听音箱当中，不需要额外搭配分频电路即可覆盖人声与中高频段的重放需求，部分小容积密闭箱设计中也会将其作为全频主单元使用，省去高低音分频带来的相位偏移问题。在结构设计思路上，振膜折环采用了符合材料形变特性的弧度设计，折环与盆架衔接处的压边结构完全还原实际装配的压合层级，可直观展现振膜往复运动时的形变避让空间，避免大振幅下折环触碰盆架产生异音。磁路部分的结构还原覆盖了华司、磁钢、T铁的层级装配关系，磁隙宽度严格匹配音圈的往复行程范围，可直观看到音圈在磁隙中的居中定位结构，后腔的导磁后盖尺寸做了精准还原，能直接适配常见的小尺寸音腔后腔深度，不会出现安装时后盖触碰声腔内壁的问题。盆架的加强筋分布完全参照实物的受力结构设计，四个安装角位的加厚结构可避免螺丝锁紧时盆架变形，振膜表面的防尘帽弧度与折环的同心度控制在合理公差范围内，接线端子的位置预留了焊片的安装空间与走线避让位，可直接用于指导结构件的开模验证，也能作为音箱声腔设计时的干涉检查参考，在做整机装配模拟时，可直接导入该模型核对安装孔位、突出高度、后腔深度的匹配度，减少实物打样的试错成本。
