小型窄带皮带输送设备结构设计

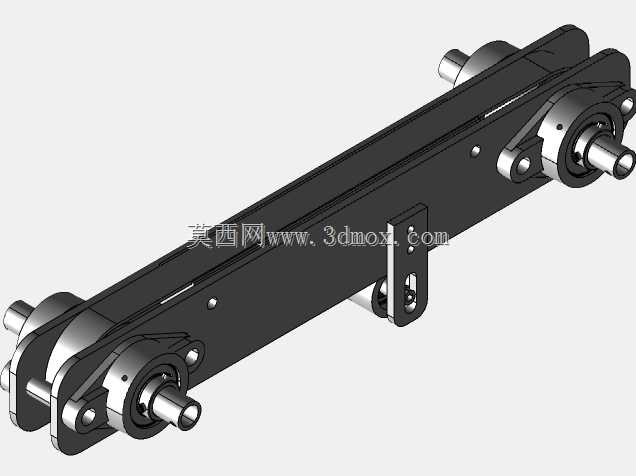

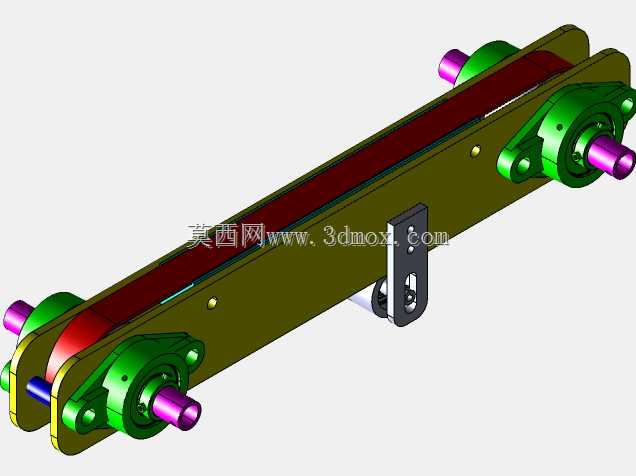

这类窄幅皮带输送结构，常被嵌入到小型自动化产线的工位衔接环节，比如电子元器件分拣线、小零件装配工位的物料传递、精密工件工序间的短距离转运场景，因为带宽较窄，占用的横向安装空间小，很适合在排布紧凑的桌面型自动化设备、小型工作站内部做物料输送载体，不会占用过多台架安装面积，适配小尺寸、轻重量工件的连续传输需求。从结构设计来看，两端的传动滚筒组件采用了带安装座的一体式轴承结构，滚筒轴端伸出的轴段可直接连接驱动源，不管是搭配同步轮传动还是直连减速电机，都能灵活适配不同的安装布局，滚筒的轮面做了微凸的弧面设计，能在皮带运行过程中自动纠正轻微的跑偏趋势，减少窄带运行时的脱带风险。机身主体采用两侧平行的板式机架结构，机架上预留的安装孔位既可以用来固定中部的支撑托板，也能作为侧边安装光电传感器、挡停机构的定位基准，中部设置的可调张紧支架，能通过调整螺栓的进给量改变皮带的张紧程度，适配不同厚度、不同材质输送皮带的安装需求，也能抵消皮带长期运行后产生的蠕变伸长量，维持皮带运行所需的合适张紧力。设计时需要重点控制两端滚筒的平行度公差，若两滚筒轴线存在偏角，窄皮带会快速向单侧偏移，甚至从滚筒上脱出，因此机架上的滚筒安装槽位需要设置微调结构，方便装配时校准滚筒的平行精度。安装边界方面，这类窄带输送机的机架底部预留了标准的安装固定孔，既可以直接通过螺栓固定在设备台架的安装面上，也能搭配可调支脚做高度调整，适配不同工位的高度差需求，两端滚筒的中心距决定了整机的输送长度，可根据实际工位的间距需求调整机架长度，而带宽尺寸则根据待输送工件的最大宽度来选定，通常会比工件最大宽度宽出20到30毫米，避免工件在输送过程中卡滞或掉落。皮带的运行速度可通过搭配的驱动电机调速范围调整，针对轻载小零件的输送场景，通常运行速度控制在0.1到0.5米每秒区间，既能保证输送效率，也能避免工件在启停时因惯性发生位移。两侧的轴承座采用了法兰式安装结构，直接通过螺栓固定在机架端板上，拆卸维护时只需拆下固定螺栓就能将滚筒组件整体取出，更换皮带或者维护轴承时不需要完全拆解整个机架，能降低后期的维护工作量。机架的板式结构本身具备足够的刚性，在轻载输送场景下不会出现明显的形变，能保证皮带运行面的平面度，避免工件在输送过程中出现颠簸、偏移的情况，适合输送重量在5公斤以内的小型工件，广泛应用在3C电子装配、小五金件加工、医药包装等对输送设备占地空间要求较高的行业场景中。
