D-Sub接口9Pin金属化防护外壳结构

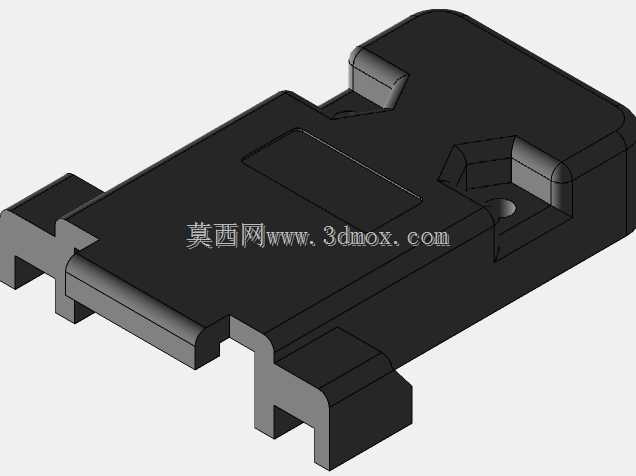

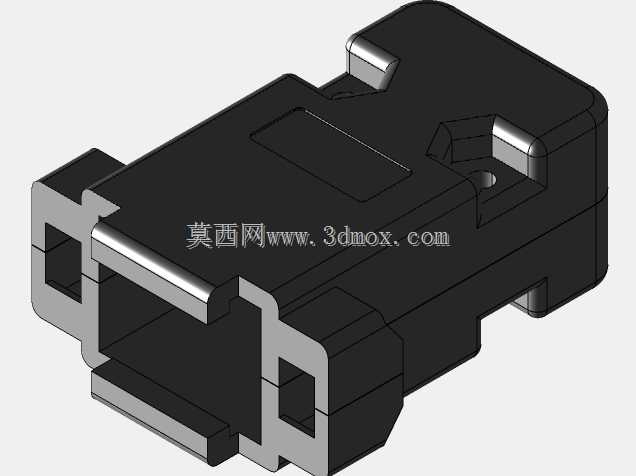

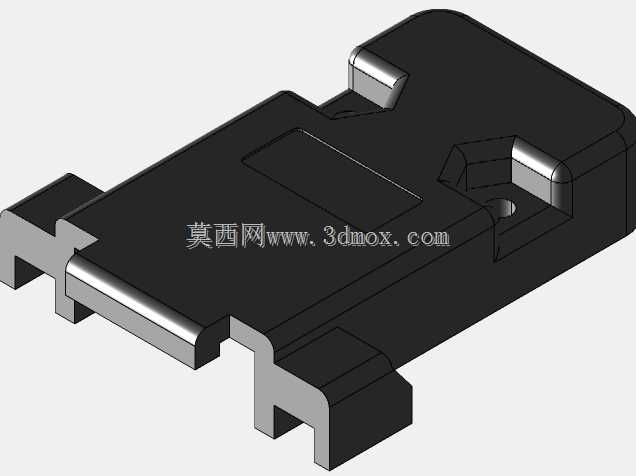

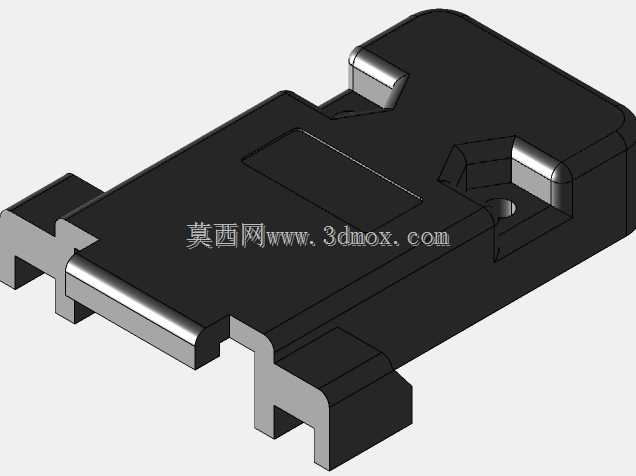

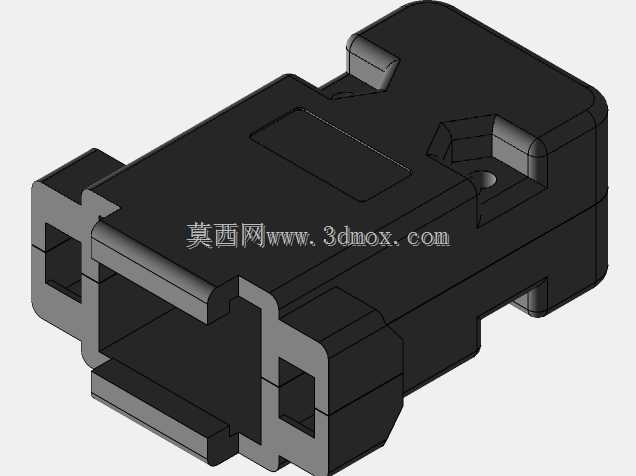

　　这款D-Sub系列9针接口的金属化防护外壳，主要应用在工业控制、通讯设备、测试仪器的外接线缆端接场景，用来包覆DB9公头或母头的焊线端结构，避免焊点裸露、线缆拉扯导致的引脚脱焊，同时提供连续的电磁屏蔽通路，降低工业现场强电磁干扰对串口通讯信号的影响。从结构设计来看，外壳采用上下扣合的分体式结构，合模后形成完整的包覆腔体，腔体内部预留了足够的焊线空间，能够兼容常规线径22AWG到28AWG的多芯屏蔽线缆，线缆入口处设计有阶梯式的压线结构，装配时可通过压接或者点胶的方式固定线缆外皮，能承受至少50N的轴向拉拽力不出现松脱，满足工业设备外接线缆的抗拉扯要求。外壳两侧预留了标准的螺丝安装柱位，和面板端DB9插座的固定螺丝孔位完全匹配，

　　装配后外壳和插座金属壳体紧密贴合，形成连续的屏蔽层，屏蔽效能可覆盖30MHz到1GHz的常见工业干扰频段。外形尺寸上，整体长度适配标准DB9焊线式接头的伸出长度，宽度控制在18mm以内，高度不超12mm，安装后不会和相邻接口产生干涉，在高密度布置串口的工控机面板、通讯机柜配线架上也能顺利装配。设计时特意在外壳表面做了防滑的凹槽纹理，日常插拔线缆时可以借助纹理增加摩擦力，不需要额外工具就能完成插拔操作，同时外壳边角做了R0.8的圆角处理，避免装配和检修过程中锐边划伤操作人员手部。金属化的表层处理兼顾了防锈和耐磨性能，在常规工业环境下长期使用不会出现表层锈蚀脱落的问题，外壳的扣合位置设计了对位卡扣，装配时不需要额外治具就能快速对准上下壳，提升批量装配的作业效率，卡扣的扣合力度经过调校，正常使用过程中不会出现壳体意外脱开的情况，需要检修内部焊点时也可以用一字螺丝刀轻轻撬开，不会破坏壳体结构。
