伸缩式圆珠笔用圆柱螺旋压缩弹簧

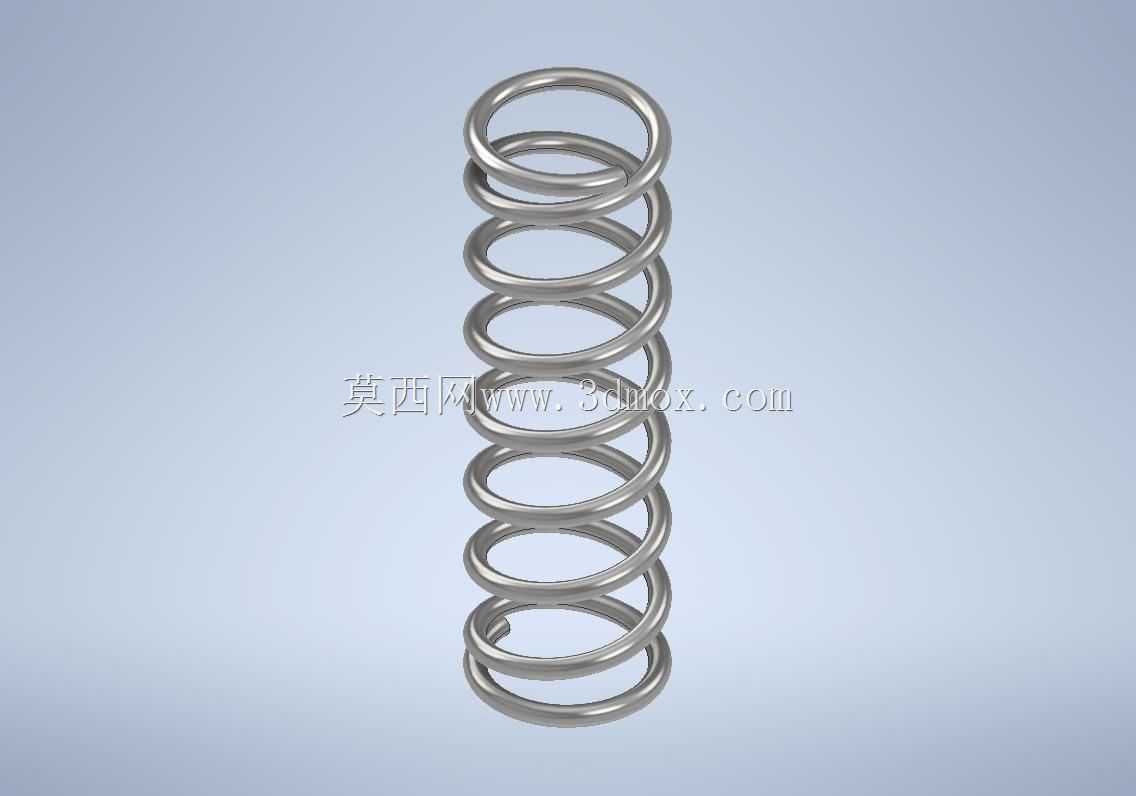

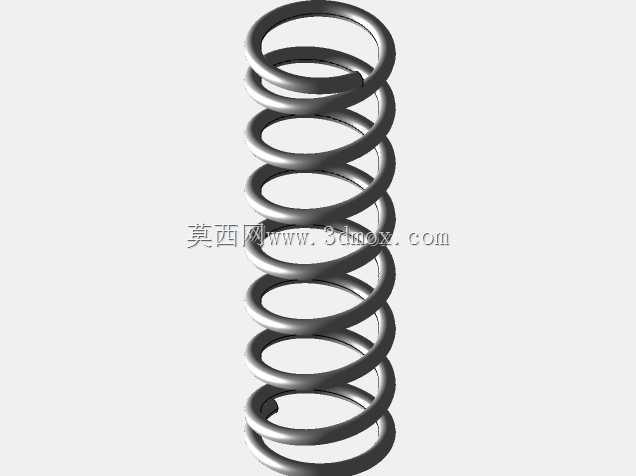

　　日常书写工具的伸缩式笔结构中，这类圆柱螺旋压缩弹簧是实现笔芯自动伸缩复位的核心弹性元件，广泛适配按动式圆珠笔、中性笔、活动铅笔等便携书写文具的内部传动结构，也可迁移用于小型手持按压式电子设备按键复位、微型卡扣锁止回弹等对安装空间有严格限制的轻载弹性复位场景。该弹簧采用等节距圆柱螺旋结构设计，线径0.5mm，外径4.5mm，自由长度14mm，安装时需嵌套在笔芯内杆与笔壳内的限位台阶之间，压缩行程匹配按动笔的按压行程，通常设计压缩量在3-5mm区间即可满足笔芯伸出与收回的位置切换需求，安装边界需保证弹簧内径与笔芯导杆的单边间隙在0.1-0.2mm之间，避免弹簧伸缩过程中出现卡滞、偏磨问题。设计过程中优先考虑弹簧的疲劳寿命与弹力一致性，

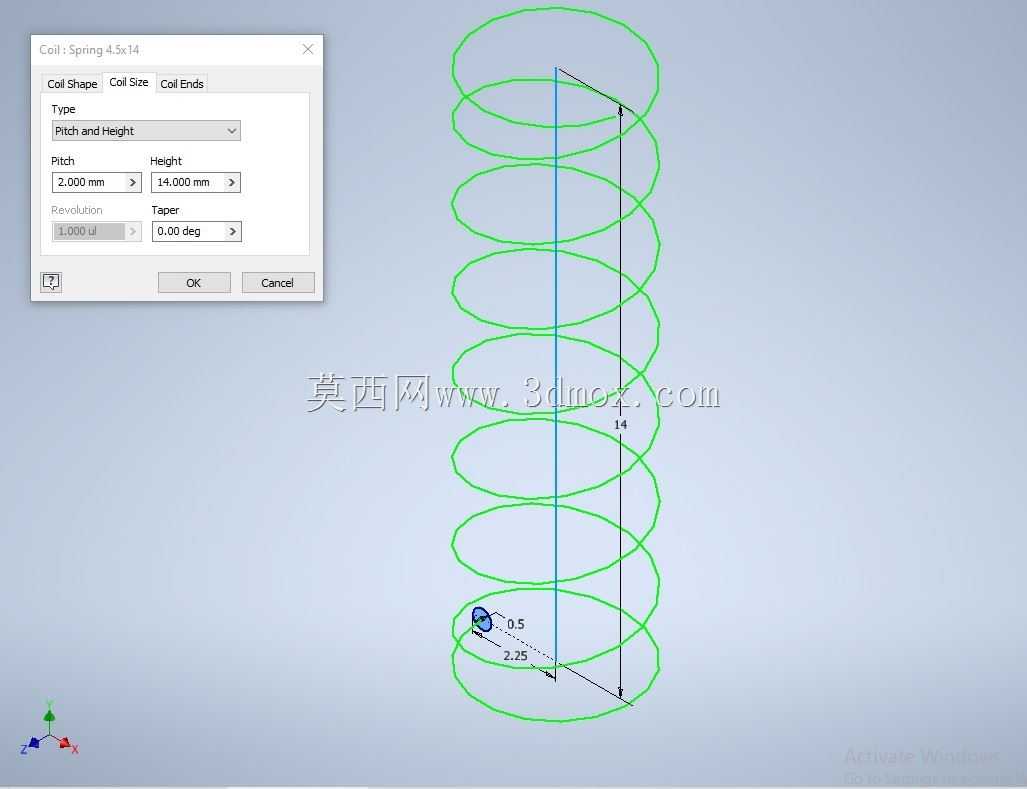

　　选用碳素弹簧钢丝作为基础材料，端部并紧磨平处理，保证两端支撑面与弹簧轴线垂直度误差控制在0.1mm以内，避免装配后出现弹簧歪斜导致的按动手感生涩、笔芯伸缩卡顿问题。弹力参数匹配日常按动操作的施力习惯，预压状态下弹力控制在1-2N，完全压缩状态下弹力不超过5N，保证按动操作手感轻盈的同时，能可靠推动笔芯伸出至书写位置，且在松开按键后能快速带动笔芯复位收回。这类小型弹簧的建模过程需严格控制螺旋升角与节距的均匀性，圈数根据自由长度与线径匹配设置，有效圈数保证足够的弹性变形量，两端并紧圈不参与弹性变形，仅起到支撑定位作用，建模时需还原弹簧端部的磨平结构，保证装配仿真时与周边限位零件的接触状态与实际生产装配一致，可直接用于文具结构的装配干涉检查、按动行程模拟以及弹力仿真验证，也可作为同类小型压缩弹簧设计的参考基础模型，根据不同的安装空间、弹力需求调整线径、外径、自由长度等参数快速衍生适配不同产品的定制化弹簧结构。
