4x20字符型液晶显示模块结构设计

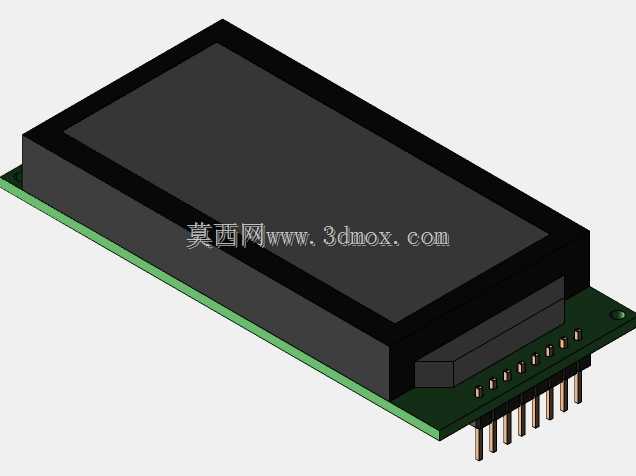

在工业控制终端、小型检测仪器、嵌入式开发板的人机交互环节，这类4行20字符的液晶显示模块是极为常用的低成本信息输出载体，不同于大尺寸彩屏的复杂驱动逻辑，字符型LCD无需处理显存点阵映射，通过内置字符库即可快速输出ASCII字符与常用自定义符号，适配资源有限的8位单片机控制场景。从结构设计层面看，该模块采用PCB基板加液晶封装层的叠层架构，液晶显示区域占据模块正面绝大多数面积，黑色遮光边框包裹液晶玻璃边缘，避免边缘漏光影响字符显示对比度，PCB板边缘伸出的单排直插排针为标准2.54mm间距，可直接插装在万用板或对应接口的主控板上，也可通过排线引出实现分体式安装。设计过程中需要重点考量安装边界的预留，模块整体为薄型长方体结构，排针引脚从PCB单侧向下伸出，安装时排针穿过安装板的过孔后焊接固定，液晶面与安装面板的开孔需要精准匹配，边框压合在面板内侧时要预留0.1-0.2mm的装配间隙，避免挤压液晶玻璃导致显示异常。这类显示模块的实际用途集中在设备运行参数展示、故障代码提示、操作菜单交互等场景，比如小型温控器上用它显示实时温度与设定阈值，PLC扩展模块上用它输出IO状态与通信参数，不需要复杂图形显示的场合下，它的功耗与驱动成本远低于点阵彩屏，可靠性也更适配工业现场的温湿度环境。结构建模时需要还原液晶层与PCB板的层叠高度差，排针的引脚长度与直径要符合通用直插元件的标准尺寸，PCB板上的定位孔位置要匹配常规安装孔位，边框的倒角处理要贴合实际量产模块的注塑工艺特征，避免出现尖锐直角的不合理结构。对于做设备结构设计的工程师来说，这类标准件的三维模型精度直接影响面板开孔与内部空间排布的准确性，建模时需要严格核对模块的总厚度、显示区到板边的距离、排针的伸出长度，确保装配时不会和周边的接线端子、电容电阻等元器件产生空间干涉，同时要考虑模块背部的驱动芯片凸起高度，预留足够的背部安装空间，避免挤压驱动芯片导致模块损坏。
