室外用32x16红绿双色LED点阵显示模组

这款双色LED点阵显示单元，核心采用32列16行的灯珠排布逻辑，单颗灯珠集成红、绿两个发光芯片，可通过不同芯片的点亮组合实现红、绿、橙黄三种基础显示色彩，满足户外场景下基础文字、简单图形、状态标识的显示需求。从实际工程应用来看，这类点阵模组常作为户外信息发布屏、交通诱导提示屏、工业设备状态指示牌、公共区域导引标识的基础拼接单元，单块模组可独立显示单行字符或简易图标，多块模组可按行列拼接成大尺寸显示面，适配不同安装场景的显示面积要求。

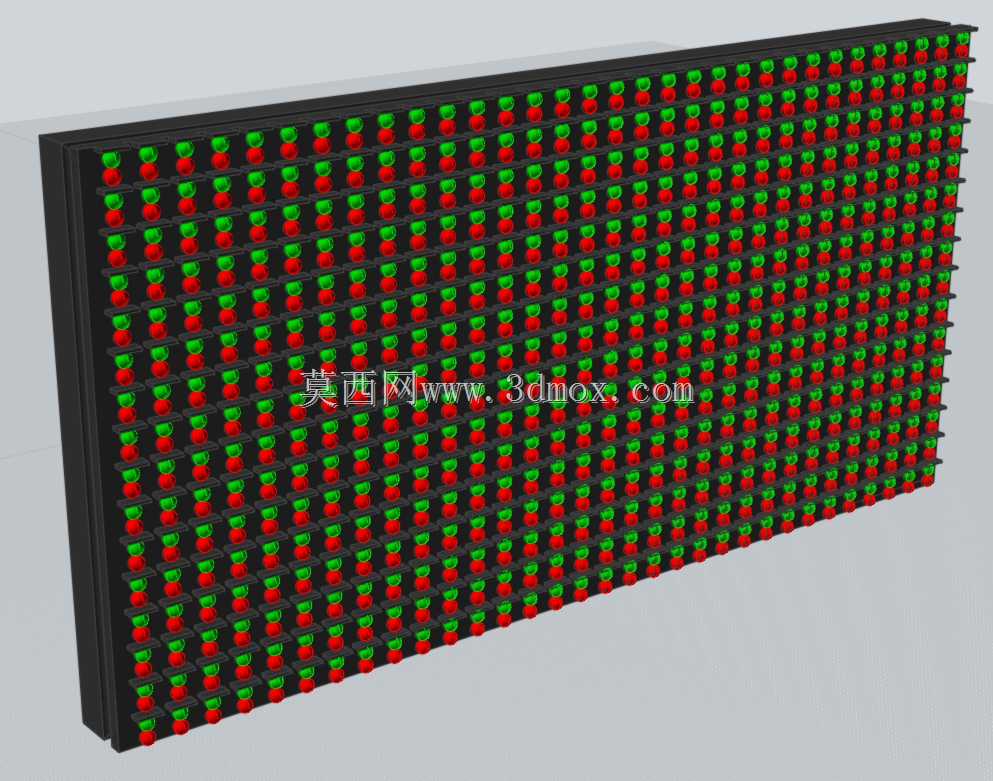

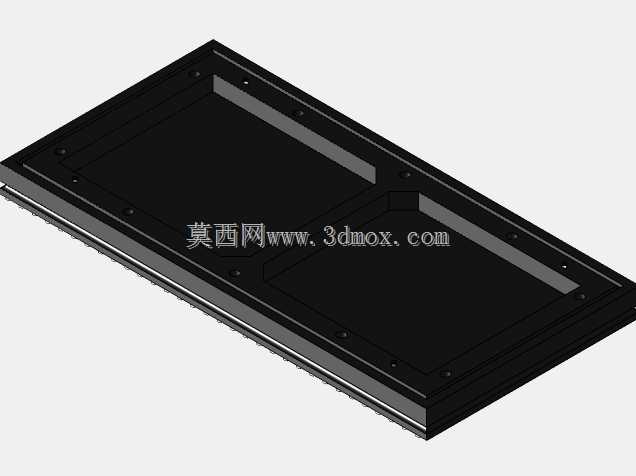

结构设计上，模组采用黑色阻燃塑料外壳作为承载基体，灯珠采用直插式封装固定在PCB基板上，正面灯珠阵列排布整齐，相邻灯珠间距均匀，保证显示时的像素一致性，避免出现明暗不均、显示错位的问题。外壳边缘做了定位卡扣与安装螺孔设计，多模组拼接时可通过卡扣快速对齐定位，再通过螺丝完成固定，拼接缝隙可控制在极小范围内，保证大尺寸屏体的显示面平整度。模组背面预留了标准信号输入输出接口与供电接口，支持级联传输，多块模组拼接时无需额外布设过多走线，可通过排线直接完成信号串联，简化现场安装的布线工作量。

考虑到室外使用的环境要求，模组正面的灯珠外围做了灌封处理，可阻挡日常雨水、灰尘侵入内部电路，外壳边缘做了轻微的导水斜面，避免积水长期附着在接缝处渗入内部。安装边界方面，单块模组的厚度适配常规户外屏体的安装框架深度，可直接嵌入标准型材框架内，无需额外定制转接结构，模组背部预留的散热间隙可保证长时间点亮时的热量散出，避免高温导致灯珠光衰过快。从建模细节来看，模型还原了每一颗灯珠的红、绿发光端结构，外壳的卡扣、螺孔、接口位置都做了等比例还原，可直接用于户外屏体的结构排布验证、安装干涉检查，也可作为配套设备的显示部分装配参考，帮助设计人员在整体方案设计阶段确认显示单元的安装空间、拼接后的整体尺寸匹配度，减少后期打样调整的工作量。
