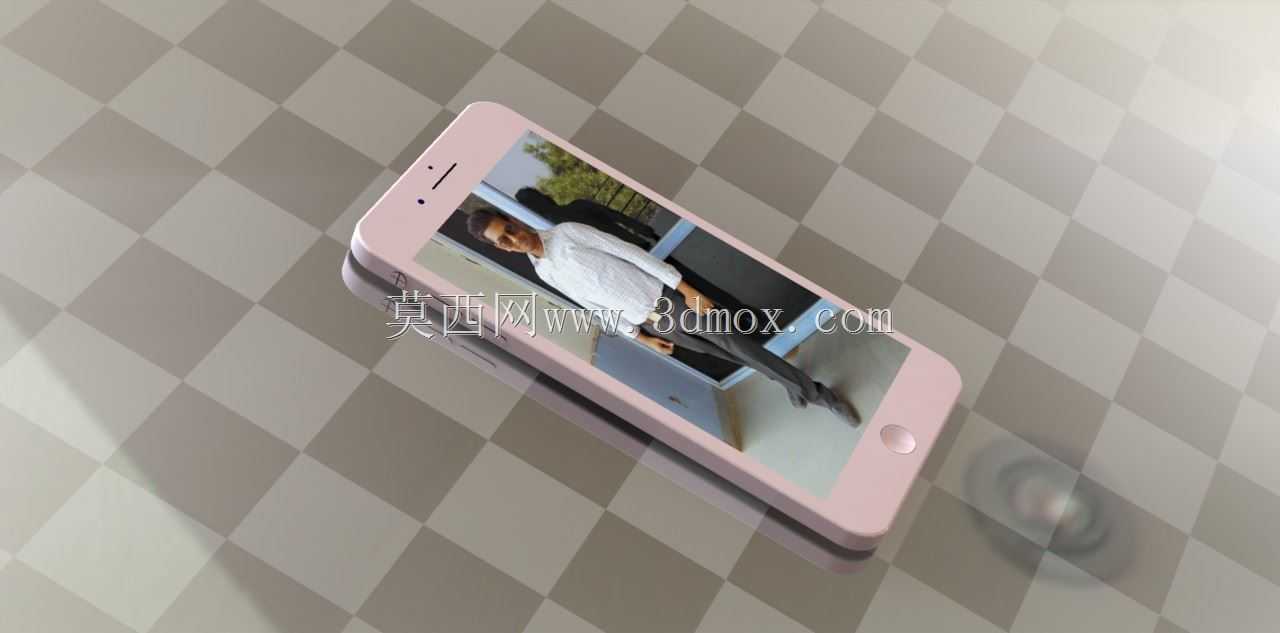

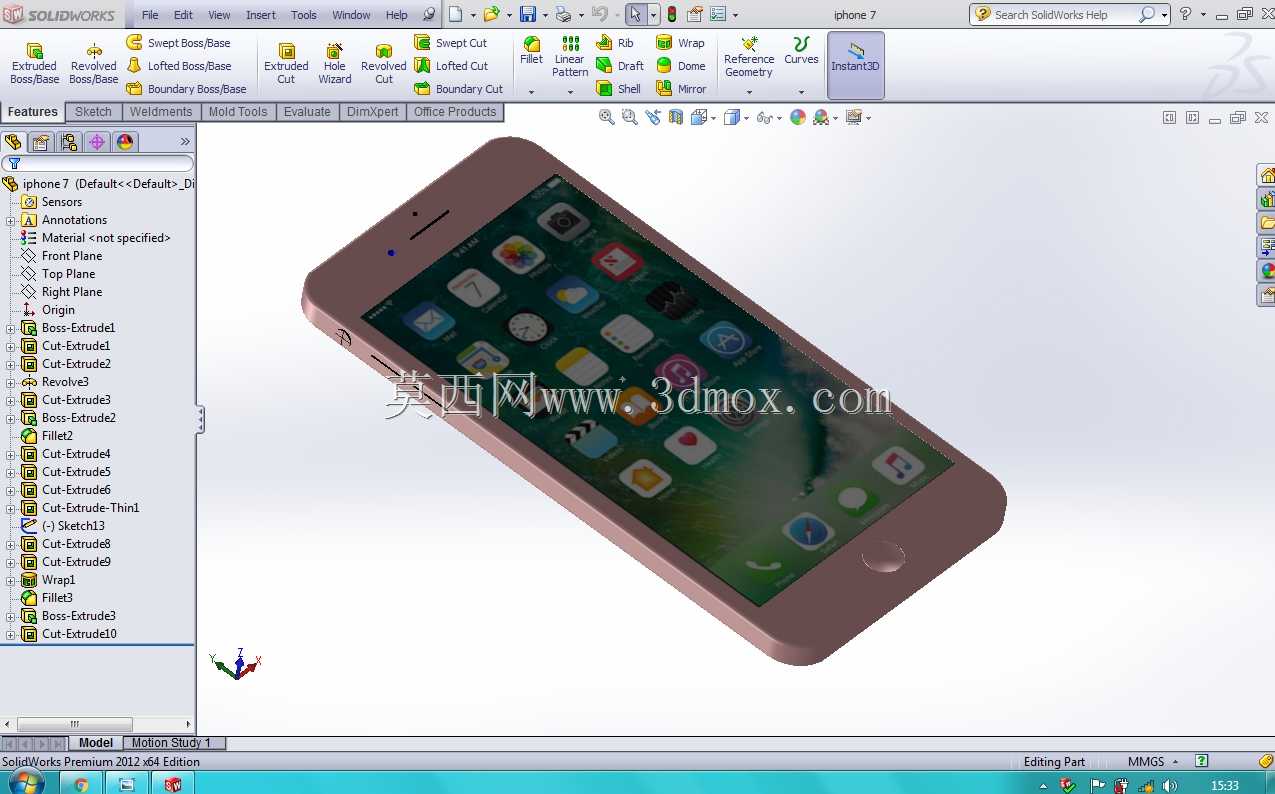

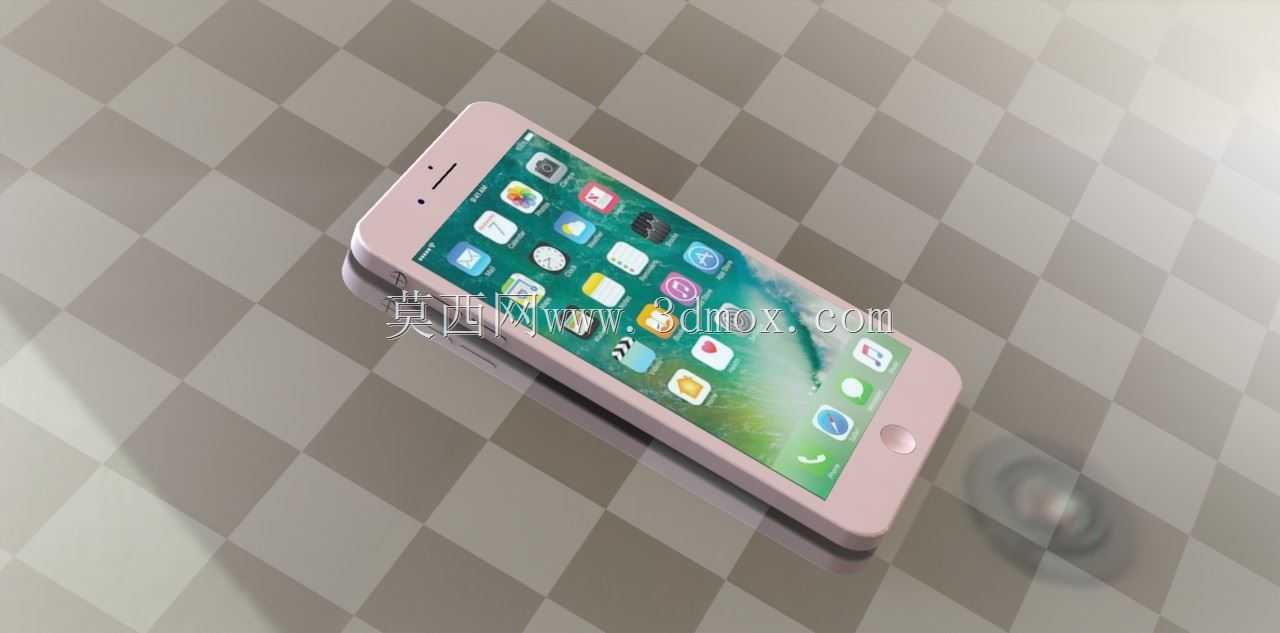

玫瑰金色iPhone7Plus外观结构三维设计

本次设计的直板触屏智能手机，面向日常移动通讯、移动办公、便携娱乐场景打造，可作为消费电子结构设计参考、数码产品外观手板打样验证的基础数模使用。整机采用一体化金属机身设计思路，在建模阶段优先匹配手持握持的人体工学尺度，机身侧边做连续圆弧过渡处理，避免直角棱边带来的握持硌手感，整机厚度控制在单手握持可稳定承托的范围内，长度与宽度适配成年用户单手持机操作时拇指的触控覆盖范围，无需调整持机手势即可完成屏幕大部分区域的触控操作。机身正面覆盖整块2.5D弧面玻璃面板，玻璃边缘与金属中框做齐平衔接处理，消除装配段差带来的割手感，屏幕上方预留前置摄像头、光线距离传感器、受话器的安装位，各安装位的开孔尺度严格匹配对应元器件的装配公差要求，避免开孔过大出现漏光、开孔过小挤压元器件的问题；屏幕下方设置圆形实体指纹识别按键，按键与面板的装配间隙控制在均匀一致的范围内，保证按压行程的反馈手感一致性。机身背部采用三段式金属结构设计，上下两段天线注塑带与金属后盖做平滑过渡，避免注塑带凸起带来的积灰、硌手问题，背部左上角预留后置摄像头与双色温闪光灯的安装凸台，凸台高度控制在既能保护摄像头镜片不被平面刮花，又不会因过度凸起导致整机放置时出现晃动的合理区间。机身底部对称设置扬声器开孔、麦克风开孔与数据接口位，开孔排布遵循对称美学原则，同时兼顾出声效率与收音清晰度的声学要求；机身侧边设置音量调节按键与静音拨片，按键的凸起高度适配盲操作的触感识别需求，用户无需目视即可完成按键位置的定位操作。建模过程中对所有外观曲面做连续曲率检查，保证曲面间的G2连续过渡，避免出现曲面褶皱、曲率突变导致的外观光影断层问题，所有装配止口的位置预留标准装配公差，可直接用于后续的结构件拆分、手板3D打印验证、外观工艺效果渲染等环节，也可作为消费电子类产品外观设计的参考案例，帮助结构设计人员快速掌握直板智能手机的外观建模逻辑与装配边界控制要点。
