工业用重型真空吸盘执行组件结构

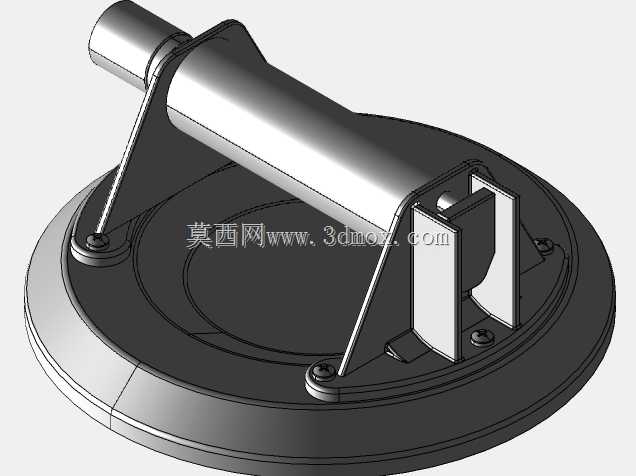

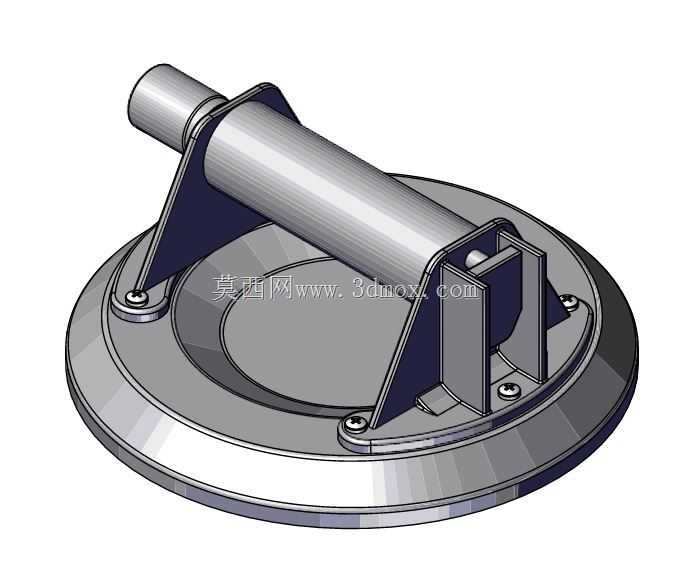

这类重型吸盘组件多应用在板材搬运、玻璃幕墙安装、大型钣金件上下料、石材转运这类需要大吸附力的作业场景，区别于小型气动吸盘，它的承载能力更强，适配大重量、大平面工件的无损伤抓取需求，不会像夹爪类吊具那样在工件表面留下夹痕，尤其适合表面平整度较好的脆性、易划伤工件的移位作业。从结构设计来看，底部的圆形吸盘盘体采用了多层唇边结构，接触工件表面时能通过唇边的微变形填充接触面的微小间隙，配合真空发生装置就能形成稳定的负压腔，盘体边缘做了加厚处理，避免长期承压出现唇边开裂、形变失效的问题，盘体上的固定压片通过内六角紧固件均匀锁附，保证受力时盘体各点压力一致，不会出现局部漏气导致吸附力骤降的情况。上方的连接支架采用三角加强筋结构，横向的握持/连接轴通过两侧的支撑板与底部盘座刚性连接，筋板直接延伸到盘座的安装面，把吊装时的拉力均匀分散到整个盘体平面，避免应力集中在单个连接点导致盘座变形。连接轴的直径适配常规的手动吊具柄或者自动化设备的快换接头，不需要额外做转接件就能直接配套现有吊装设备，轴端做了倒角处理，安装时能快速对位插入连接套。安装边界上，盘体的外径决定了最大有效吸附面积，选型时需要根据工件的单位面积重量核算所需的总吸附力，预留足够的安全系数，避免作业中出现脱附风险；支架的总高度要匹配作业时的操作空间，手动使用时握持轴的高度符合人体工学操作区间，自动化线配套时要确认轴端到吸盘底面的距离，避免和周边工装、工件凸起结构产生干涉。设计过程中采用了反向工程的装配校核逻辑，先确认实际作业场景的负载要求、安装接口尺寸，再反向推导各部件的结构参数，保证吸盘唇边的压缩量在合理区间，既不会因为压缩量过大导致盘体过度形变，也不会因为压缩量不足导致密封失效，各连接紧固件的规格选型也匹配整体负载等级，避免出现连接强度不足的问题。日常使用中，这类吸盘需要定期检查唇边的磨损情况，及时清理附着在密封面上的铁屑、灰尘等杂质，保证负压腔的密封性能，支架的焊接位置也要定期排查是否有开裂形变，确保吊装作业的安全性。
