1Kohm直插色环电阻三维建模作品

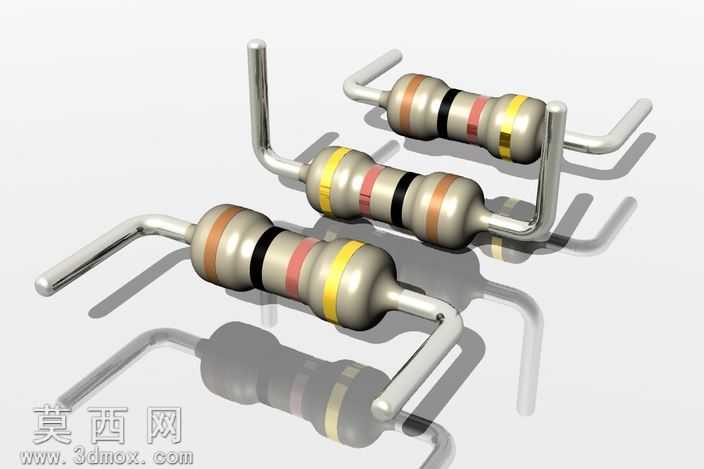

本作品为1Kohm直插色环电阻的三维建模成果，建模过程严格遵循真实直插碳膜电阻的实物尺寸与外观特征，在三维建模软件中先完成基础形体的搭建：首先构建电阻的核心陶瓷基体部分，采用圆柱体几何特征完成基体的主体造型，保证基体的直径、长度参数与同规格实物电阻完全匹配，还原真实电阻的基体比例。随后针对电阻两端的金属端帽进行建模，通过拉伸、倒角特征制作端帽的包裹结构，还原端帽与陶瓷基体的衔接过渡细节，保证端帽的厚度、压合边缘的细微结构都贴合实物特征。接下来完成引脚部分的建模，针对图中呈现的不同弯折形态的引脚，分别采用扫掠特征构建金属引脚的杆状结构，还原引脚的线径、弯折角度、引脚伸出端的长度，同时对引脚与端帽的连接位置做贴合处理，还原真实电阻引脚焊接在端帽上的结构形态。材质与渲染环节，针对不同部件赋予对应材质：陶瓷基体部分赋予哑光米白色陶瓷材质，调整材质的粗糙度参数还原陶瓷基体的半哑光质感；两端金属端帽赋予镀镍金属材质，调整金属的反射率、高光参数，还原端帽的亮面金属质感；金属引脚赋予镀锡铜材质，还原引脚的银白色金属光泽，同时做细微的表面粗糙度调整，避免金属材质过于失真。色环部分是本模型的细节重点，严格按照1Kohm电阻的四色环标识规范，在陶瓷基体表面对应位置制作四个环形色带，分别赋予棕、黑、红、金四种对应颜色的材质，色环的宽度、色环之间的间距完全遵循电阻色环的标注规范，精准还原1Kohm电阻的阻值标识特征。渲染阶段采用柔和的影棚布光方案，通过主光源、补光源、轮廓光的搭配，打亮电阻的整体结构，同时在模型下方制作柔和的反射阴影，还原模型放置在光滑平面上的投影效果，提升模型的真实感。建模过程中对所有部件做了装配干涉检查，保证端帽与基体、引脚与端帽之间的装配关系准确，没有结构穿模问题，模型的整体结构完整，既还原了直插色环电阻的外观细节，也保证了结构尺寸的准确性，可用于电子电路装配演示、电子元件科普展示、PCB板三维装配场景搭建等用途。
