车床卡盘涡旋盘精密结构设计

涡旋盘作为车床卡盘的核心传动部件，直接决定了卡盘夹持动作的同步性与夹持精度，在普通卧式车床、数控车床的回转类零件装夹工序中承担着将输入扭矩转化为卡爪径向同步进给的关键作用，是保障轴类、盘类零件车削加工时同轴度、夹持稳定性的核心结构件。从实际加工场景来看，无论是粗车工序的大切削量重载夹持，还是精车工序的微量进给高精度装夹，涡旋盘的齿形啮合精度、端面平面度、螺旋槽升程一致性都会直接传导到卡爪的运动轨迹上，一旦涡旋盘出现齿面磨损、螺旋升程误差超差，就会出现卡爪不同步、夹持偏心、夹紧力不足打飞工件的加工风险。

设计这类涡旋盘时，首先要匹配对应规格卡盘的安装边界，其外径需与卡盘本体的内止口尺寸适配，端面的安装定位槽要和卡盘后盖的定位凸台形成间隙配合，保证涡旋盘在卡盘腔体内可顺畅转动无卡滞，同时轴向窜动量需控制在0.02mm以内，避免转动过程中出现端面跳动带动卡爪轴向窜动影响装夹定位。齿形设计上，外缘的驱动齿需要和卡盘扳手的小齿轮模数匹配，保证啮合侧隙在合理区间，既不能侧隙过大造成传动空程，也不能侧隙过小导致转动卡涩；内圈的螺旋齿需要和三个卡爪底部的齿条齿形精准啮合，螺旋线的升角经过反复校核，保证转动过程中三个卡爪的径向进给量完全一致，实现自定心功能。

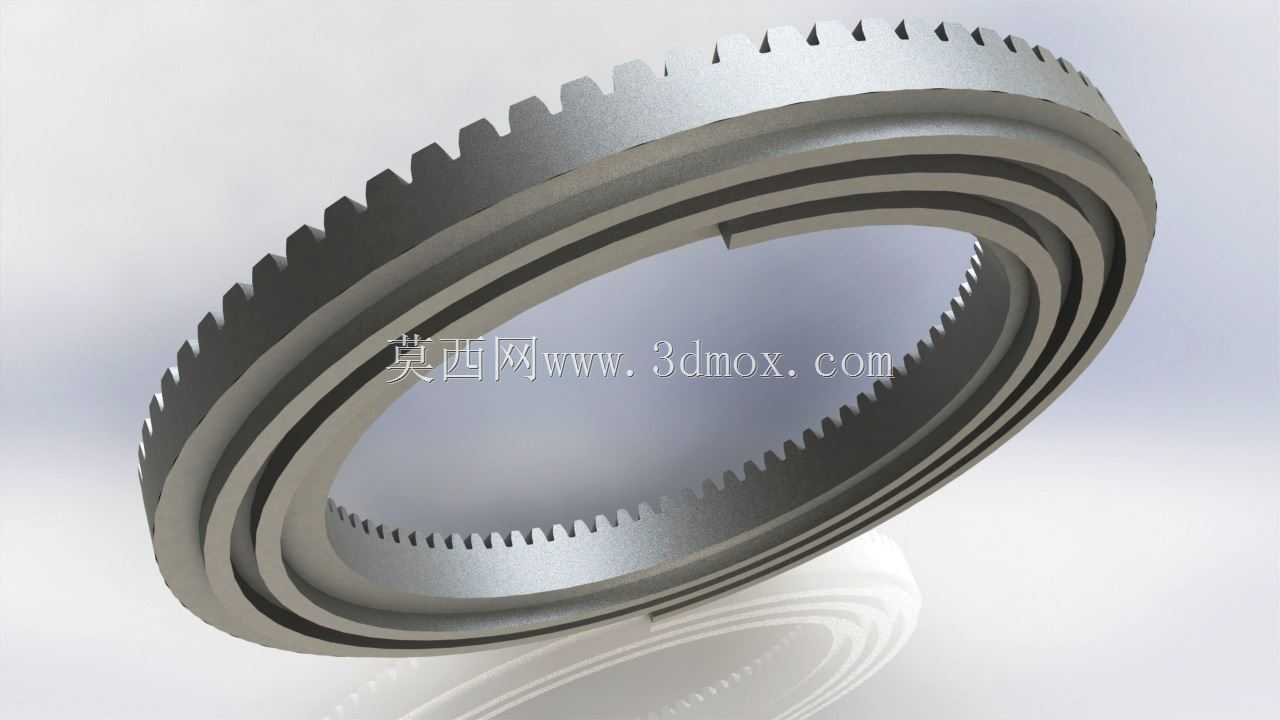

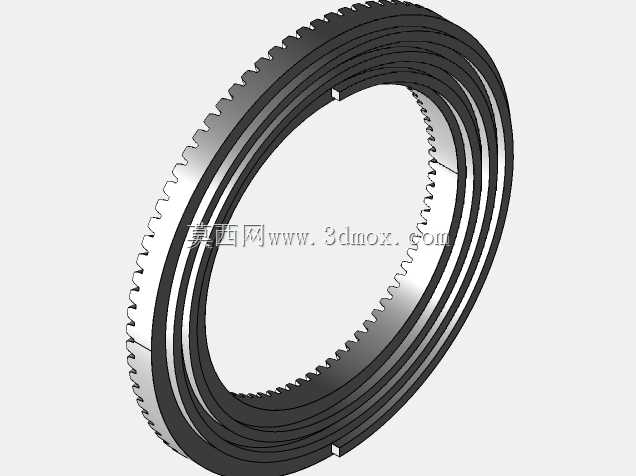

结构设计上采用多层环形叠合的结构形式，在保证整体结构刚度的前提下尽可能降低转动惯量，减少扳手操作时的阻力，齿面的结构设计预留了均匀的润滑脂存储间隙，长期使用时可存储润滑脂降低齿面磨损，延长部件使用寿命。外缘的齿形做了等强度修形，齿根位置做了圆角过渡，避免重载夹持时出现应力集中断齿的问题，螺旋齿的齿面做了等距公差约束，全行程范围内的齿距误差控制在微米级，保证卡爪在全行程范围内的夹持精度稳定。这类涡旋盘的安装需要和卡盘的防尘结构配合，端面的密封槽可适配防尘圈，阻挡车削过程中的铁屑、切削液进入卡盘腔体内部，避免铁屑卡入齿面造成转动卡滞、齿面拉伤的问题，适配多数规格的自定心三爪卡盘，可直接用于卡盘的易损件替换，也可作为新卡盘研发设计时的核心传动结构参考，建模过程中对齿形啮合间隙、转动配合公差、安装定位尺寸都做了符合实际加工装配要求的约束，可直接用于工程出图、结构校核、运动仿真等设计环节。
