3mm直插式发光二极管结构设计

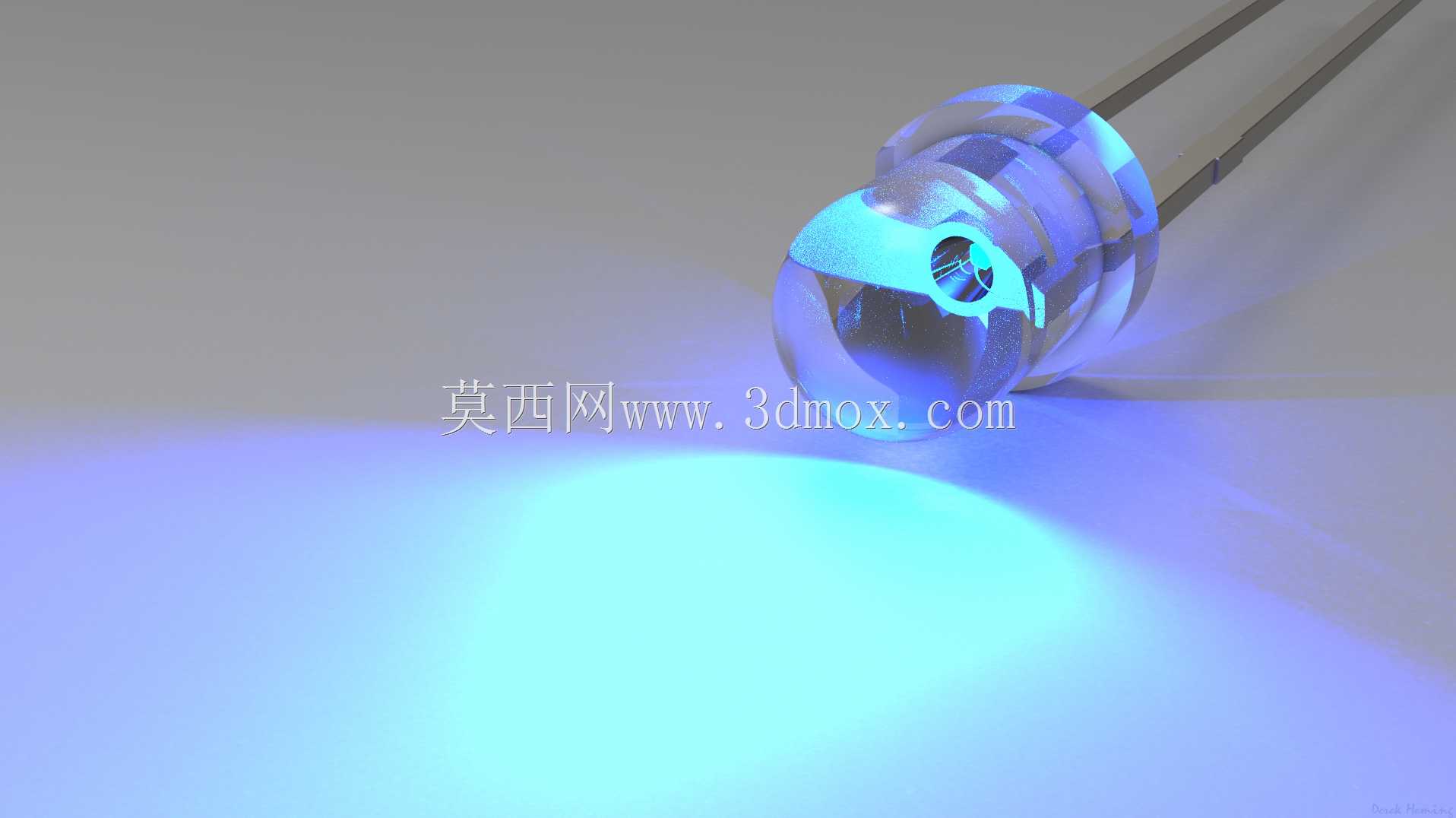

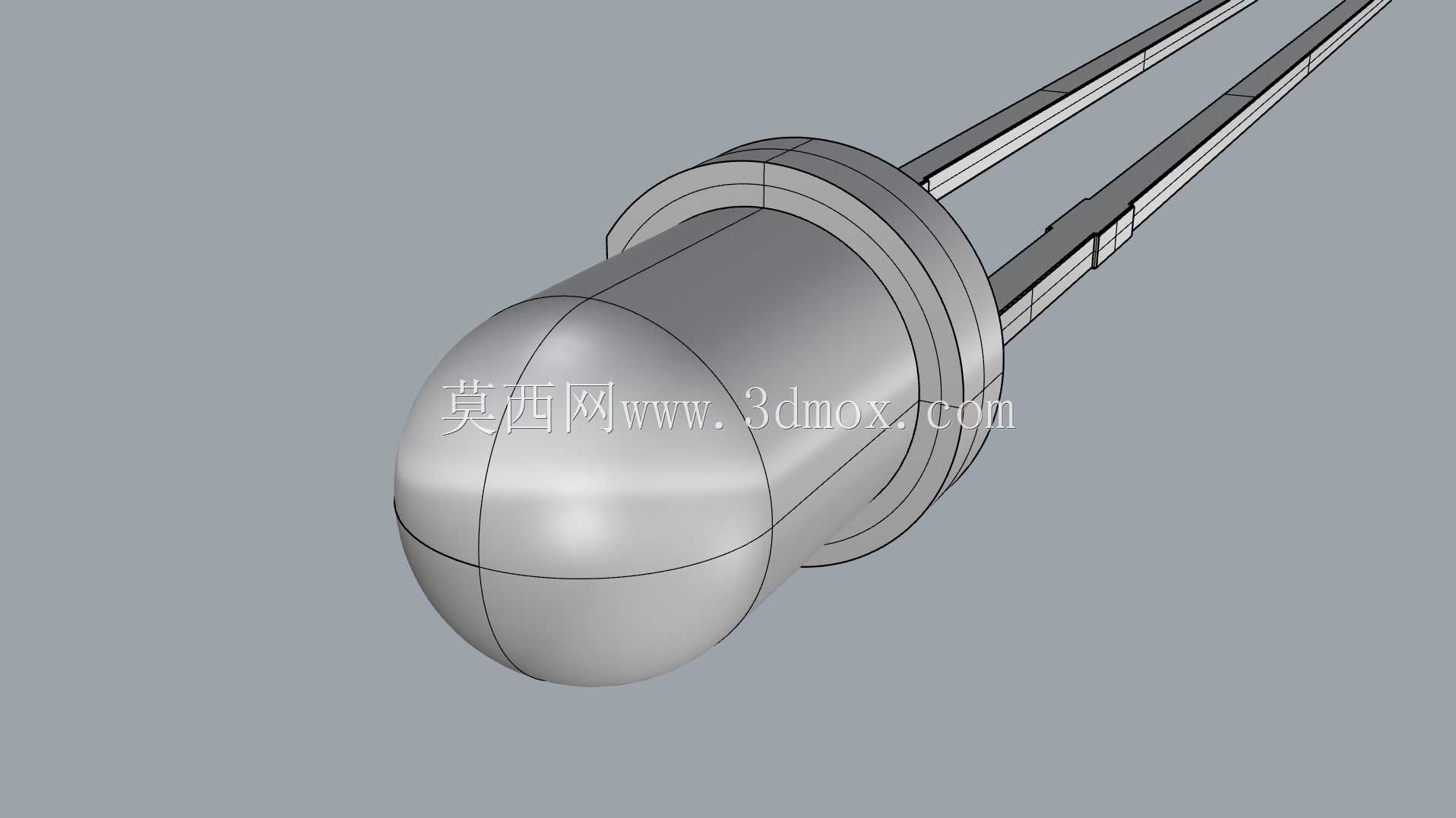

在工业控制设备面板、消费电子主板、小型仪器指示模块的设计环节中，直插式发光二极管是最常用的状态指示类光电器件，这款3mm规格的直插LED模型，完全按照实物物理发光结构搭建，可直接用于各类设备装配干涉校验、光路效果仿真环节。很多工程师在做面板布局时，往往只关注LED的引脚间距和头部直径，忽略了环氧树脂透镜的出光角度、引脚弯折后的安装余量，导致实际打样后出现灯头突出面板高度不一致、光线发散范围不符合指示要求、引脚与周边走线或结构件干涉的问题，这款模型在搭建时就充分考虑了这些实际装配中的细节。从结构设计逻辑来看，模型还原了直插LED的核心组成部分：顶部的环氧树脂聚光透镜，内部的半导体发光芯片、反光杯结构，以及两根平行的镀锡铜引脚。透镜部分采用半球形聚光结构，曲率经过校准，能够匹配常规3mm直插LED的出光角度，在做渲染仿真时可以准确还原光线投射的范围和光斑形态，不需要额外调整光学参数就能得到接近真实的发光效果，对于做设备面板的视觉效果验证、产品宣传渲染图制作来说，能大幅减少材质和光学参数的调试时间。安装边界方面，这款3mm LED的头部直径严格控制在3mm公差范围内，透镜总高度从引脚根部算起为5.2mm，两根引脚的中心间距为2.54mm，刚好匹配标准万用板、PCB板的孔距设计，引脚直径0.5mm，预留了常规波峰焊、手工焊的焊盘间隙，在做PCB布局和面板开孔设计时，可以直接调用模型做干涉检查，开孔直径推荐3.1-3.2mm，既可以保证灯头顺利穿过面板，又不会出现间隙过大导致的歪斜问题。在实际设备应用场景中，这类3mm直插LED常被用于电源状态指示、信号通路指示、故障报警提示，不同颜色的发光管可以对应不同的设备状态，模型在结构上还原了内部反光杯的倾斜角度，能够准确模拟光线经过反光杯反射后从透镜射出的路径，在做设备内部光路遮挡校验时，可以直观判断周边结构件是否会遮挡光线，避免出现指示灯亮度不足、光线偏斜的问题。很多初级工程师在建模时往往只做LED的外部轮廓，忽略内部发光芯片的位置，导致渲染出的发光效果浮于表面，没有真实的光线投射感，这款模型将发光芯片的位置设置在反光杯的焦点位置，和实物的光学结构完全一致，在渲染时只需要给芯片部分赋予自发光材质，就能得到真实的聚光效果，光线投射到周边结构件上的光斑形态、亮度衰减都和实物接近，不需要反复调整光源位置。另外模型也还原了引脚的可弯折特性对应的结构余量，引脚从环氧树脂底座伸出的部分长度为15mm，足够满足不同安装深度下的引脚弯折需求，不管是面板贴装还是PCB板直立安装，都可以根据实际安装位置调整引脚弯折角度，模型在搭建时也考虑了引脚根部的应力释放结构，环氧树脂底座包裹引脚根部1mm，避免弯折引脚时出现根部断裂的问题，和实物的机械强度设计保持一致。
