NodeMCU ESP8266 WiFi开发板结构设计

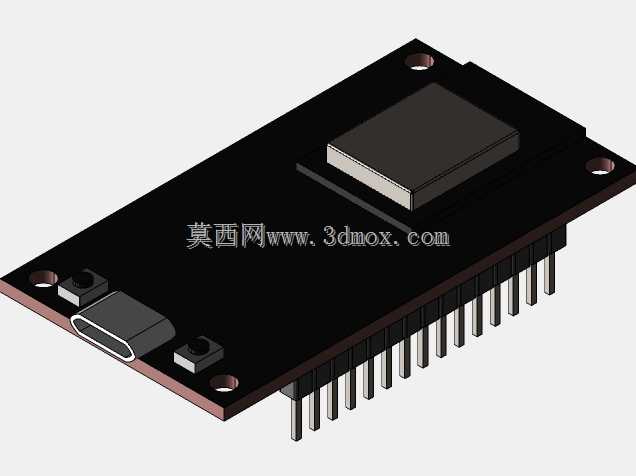

在物联网终端设备、小型智能硬件的开发场景中，WiFi连接模块是实现设备无线组网、数据透传的核心载体，这款NodeMCU ESP8266开发板的三维结构设计，完全围绕嵌入式开发、硬件原型验证的实际使用需求展开，还原了实物的全部安装与接口细节。从实际使用场景来看，这类开发板常被用于智能家居单品的原型验证、工业现场小型传感器的数据无线采集、校园创客项目的快速开发，设计时首先考虑的是开发过程中的接线便利性与安装适配性，板载的USB接口采用侧置布局，位置贴近板边，既方便调试时插拔数据线，也不会占用排针侧的接线空间，避免数据线与外接杜邦线产生干涉。板体采用矩形PCB布局，四角预留了标准的安装固定孔，孔径适配常用的M2铜柱螺丝，既可以直接固定在亚克力外壳、3D打印的项目壳体内部，也能通过铜柱堆叠在面包板上方做临时调试，固定孔的位置避开了板上所有元器件的投影区域，安装螺丝时不会触碰到板上的芯片、电容等元件，杜绝安装过程中造成元件短路的风险。排针采用双侧直插布局，引脚间距严格遵循标准2.54mm排距，兼容面包板、标准杜邦线以及常用的扩展模块接口，排针伸出板底的长度控制在合理范围，既能保证插入面包板时接触可靠，也不会因为伸出过长导致板体安装后底部与安装面产生间隙过大的问题。板上的主芯片、WiFi射频电路区域做了净空处理，对应的结构位置没有布置过高的元件，避免金属元件遮挡射频信号影响WiFi传输性能，USB接口旁的复位按键、用户按键位置做了凸起标识，结构上预留了手指按压的操作空间，调试时不需要借助额外工具就能直接按压操作。从建模细节来看，板上所有元件的高度差都做了精准还原，USB接口的金属外壳、排针的金属引脚、固定孔的金属沉圈都做了区分建模，能够直接用于开发板外壳的结构设计、安装支架的适配校验，也能用于教学演示场景下的硬件结构展示，帮助开发者直观理解板上元件的布局逻辑，在做外壳开孔、安装位设计时可以直接调取模型做干涉检查，不需要反复测量实物尺寸，减少硬件开发过程中的结构适配工作量。
