带陶瓷天线的EM406GPS定位模块结构

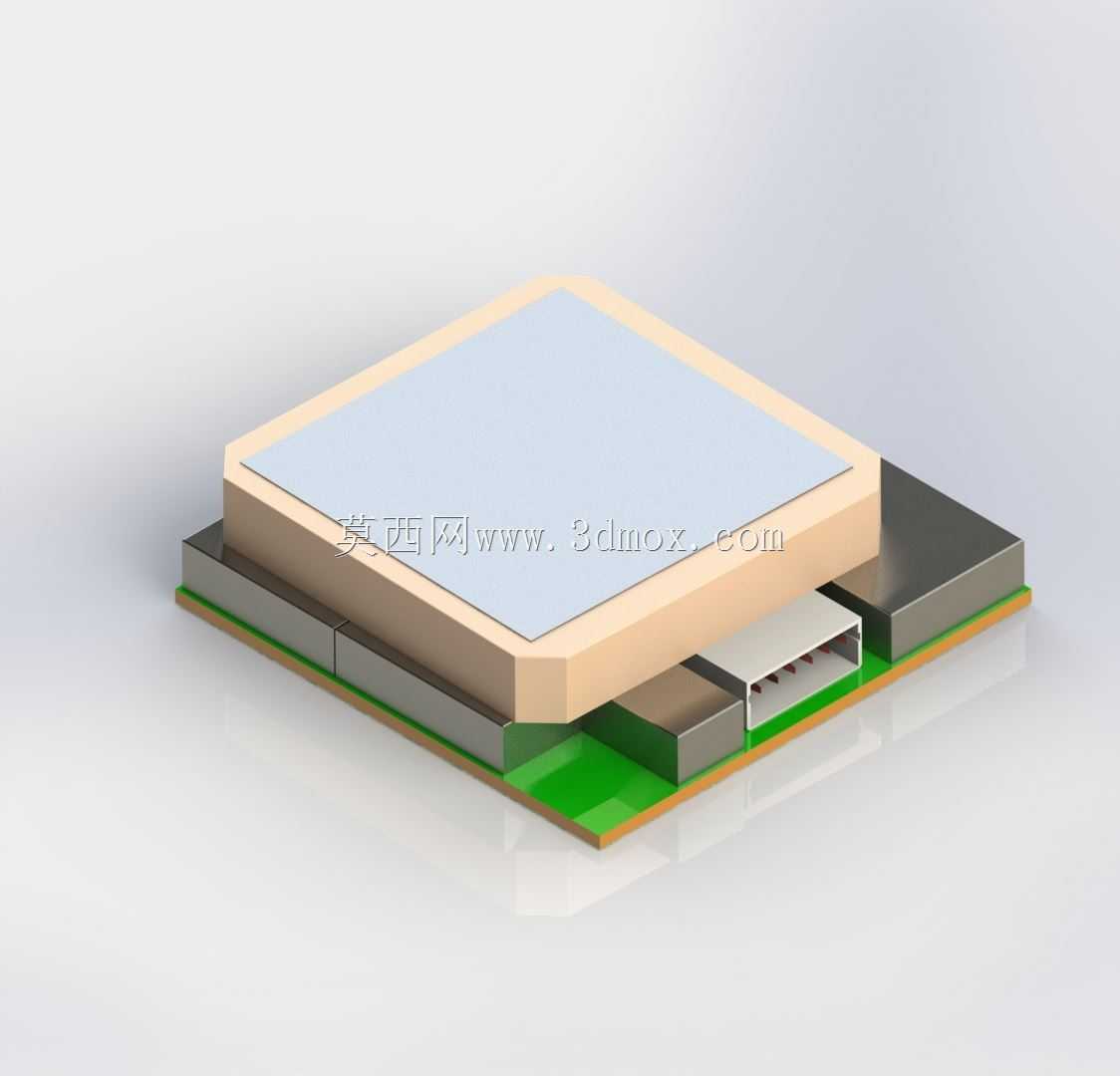

在车载定位终端、户外手持导航设备、资产追踪器这类需要卫星定位能力的产品开发中，GPS模块的结构适配是前期结构设计阶段绕不开的环节，这款EM406模块的三维结构完全还原了量产实物的装配关系，能直接嵌入整机结构做干涉检查，省去逆向测绘的大量时间。从实际使用场景来看，这类模块大多安装在设备内部靠近上方壳体的位置，要避开金属屏蔽结构，保证陶瓷天线的信号接收面无遮挡，建模时特意还原了陶瓷天线的凸起高度，设计整机内部堆叠时，可以直接参考这个高度预留天线净空区，避免金属外壳或者其他金属元器件压到天线区域导致信号衰减。模块的核心结构分为三层，最上方是方形陶瓷介质天线，采用米黄色封装基座承托，天线表面平整无凸起，下方直接贴合绿色PCB基板，PCB上集成了信号处理相关的贴片元器件，侧边预留了排针接口的安装位，接口的引脚间距、伸出长度都和实物一致，做接口对接结构时可以直接匹配对应的连接器模型，不用反复核对引脚尺寸。设计思路上完全遵循量产模块的实际装配逻辑，陶瓷天线和PCB之间的贴合间隙、周边屏蔽金属块的位置都做了1:1还原，这些金属屏蔽块的作用是隔绝板上其他电路的信号干扰，建模时保留了它们的外形和安装位置，结构工程师做整机EMC防护设计时，可以参考这些屏蔽结构的位置，合理安排周边元器件的布局，避免额外的信号串扰。安装边界方面，模块整体为方形扁平结构，底部PCB的安装孔位位置、整体长宽尺寸都做了精准还原，厚度方向从PCB底部到陶瓷天线顶部的尺寸完全匹配实物规格，做PCB板卡堆叠或者外壳内部安装柱设计时，可以直接调用这个模型做装配校验，不用反复测量实物尺寸。要注意的是，这类GPS模块对安装方向有一定要求，陶瓷天线的接收面需要尽量朝向天空方向，建模时保留了模块的方向标识特征，装配时可以快速识别安装方向，避免装反导致信号接收效率下降。另外模块侧边的接口朝向也做了准确还原，设计内部走线时可以提前规划排线的走向，预留足够的走线空间，避免装配时出现线缆弯折过度或者和其他结构干涉的问题。对于做小型定位设备的结构工程师来说，这个模型可以直接导入整机装配体，快速完成模块的布局定位，检查和周边电池、主控板、外壳结构的间隙是否符合设计要求，尤其是天线区域和外壳内壁的距离，要保证非金属外壳的情况下预留足够的信号穿透空间，金属外壳的话还要对应在天线位置预留天线开窗，这个模型的天线轮廓可以直接作为开窗位置的参考边界，减少反复调整的工作量。
