汽车传动系统摩擦离合器总成结构设计

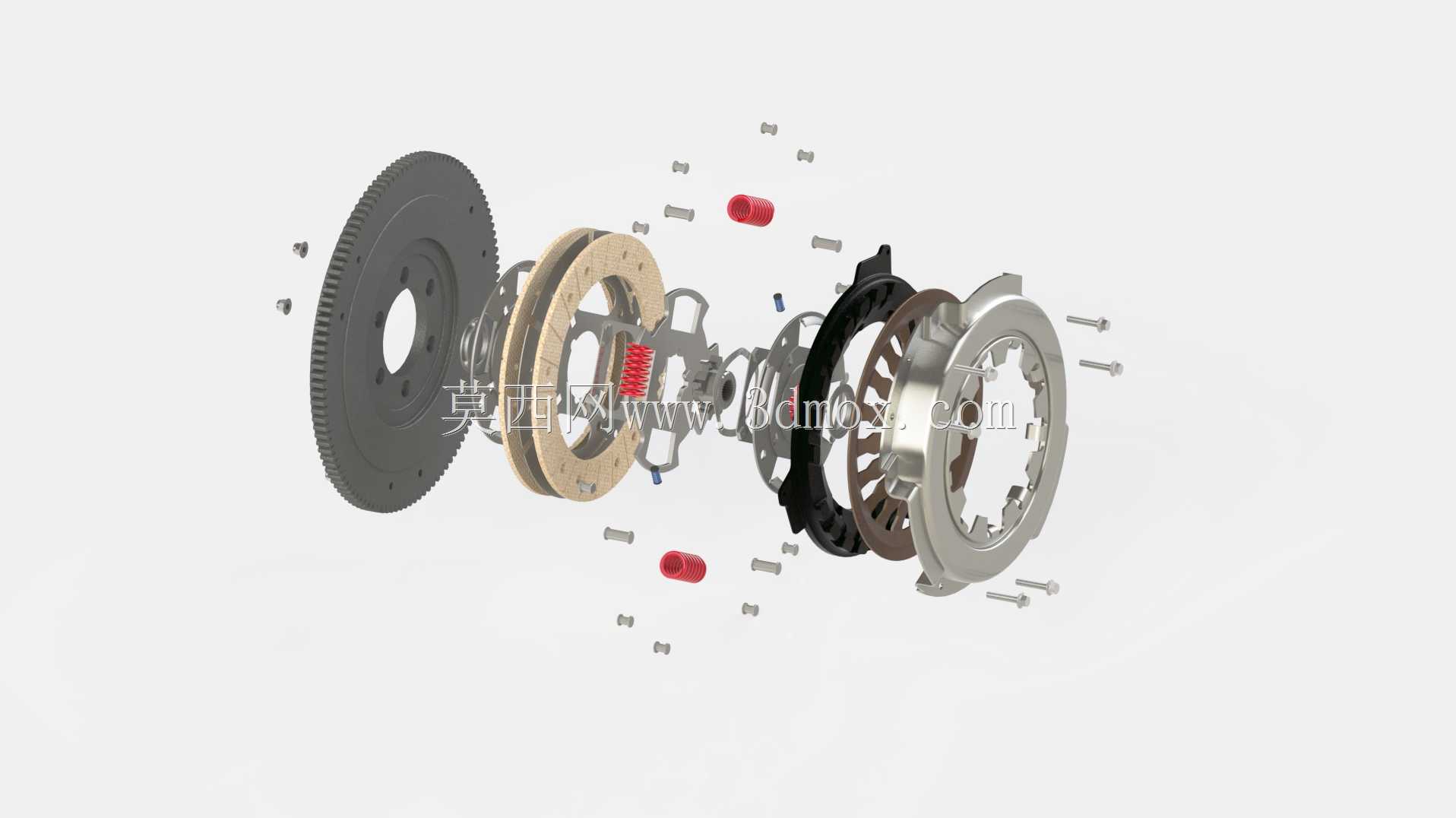

在燃油车辆的动力传递链路中，摩擦离合器是衔接发动机飞轮与变速器输入轴的核心部件，直接决定动力接合的平顺性与扭矩传递的可靠性。这套总成的设计围绕手动挡车型的起步、换挡、过载保护三大核心需求展开，所有零件的装配关系完全匹配实车动力舱的安装边界，从动盘总成的轴向尺寸、压盘的安装孔位均与主流乘用车飞轮端面的定位基准对齐，无需额外调整适配即可匹配对应排量的动力输出特性。从结构组成来看，总成包含飞轮从动件、摩擦衬片从动盘、膜片弹簧压盘、分离轴承、分离拨叉及全套紧固连接件，爆炸视图呈现的装配逻辑完全遵循实车拆装顺序：飞轮作为主动端与发动机曲轴刚性连接，始终随曲轴同步转动，双面带耐磨摩擦层的从动盘通过花键毂套在变速器输入轴上，可沿轴向做小范围滑动。膜片弹簧采用蝶形弹簧加分离指的一体化结构，替代传统螺旋弹簧与分离杠杆的组合，既缩减了轴向安装空间，又能保证压盘对从动盘的压紧力均匀分布，避免动力传递过程中出现偏磨、打滑问题。日常车辆起步时，驾驶员缓慢抬起离合踏板，分离轴承逐步卸除对膜片弹簧分离指的压力，压盘在弹簧弹力作用下逐步压紧从动盘，主动端与从动端的摩擦力矩逐步提升，从滑磨状态平稳过渡到同步转动，保证发动机动力平顺传递到传动系统，避免起步冲击导致的传动系零件过载。换挡过程中，离合器快速切断动力输入，让变速器内部啮合齿轮副的转速快速同步，降低换挡打齿风险，延长齿轮使用寿命。当车辆遇到极端工况导致传动系扭矩超过摩擦副最大静摩擦力矩时，主从动部分会出现相对滑磨，避免过大冲击载荷损坏发动机、变速器内部核心零件。设计过程中，摩擦衬片的摩擦系数、膜片弹簧的弹力特性经过反复匹配，既保证额定扭矩传递过程中无打滑损耗，又确保踏板操作力度处于合理区间，降低驾驶员长时间操作的疲劳感。所有零件的配合公差完全遵循机械设计标准，花键配合、轴承安装位的精度满足高速转动下的动平衡要求，避免高转速下出现抖动、异响问题。
