伺服调节角度式箭射执行机构设计

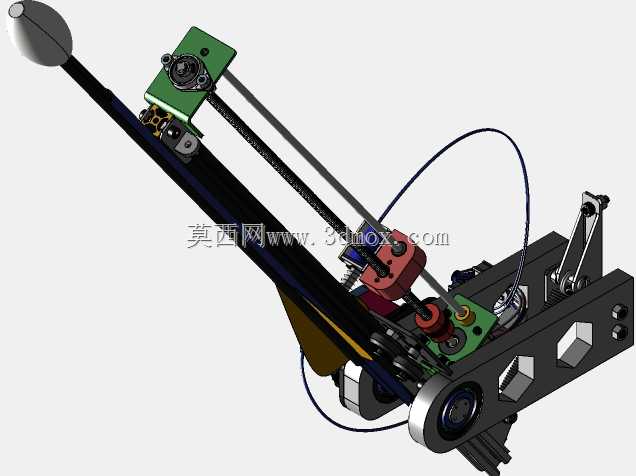

　　在非标自动化执行端的特种作业场景中，带角度伺服调节的箭射机构常被应用于定点触发、物料穿刺、轻载冲击推送类工位，替代传统气缸直推式结构无法实现发射角度动态调整的短板，适配多工位变角度作业的柔性生产需求。整套机构以长条形箭杆作为执行输出端，前端设置钝头冲击端，避免尖锐结构带来的作业安全隐患，箭杆主体采用轻量化高强度型材加工，在保证轴向抗冲击刚度的前提下，尽可能降低运动部件的整体惯量，减少伺服驱动端的负载冗余。

　　角度调节功能通过尾部铰接安装的伺服电机组件实现，伺服输出端通过减速齿轮组与箭杆安装基座连接，可根据上位机发送的角度指令，在设定的俯仰角度范围内完成精准角度定位，角度调节的传动副采用消隙齿轮结构，消除正反转切换过程中的回程间隙，保证角度定位精度控制在合理区间内，满足不同作业点位的角度对准需求。箭杆的蓄能与发射触发采用独立的传动模块，通过拉簧、锁止卡扣与触发舵机配合完成蓄能释放动作，蓄能行程可通过尾部的调节螺母进行微调，适配不同冲击力度的作业需求，锁止卡扣采用耐磨合金钢材加工，表面做硬化处理，应对高频次触发动作带来的磨损，延长机构整体的免维护周期。

　　整套机构的安装基座采用一体化铝合金铣削加工，所有传动部件的安装定位孔均采用一次装夹加工完成，保证各部件的同轴度与位置精度，基座上预留有标准的安装螺孔与定位销孔，可直接固定在标准铝型材机架或者设备安装平板上，安装边界尺寸紧凑，横向总长度控制在适配小型自动化设备内部安装的范围，竖向高度随角度调节范围动态变化，设计阶段已预留足够的摆动避让空间，避免角度调整过程中与周边设备部件发生干涉。

　　走线部分采用拖链内置布线方式，伺服电机与触发模块的线缆全部收纳在柔性拖链内，随机构角度摆动过程中同步弯折，避免线缆反复弯折出现断线故障，拖链的弯曲半径根据线缆直径做匹配设计，保证线缆弯折过程中不会出现过度挤压。箭杆的导向部分采用直线轴承配合光轴导向，保证箭杆发射过程中的直线度，避免发射过程中出现卡滞或者方向偏移，导向光轴表面做镀铬硬化处理，降低长期往复运动带来的导向面磨损，直线轴承采用自润滑型号，无需频繁加注润滑脂即可长期稳定运行。

　　在结构设计阶段，已通过运动仿真验证了全角度调节范围内的部件干涉情况，对极限角度下的部件位置做了针对性的避让优化，同时对蓄能释放过程的冲击载荷做了有限元校核，对基座受力薄弱位置做了加强筋设计，避免高频次冲击下出现基座变形或者连接松动问题。整套机构可直接集成到各类非标自动化设备中，作为独立的冲击执行单元使用，无需额外做复杂的结构适配，仅需对接伺服控制信号与触发信号即可完成功能调试，适配多行业的轻载冲击类作业场景。
