桌面便携蓝牙智能音箱外观结构

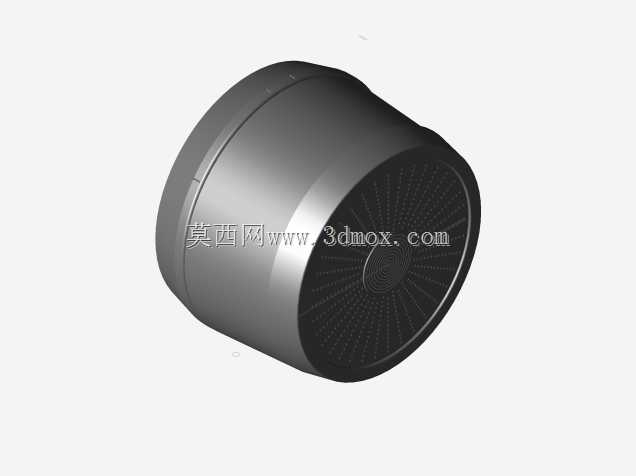

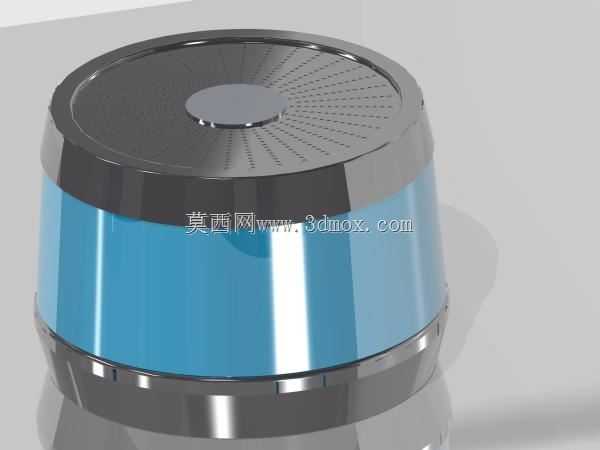

这款桌面音频设备的结构设计，首先围绕近场桌面使用场景做了边界约束，整体采用矮圆柱类回转体构型，底部直径控制在100mm左右，整机高度约70mm，放置在桌面不会遮挡显示器视线，底部预留了3mm高度的环形防滑脚垫安装位，既可以避免桌面剐蹭，也能为底部的被动辐射振膜留出声学谐振腔的泄放间隙，不会因为紧贴桌面导致低频发闷。从功能实现逻辑来看，整机采用三段式堆叠结构，顶部为操控与状态指示区，中心的圆形区域是触控按键与状态指示灯的集成位，环形的上盖边缘做了15度的斜切收边，既可以避免直角边缘的磕碰风险，也能让用户在盲操作时通过触感快速定位触控区域，不需要低头寻找按键位置。中部的环形蓝色区域为声学透声网罩的安装位，网罩采用内嵌式安装结构，与上下壳体的配合间隙控制在0.15mm以内，既保证外观的整体性，也不会出现网罩松动异响的问题，该区域覆盖了360度全周的出声方向，放在桌面中心位置可以让周围不同角度的使用者都获得相对均衡的听感，不会因为朝向问题导致高频衰减明显。底部壳体集成了电池仓、主控电路板与发声单元的固定结构，发声单元采用向下倾斜5度的安装角度，配合底部的锥形导声结构，可以将声波向桌面四周扩散，相比正向上的出声设计，近场聆听时的声场宽度更舒展。设计过程中优先考虑了装配的便利性，上下壳体采用旋转卡扣式连接，不需要额外打螺丝，卡扣的配合深度为2.5mm，拆卸时只需要旋转30度即可分离上下盖，方便后期的维修与电池更换，壳体的壁厚统一设置为2mm，采用ABS注塑工艺即可实现量产，所有的加强筋都设置在壳体内部，不会破坏外观的简洁质感。在安装边界上，整机的最大外径不超过105mm，重量控制在300g以内，既可以稳定放置在光滑的桌面，也方便用户随手收纳进背包携带外出，顶部的触控区域做了防误触设计，需要施加超过50g的压力才会触发操作，避免日常放置时被杂物误碰触发开关机或者切歌操作。声学结构上，内部的腔体被分隔为独立的扬声器前腔与后腔，后腔的容积经过测算匹配40mm全频单元的谐振参数，避免出现腔体容积过小导致低频生硬的问题，所有的走线都预留了10mm的冗余长度，装配时不会出现线束拉扯导致的焊点脱落问题，壳体的分型面设置在上下盖的拼接位置，外观上不会看到明显的合模线，提升产品的精致感。
