圆形轨道系统配套斯特尔曼螺栓锁结构

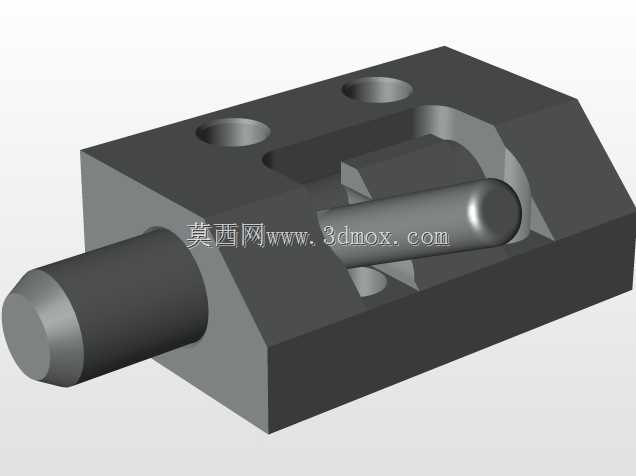

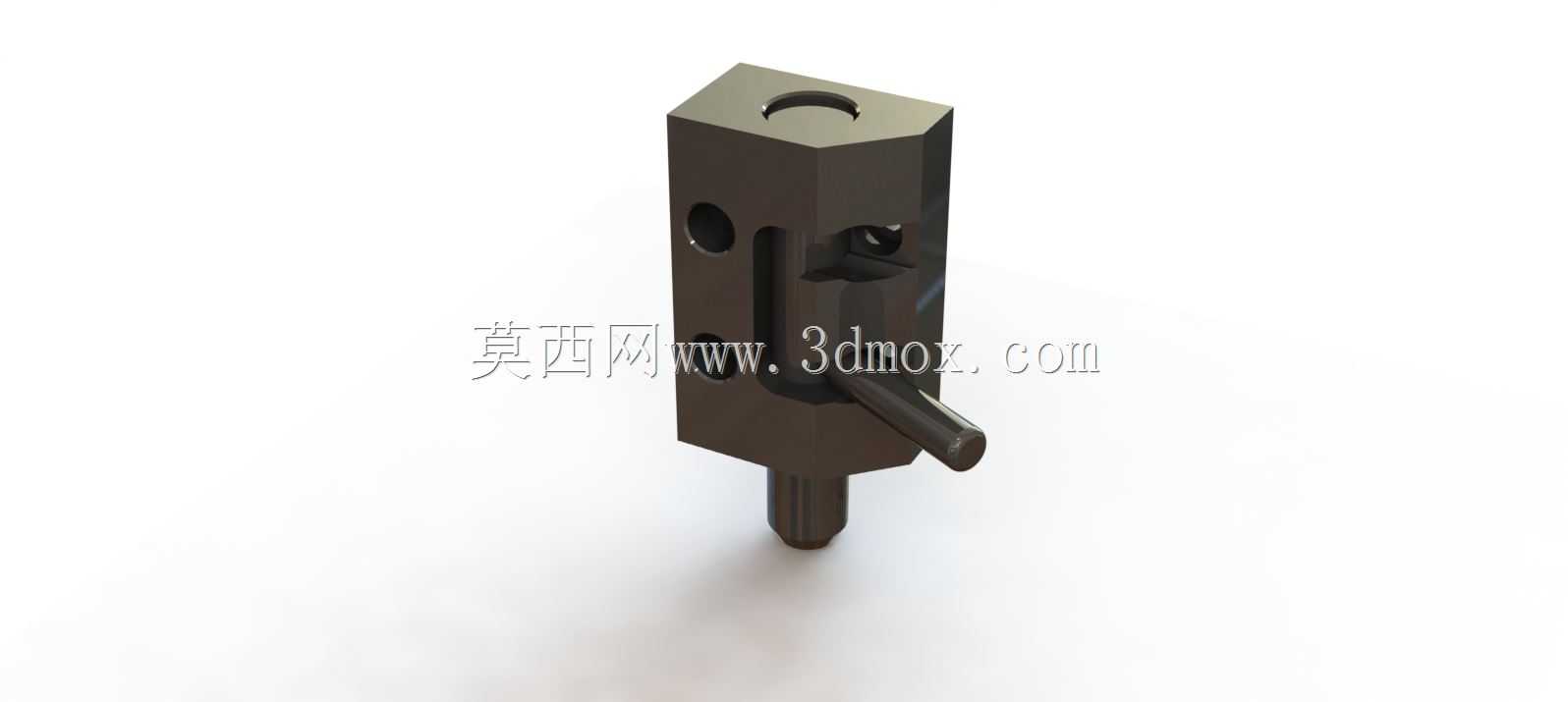

在自动化环形生产线、圆形轨道输送系统的实际运维中，工位定位精度、锁止可靠性直接决定整线节拍稳定性，这款配套Strothmann圆形轨道的螺栓锁，就是针对轨道载具定点停靠场景开发的专用锁紧构件。从结构设计逻辑来看，该构件采用一体化切削成型的主体块结构，主体截面为带切边的方形构型，这种设计并非随意为之：切边结构可直接适配轨道安装基座的定位槽，安装时无需额外加工定位止口，靠主体自身的平面贴合就能限制绕安装轴线的转动自由度，大幅降低现场安装调试的对齐难度。主体上预留的横向贯通孔是安装固定位，可穿入内六角螺栓将锁体牢牢固定在轨道旁的安装基座上，孔位周边做了沉台设计，螺栓头沉入后不会突出主体表面，避免和移动的载具发生运动干涉。锁体内部集成了弹性顶销与手动拨杆结构，日常工作状态下顶销在内部弹性元件的作用下伸出，插入载具底部配套的定位孔内，完成载具的位置锁定，防止载具在工位作业时受外力偏移；当载具需要移位时，扳动侧面伸出的拨杆即可带动顶销回缩，解除锁止状态，拨杆的操作力经过内部杠杆结构优化，单手即可完成操作，无需额外辅助工具。从安装边界来看，锁体主体的轴向长度适配常规圆形轨道的安装梁宽度，底部伸出的顶销行程经过精准匹配，既保证锁止时插入定位孔的深度足够承受作业时的侧向冲击力，又不会因为伸出过长导致载具移动时剐蹭顶销头部，顶销头部做了圆弧导向处理，即便载具停靠位置存在微小偏差，也能顺利滑入定位孔完成锁止，不会出现顶销卡滞在定位孔端面的情况。在实际应用场景中，这类螺栓锁常被用在圆形轨道的装配工位、检测工位、上下料工位，这些工位要求载具停靠后位置保持固定，不能因为装配作用力、检测设备接触力出现位置偏移，相比普通的气缸锁止结构，这款纯机械结构的螺栓锁不需要接入气路或电路，在没有动力源的简易轨道工位也能直接使用，且不存在气动元件漏气失效、电气元件信号故障的风险，长期运行的稳定性更有保障。设计时还特意将拨杆的伸出方向设置在锁体侧面的操作侧，操作人员站在工位旁就能直接触碰到拨杆，不需要探身到轨道内侧操作，符合生产线的安全操作规范，主体表面做了发黑处理，在车间多油污、多粉尘的环境下也能保持较好的防锈能力，减少日常维护的工作量。
