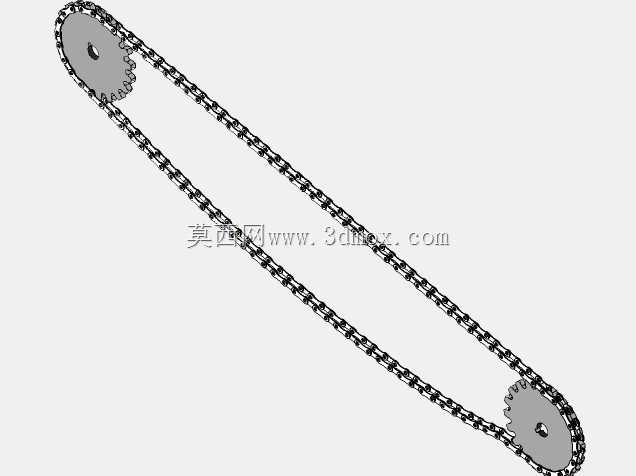

带附接块啮合链轮的工业传动滚子链结构

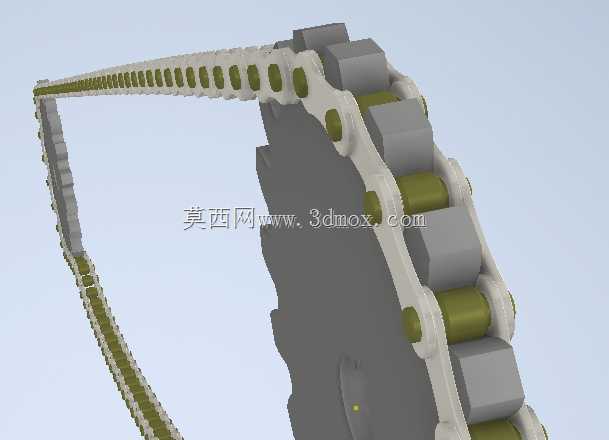

这套链传动结构的设计，最初是针对重载输送线的工位步进需求做的适配，区别于普通仅做动力传递的标准滚子链，外链节上集成的块状附接结构，是为了直接承载工装治具的安装接口，省去额外加装附件的焊接工序，避免焊接热变形导致链节距精度超差，引发运行跳齿问题。从实际应用场景看，这类带附接块的链条常出现在汽车焊装线的工件输送段、重型包装设备的步进进料工位，以及农机的喂入输送机构里，相比皮带传动，它能在有切削液、焊渣飞溅的恶劣工况下保持稳定传动比，不会出现皮带打滑、蠕变的问题，单节承载能力比同规格平链提升近40%。设计过程中首先要匹配链轮的齿形参数，滚子直径、链节内节内宽、节距三个核心尺寸必须和链轮齿槽完全契合，建模时特意把链板的倒角做了优化，外链板外侧的圆弧过渡是为了减少和链轮啮合时的切入冲击，尤其是高速运行工况下，直角链板会和齿顶产生硬接触，长期运行会出现链板边缘崩裂、链轮齿面异常磨损的问题。附接块和外链板的连接采用了过盈配合加销轴铆接的结构，没有采用螺栓紧固的方式，是考虑到长期往复运行下螺栓容易出现防松失效，过盈量控制在0.02-0.03mm区间，既能保证附接块的连接强度，又不会压裂外链板的安装孔。安装边界上，这套链条的最小弯曲半径由链节间隙决定，建模时已经把相邻链节的转动间隙控制在标准范围内，水平安装时两轴的中心距偏差不能超过节距的0.2%，否则会出现链条单边张紧过紧，加速销轴和套筒的磨损；垂直安装时要配套张紧机构，避免链条自重导致下侧松边垂度过大，出现脱链故障。另外链节之间的销轴和套筒之间预留了润滑脂存储间隙，运行时无需频繁加注润滑油，适合在不便维护的封闭设备腔体内使用，滚子和链轮齿面的接触采用线接触设计，比普通滑动接触的链条磨损量降低60%左右，能有效延长整套传动机构的维护周期。
