汽车悬架用螺旋缓冲减振弹簧结构

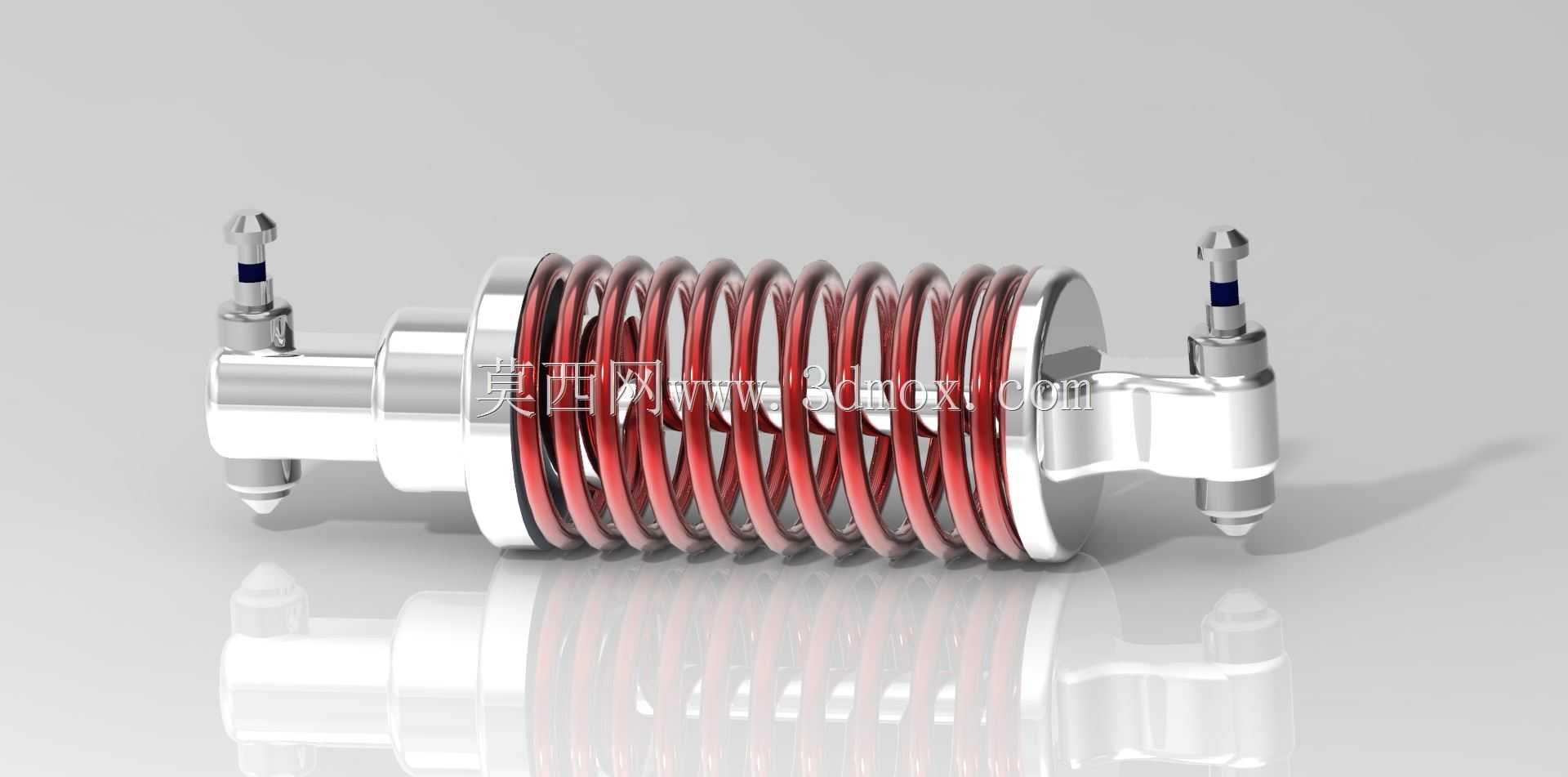

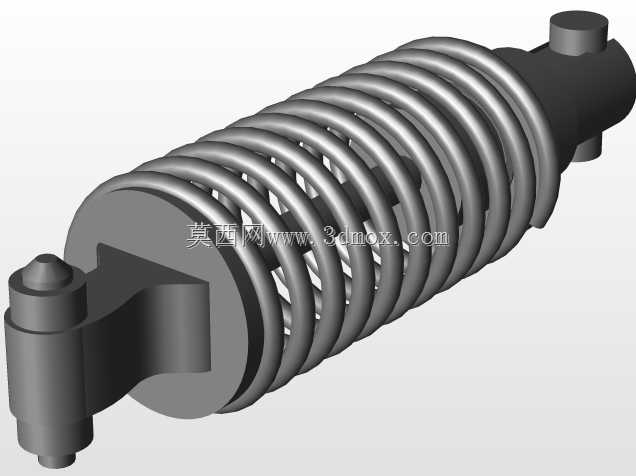

在乘用车辆与商用车辆的底盘行走系统中，这类带连接端结构的螺旋弹簧是悬架系统的核心弹性承载部件，主要承担车身与车轮之间的弹性连接作用，过滤路面颠簸传递到车身的冲击载荷，同时配合减振器完成振动能量的耗散，保障车辆行驶过程中的乘坐舒适性与操控稳定性。不同于普通通用圆柱螺旋弹簧，该弹簧两端集成了适配悬架安装位的金属连接接头，接头处设计有定位轴颈与密封配合面，可直接与悬架摆臂、减震器套筒完成装配，无需额外设计转接固定结构，能有效减少底盘装配的零件数量，降低装配公差累积带来的异响风险。从设计逻辑来看，弹簧本体采用变节距疏密排布结构，靠近两端连接位的簧圈节距更小，刚度更高，主要承担极限冲击工况下的承载限位，中间段簧圈节距更大，刚度更低，可在日常行驶的小幅颠簸场景下提供更柔和的缓冲效果，这种变刚度设计能同时兼顾空载行驶的平顺性与满载工况下的承载能力，避免等节距弹簧刚度单一带来的空载过硬、满载过软的问题。在安装边界的尺寸控制上，两端接头的同轴度公差控制在0.05mm以内，可保证弹簧受压过程中不会出现侧向偏磨，弹簧自由状态下的总长度、最大压缩行程均匹配对应级别乘用车的悬架跳动行程，当车轮受到路面冲击向上跳动时，弹簧压缩至极限位置时两端的并圈位置刚好贴合接头的限位端面，不会出现簧圈错位脱出的问题。实际装车应用中，这类弹簧需要承受高频交变载荷，簧丝表面经过喷丸强化处理，可有效降低应力集中带来的疲劳断裂风险，两端的连接接头采用与簧丝本体过盈压装再加焊接固定的连接方式，可承受车辆转向、制动过程中产生的侧向力与扭转力，不会出现接头脱落的故障。在底盘调校过程中，该弹簧的刚度曲线匹配减振器的阻尼特性，可在车辆过弯时提供足够的侧倾支撑，减少车身侧倾幅度，在经过减速带、坑洼路面时，弹簧的压缩回弹行程能将冲击载荷平缓传递到车身，避免硬冲击对车身结构造成损伤。建模过程中需要重点关注簧丝的螺旋升角变化、两端接头的配合面尺寸公差，以及弹簧并圈时的干涉检查，确保模型在虚拟装配时能完全匹配周边悬架部件的安装空间，不会在跳动过程中与摆臂、轮罩等周边零件发生运动干涉。
