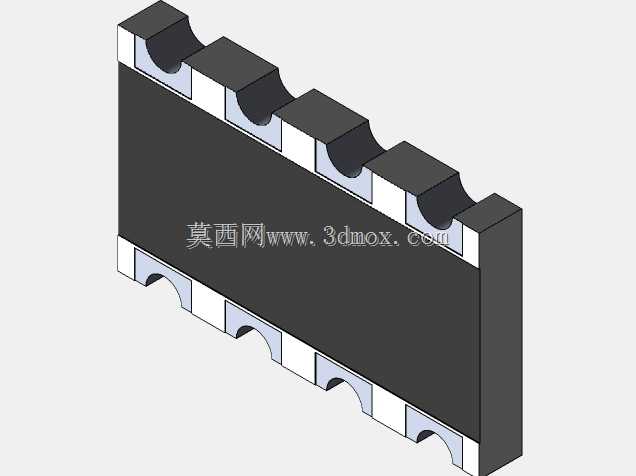

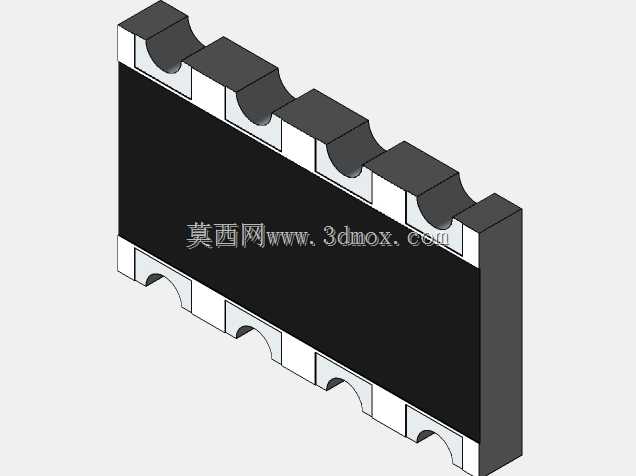

4x2010规格贴片排阻三维结构模型

这款排阻模型还原的是4路集成式贴片电阻阵列的实体结构，在高密度PCB设计场景中应用十分广泛，常见于消费电子主板、工业控制板卡、通讯设备接口电路中，用来替代多个分立贴片电阻，大幅缩减板上元件占用空间，简化SMT贴装工序的喂料与贴装点位，降低批量生产的贴装差错率。从结构设计来看，模型严格遵循对应封装的实体轮廓，本体采用黑色阻焊层质感的主体结构，两侧对称排布8个引出焊端，每侧4个焊端分别对应4路独立电阻的引脚，焊端的半圆弧缺口设计完全匹配实际元件的焊端成型结构，能在三维装配校验时准确模拟焊盘与元件的贴合状态，避免设计阶段出现封装不匹配导致的焊接立碑、偏移等工艺问题。设计建模过程中，优先保证安装边界的尺寸准确性，元件的长宽厚尺寸、焊端的伸出长度、相邻焊端的中心间距都严格对标实体元件的封装规范，在做PCB板级三维装配检查时，可以直接导入该模型验证元件与周边结构件的干涉情况，比如板卡靠近外壳挡板的位置、相邻高度较高的电容或接插件之间的安全间隙，都能通过该模型得到准确的校验结果。不同于分立电阻的零散排布，这种阵列式电阻的集成结构，能保证同一组内的电阻参数一致性更好，在信号分压、阻抗匹配、上拉下拉电路中应用时，能减少分立元件参数离散性带来的电路性能偏差，建模时也还原了元件本体的标识区域结构，可对应实际元件的丝印标注位置，方便在三维布线阶段做可视化的元件位号核对。焊端的金属层结构、本体与焊端的衔接台阶都做了写实还原，没有做过度的简化处理，在做产品结构展示、装配工艺仿真时，能呈现接近真实元件的视觉效果，也能为SMT钢网开孔设计、焊盘尺寸优化提供直观的结构参考，避免因封装模型简化导致的生产工艺问题。
