M12x1.5高速钢螺纹板牙结构设计

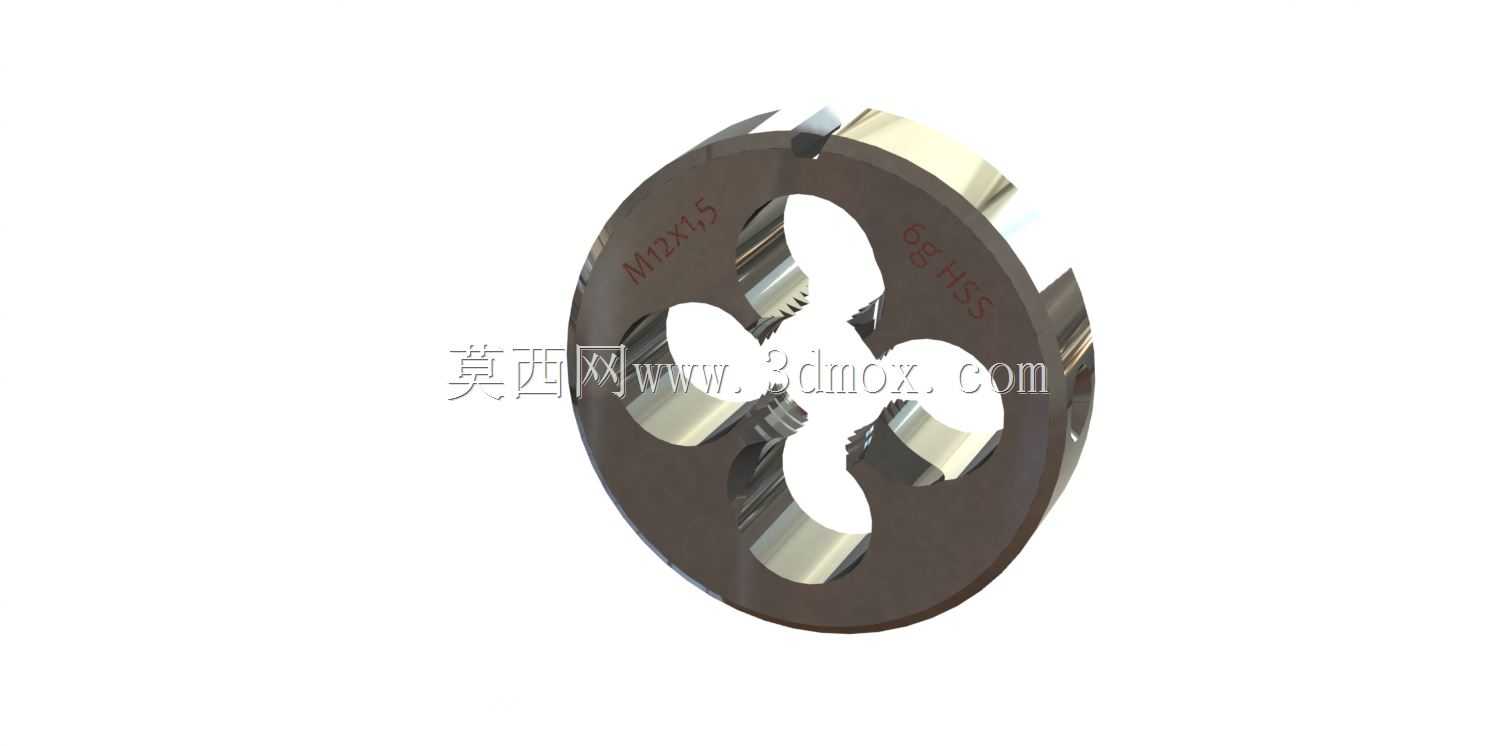

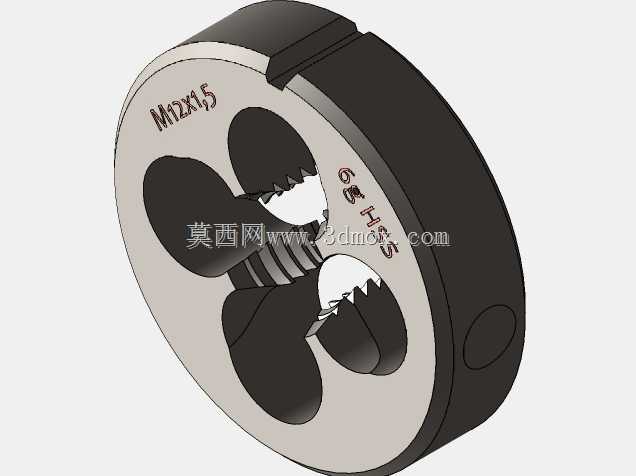

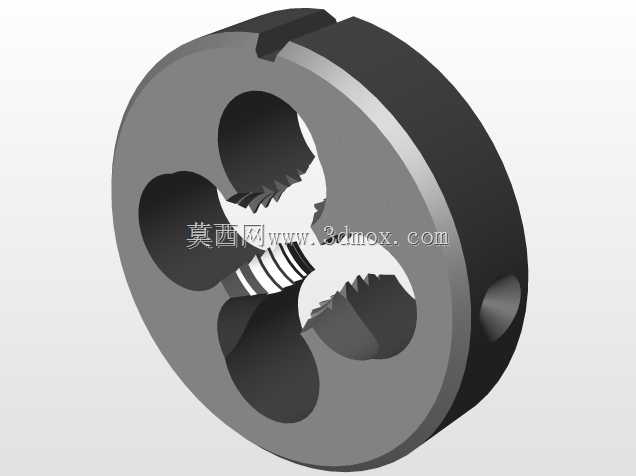

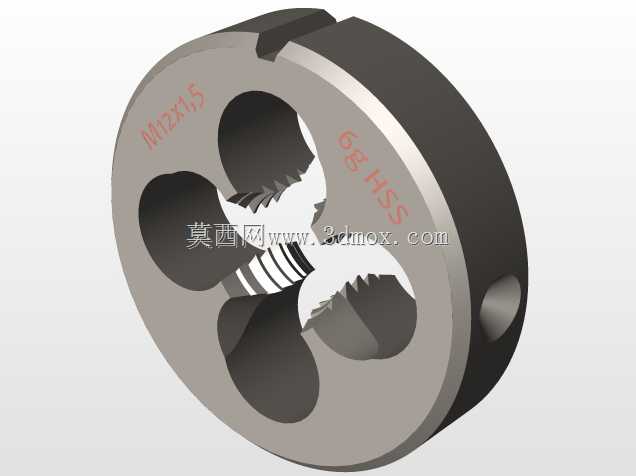

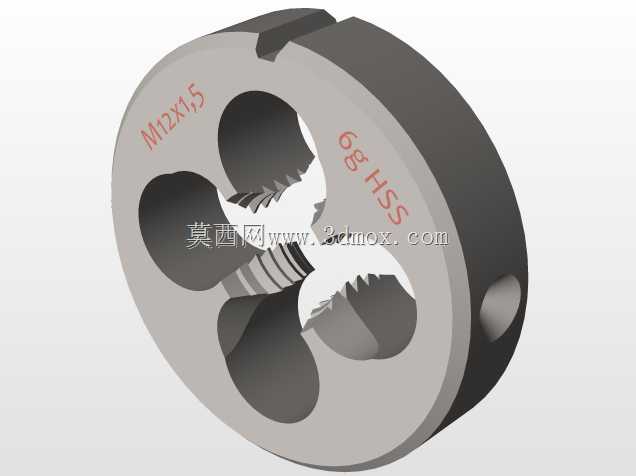

在机械加工的螺纹加工工序里，这类圆形板牙是现场手工作业、小批量修配螺纹时最常用的切削刀具，和机用丝锥、螺纹铣刀不同，它不需要复杂的机床装夹定位，配合板牙架就能直接在圆杆类工件上套出外螺纹，不管是设备维修现场的应急螺纹修复，还是小型加工点的小批量外螺纹加工，都能看到这类刀具的使用场景。这款板牙针对M12规格、螺距1.5mm的普通公制外螺纹设计，材质选用高速钢，能应对普通碳钢、合金钢、有色金属等多种常见工件材料的切削加工，高速钢本身的红硬性虽然不及硬质合金，但胜在韧性足够，手工操作时进给力度不均的情况下也不容易出现崩齿断裂，非常适合非数控场景的手工加工作业。从结构上看，整体为圆盘式外形，圆周方向预留了装夹定位的V型槽，能和标准板牙架的紧固螺钉配合锁紧，装夹后不会出现打滑转动的问题；中心区域是成型的螺纹切削齿，沿圆周均匀分布了五个排屑缺口，这些缺口一方面构成了切削刃的容屑空间，加工时产生的切屑能顺着缺口顺利排出，不会卡在齿槽里刮伤已加工的螺纹表面，另一方面也为切削液流入切削区域预留了通道，手工套丝时加注的润滑油能顺着缺口到达切削齿和工件的接触位置，降低切削阻力、减少刀具磨损。设计时特意将切削部分做了合理的锥度引导，刚开始套丝时不需要施加太大的轴向压力就能顺利切入工件，能有效降低手工操作时的螺纹歪斜概率，保证加工出的螺纹和工件基准轴的同轴度。建模过程中还原了板牙的核心功能结构，省略了非核心的断屑微调结构，重点保留了螺纹齿形、排屑槽、装夹定位面的关键尺寸，对于需要做刀具选型模拟、手工工具装配仿真、加工工艺演示的设计场景来说，模型的精度完全能满足使用需求。实际使用时要注意，这类板牙的安装边界要匹配对应规格的板牙架，外径尺寸符合标准圆板牙的装夹尺寸系列，不需要额外定制夹具就能适配通用工装，加工前要确认工件的预车外圆尺寸在公差范围内，过大的外圆会导致板牙切削负荷骤增崩齿，过小则会出现螺纹牙型不完整的问题，套丝过程中要定期反转板牙断屑，避免长切屑缠绕在刀具上影响加工质量。
