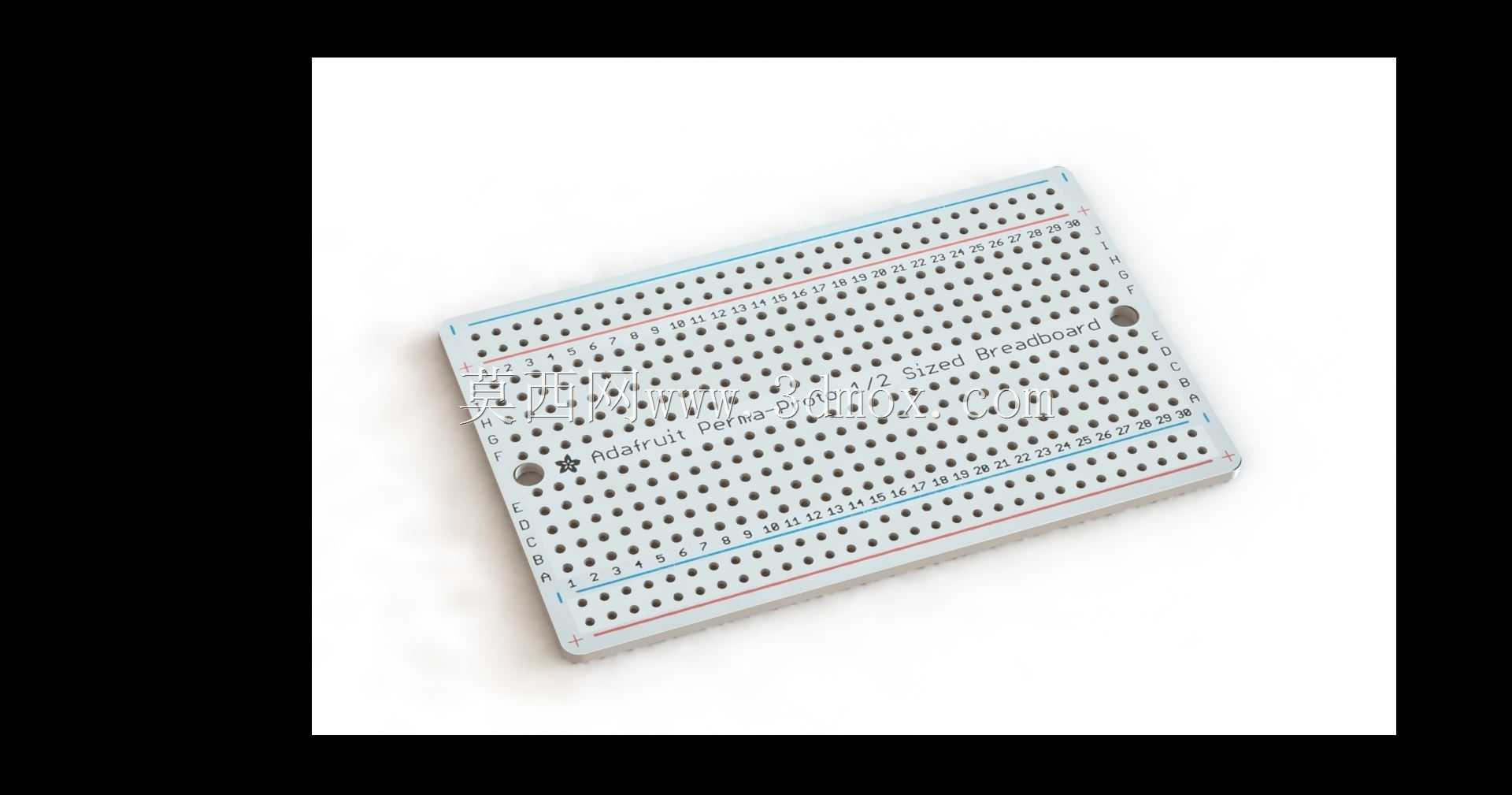

Adafruit半尺寸焊接式面包试验板

这款半尺寸焊接试验板，是面向电子原型开发、小批量电路验证场景设计的载体，日常在嵌入式开发、创客项目验证、学生课程设计、小型功能电路打样环节中使用频率极高，区别于免焊面包板的临时插接特性，它支持元器件引脚焊接固定，能避免插接带来的接触松动、引脚移位问题，可直接作为半永久功能电路的承载基板使用。

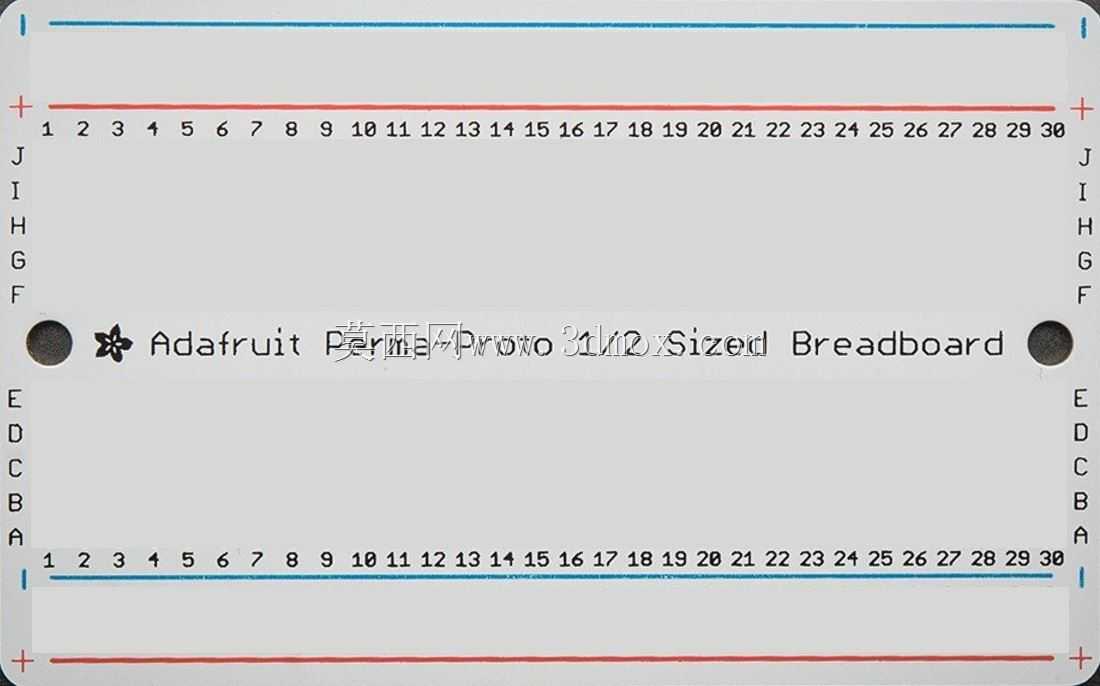

从设计思路来看，它沿用了标准面包板的孔位排布逻辑，板身的孔位按照标准2.54mm间距排布，完全匹配直插式元器件、排针排母的引脚尺寸，电源轨与信号孔位分区清晰，红蓝标识线分别对应正负电源走线区域，使用者可以直接沿用免焊面包板的布线习惯完成焊接，不需要重新适应孔位逻辑，大幅降低从原型验证到焊接固化的转换成本。板身采用半尺寸规格，相比全尺寸面包板缩减了近一半的长度，更适合空间受限的小型项目安装，比如手持检测设备、小型传感节点、桌面迷你装置的内置电路承载，不会占用过多的设备内部空间。

安装边界上，板身四角预留了标准固定孔位，可通过M2规格螺丝直接固定在设备壳体、安装支架上，固定孔位的间距经过适配，兼容常见的小型电子项目安装孔距标准，不需要额外打孔改造。板身基材采用耐高温的玻纤板材，能够承受常规手工焊接的温度，不会因为多次焊接出现板材变形、焊盘脱落的问题，焊盘做了沉金处理，上锡流畅，不易氧化，能保证焊接后的电路连接可靠性。

实际使用中，它既可以作为临时电路验证后的固化载体，把免焊面包板上调试验证完成的电路直接焊接在这块板上，形成可长期使用的功能模块，也可以直接用于小批量的电路制作，省去定制PCB的周期与成本，适合快速迭代的项目开发场景。板身的孔位连通逻辑和标准面包板完全一致，横向的信号孔位按组连通，纵向的电源轨整列连通，布线时可以按照常规面包板的走线规则完成焊接，电源走线区域足够宽，能承载小功率电路的电流需求，不会出现走线载流不足的问题。对于结构设计从业者来说，在做小型电子装置的结构设计时，可以直接参考这块板的外形尺寸预留安装空间，它的外形规整，没有突出的异形结构，安装避让要求简单，很容易集成到各类小型设备的内部结构中。
