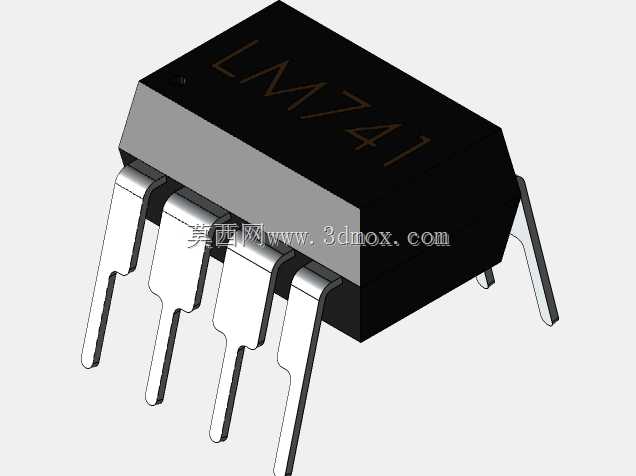

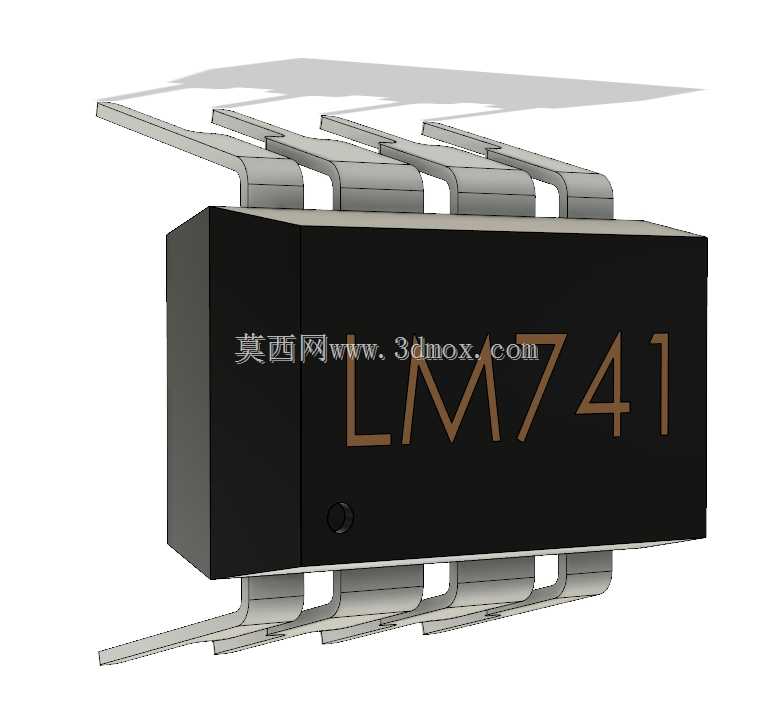

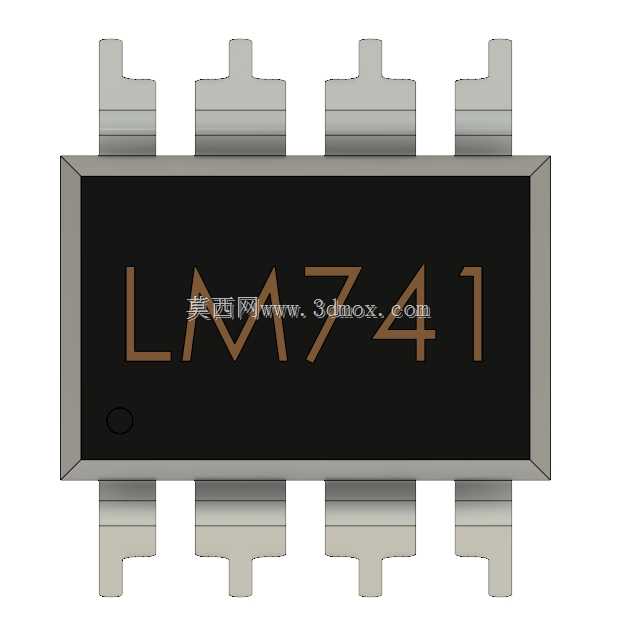

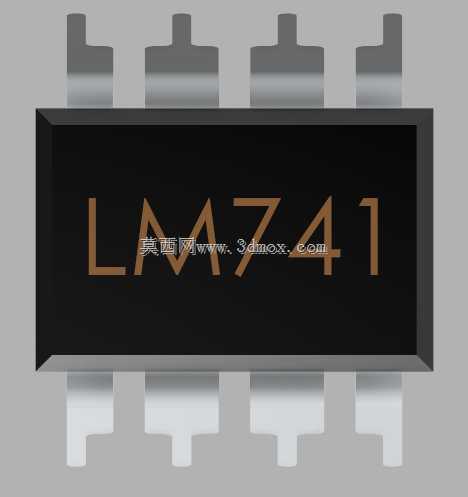

直插式运算放大器LM741三维结构模型

在模拟电路设计、工控板卡开发、教学实验台搭建等场景中，LM741这类通用运算放大器是极为常见的基础元器件，直插DIP-8封装的款式更是贯穿了从面包板原型验证到小批量工控板焊接的全流程。做三维结构建模时，首先要还原的就是封装的实际安装边界，这款双列直插的芯片，引脚间距严格遵循2.54mm标准排距，两列引脚的中心间距为7.62mm，单引脚的宽度、厚度都要匹配实际插件的尺寸，避免后续做PCB封装装配、结构干涉检查时出现匹配误差。从功能特性来看，LM741作为通用型单运算放大器，可实现信号放大、电压比较、有源滤波、波形发生等多种电路功能，在信号调理模块、传感器前端采集电路、简易电源控制回路中都有大量应用，建模时除了还原本体的黑色塑封外壳、表面印字的标识细节，更要重点处理引脚的成型角度——直插引脚在出厂时的外张角度、折弯处的圆角半径，都会直接影响插件时的顺畅度，以及焊接后引脚与焊盘的贴合可靠性。设计建模过程中，没有做多余的外观修饰，完全按照实物的尺寸链做正向建模：塑封本体的长宽高、引脚伸出本体的长度、引脚末端的倒角细节，都参考了实际元器件的手册参数与实物测绘值，确保模型导入装配环境后，可以直接用于PCB的三维装配校验，检查芯片与周边电容、电阻、接插件的高度间隙，避免生产组装时出现元器件碰撞的问题。很多刚接触电子结构建模的工程师容易忽略引脚的细节，要么把引脚做成完全垂直的直杆，要么省略了引脚根部与塑封本体衔接的台阶结构，这类模型在做虚拟装配时无法反映真实的安装状态，甚至会误导结构间隙的判断。这款模型在处理引脚部分时，还原了真实器件引脚的轻微外撇角度，以及引脚表面的金属质感细节，塑封本体的边角做了微小的倒角处理，完全匹配实际量产器件的外形特征，既可以用于电路教学的演示素材，也能直接导入自动化插件设备的仿真环境，校验插件机的吸嘴抓取、引脚对位的动作路径，在小批量电子产品的试制阶段，精准的元器件三维模型能大幅减少结构试错的成本，提前规避装配阶段的干涉问题。
