树莓派适配1.3英寸IPS液晶显示扩展板

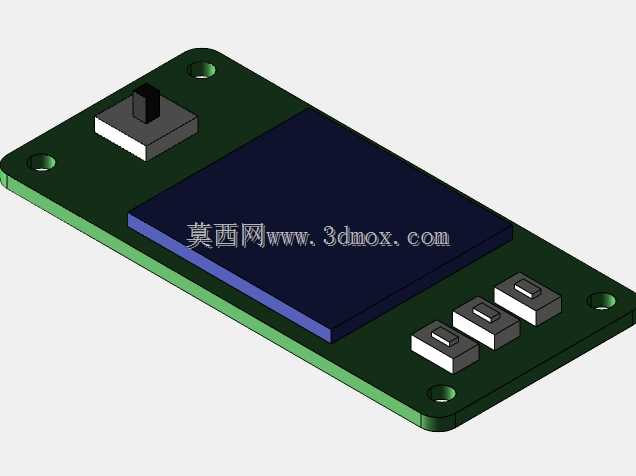

这款适配树莓派的1.3英寸IPS液晶显示扩展板，在嵌入式开发、小型智能终端搭建场景中有着很高的实用价值，很多开发者做便携数据采集终端、小型状态监测面板、迷你交互装置时，都会选用这类扩展板来实现可视化输出，不用额外占用过多空间就能完成参数显示、简单交互反馈的功能。从实际使用需求出发，这款显示板没有在底部设置连接器，安装时不需要对准排针插接，直接放置在树莓派顶部上方8.5mm的零位区域即可，这种无连接器的设计一方面降低了插接对位的难度，哪怕是新手做项目组装也不会出现针脚弯折、插接错位的问题，另一方面也减少了接插件带来的整体高度占用，能让整套装置的堆叠厚度更可控。在结构尺寸的设计上，没有完全照搬官方公开的图纸参数，结合实际组装的公差余量做了微调，将整体高度设定为30.7mm，比官方图纸标注的30.2mm多出0.5mm的余量，这个细微的调整是考虑到PCB板生产的公差、元器件焊接的高度偏差，还有实际安装时可能用到的绝缘垫片厚度，避免出现安装后板件挤压、元器件顶到上层结构的问题，能适配更多不同批次的树莓派主板，不会因为生产公差导致安装卡滞。板体本身采用矩形PCB结构，四个角预留了标准安装孔位，可以通过铜柱直接和树莓派主板的安装孔对位固定，不需要额外设计定制支架，固定后整体结构稳固，哪怕是用在移动类的小型装置上，也不会因为晃动出现板件移位、接触不良的问题。板载的三个侧置按键可以实现菜单切换、参数调整、确认选择的基础交互功能，左上角预留的拨码开关可以用来切换显示模式或者地址配置，不用额外外接按键就能完成基础的人机交互，对于做小型独立装置的开发者来说，能省去外接交互元件的布线麻烦。显示区域采用240x240分辨率的IPS屏幕，可视角度宽，不管是从正面还是侧方观察，都能清晰看到屏幕显示的内容，用来显示传感器实时数据、设备运行状态、简单的交互菜单完全够用，屏幕和PCB板之间做了层叠限位设计，组装时屏幕不会出现偏移，能保证显示区域和板体边框的对齐度。整个结构的建模过程中，对每一个元器件的实际安装高度都做了还原，包括按键的凸起高度、拨码开关的操作空间、安装孔的沉台深度，导出的模型可以直接用来做外壳设计、安装结构校核，开发者在做整套装置的结构设计时，直接导入这个模型就能完成干涉检查，不用自己再逐个测量元器件尺寸建模，能大幅缩短结构设计的周期，避免因为尺寸估算错误导致外壳打印后无法装配的问题。
