0.49英寸OLED显示模组结构设计

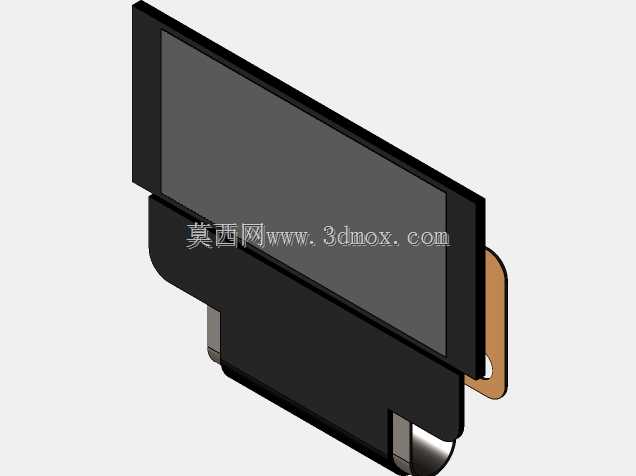

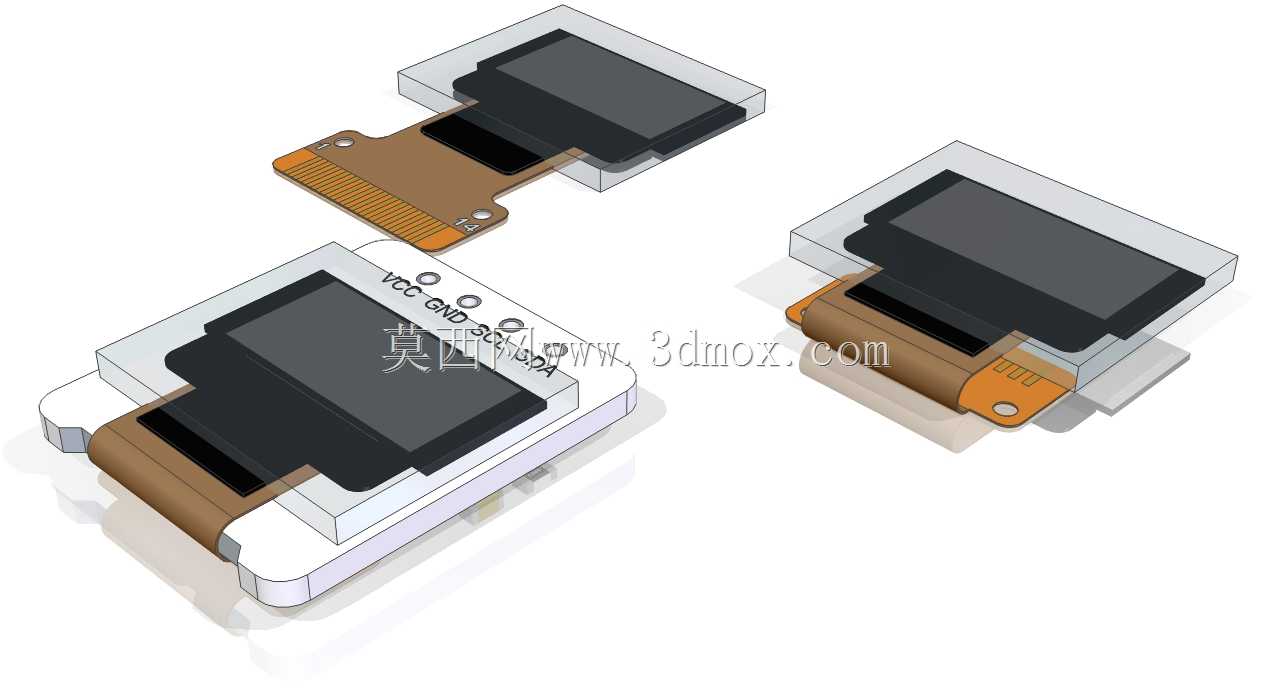

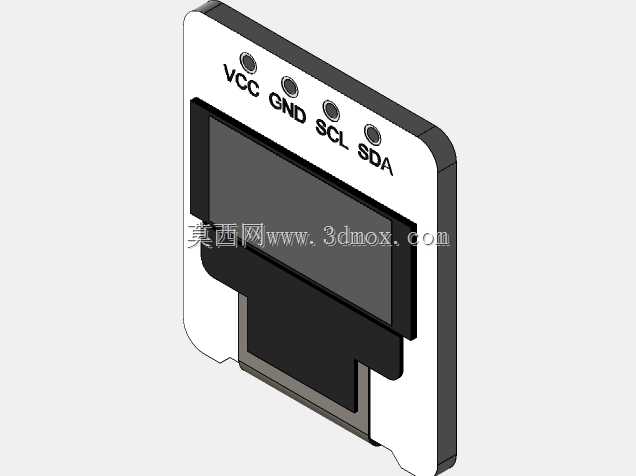

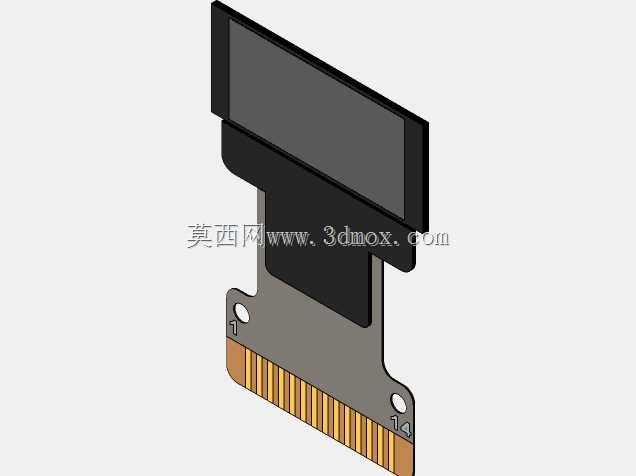

这款0.49英寸OLED显示模组，核心面向小型化便携电子设备的信息显示场景，常见于穿戴式健康监测设备、迷你手持检测仪器、小型工控状态指示终端这类对安装空间有严苛限制的产品中，作为人机交互的核心信息输出载体，承担参数显示、状态提示、简单图文反馈的实际功能。从结构设计层面来看，模组采用COG绑定工艺将驱动芯片直接贴合在OLED玻璃基板边缘，搭配弯折型FPC柔性排线引出接线引脚，排线上预留的两个定位孔可直接对应设备主板上的定位柱，装配时无需额外调整对位，能有效降低产线组装的对位难度，提升装配良率。设计过程中特意拆分了带玻璃盖板与无玻璃盖板两种结构状态，无玻璃版本的模型可直接用于整机内部堆叠的干涉检查，方便结构工程师在做整机布局时，提前规避屏幕周边的结构件与显示区域、排线弯折区域的空间冲突，避免后期开模后出现装配干涉问题。模组的显示区域为64*32点阵，适配SSD1306驱动方案，FPC排线上明确标注了VCC、GND等引脚定义位置，硬件工程师在做主板接线布局时可直接对应引脚位置规划走线，减少原理图与结构布局的反复核对工作量。外形尺寸上，模组整体长宽控制在极小范围内，排线的弯折半径做了冗余设计，允许在装配时根据主板实际位置做小幅度的弯折调整，不会因为排线弯折角度过大导致内部线路断裂。安装边界方面，屏幕的有效显示区域周边预留了0.3mm的结构避让空间，设备面壳的视窗开口可直接参考该边界做尺寸设计，无需额外预留过多装配间隙，能最大化利用设备正面的显示面积。FPC排线的金手指端做了加厚补强处理，插拔接线时可承受常规的装配力度，不会出现金手指弯折脱落的问题。整个模型的结构细节完整还原了实物的装配层级，从OLED发光层、绑定胶层、FPC基材层到表面的偏光片层都做了对应结构区分，结构工程师在做整机跌落模拟、结构强度校核时，可直接参考各层的材质属性设置仿真参数，更准确地评估屏幕部分的抗冲击能力，提前在屏幕周边设计对应的缓冲泡棉安装位，提升整机的可靠性。
