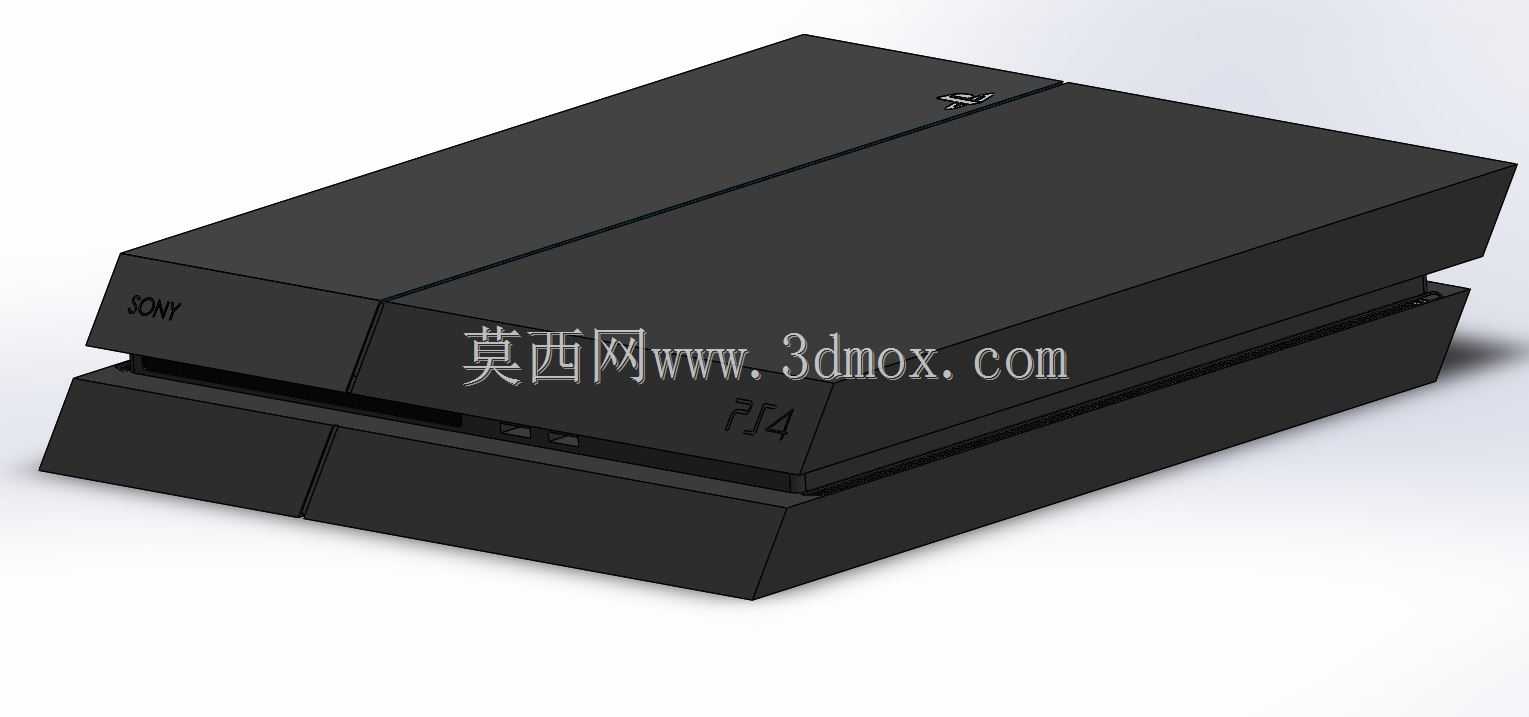

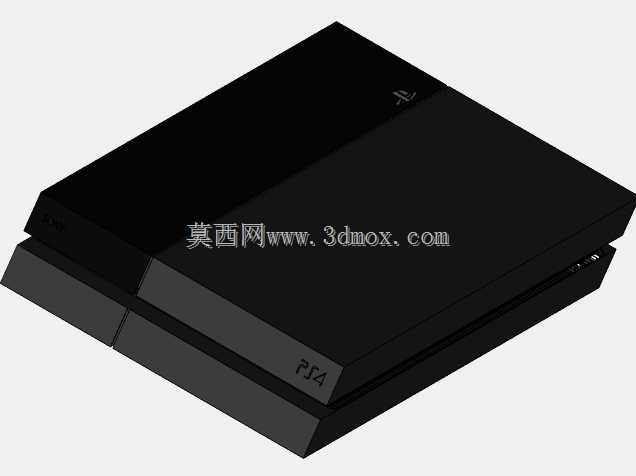

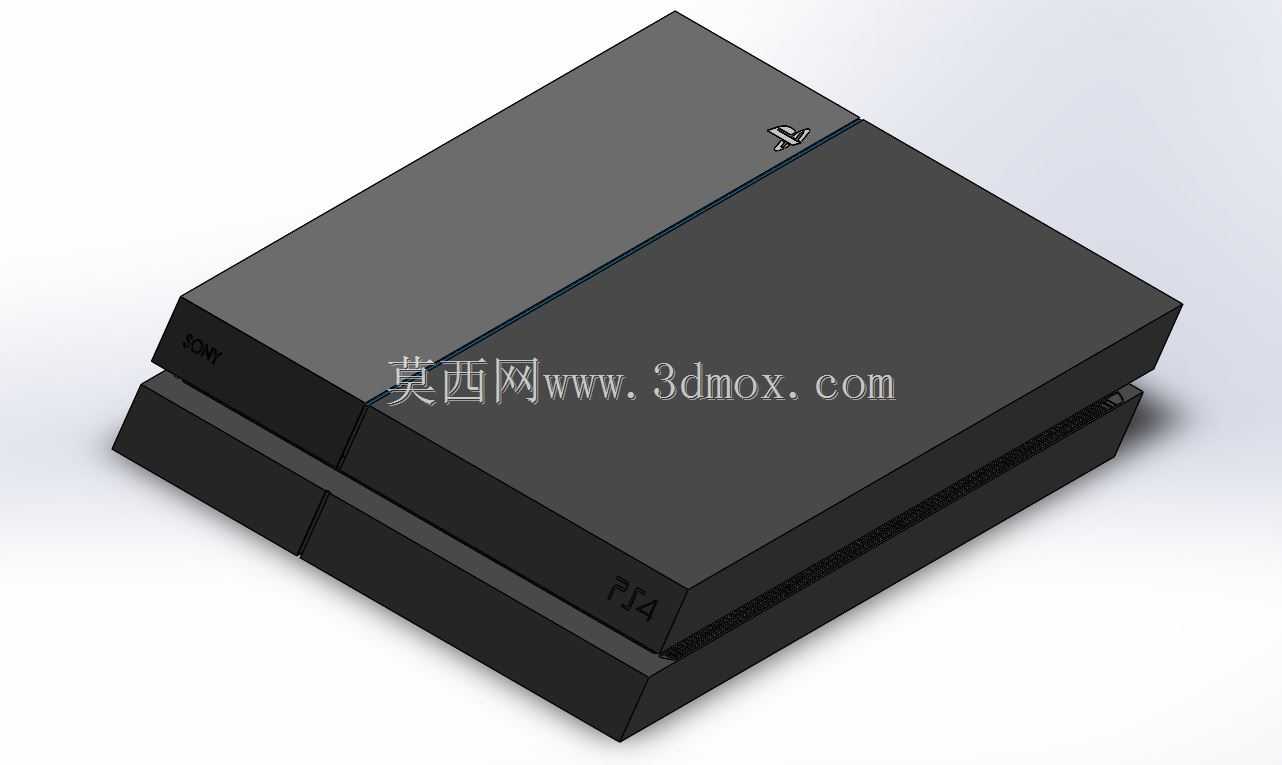

PlayStation4家用游戏主机外观结构建模

　　本次建模还原的是家用游戏主机的整机外观结构，建模过程中优先考虑了消费电子类产品的外观曲面连续性与装配间隙控制，所有外观面均做了G1连续处理，避免渲染时出现光影断层。从实际应用场景来看，这类主机多放置于客厅电视柜、桌面置物架等家居环境中，建模时充分考虑了设备放置的边界约束：整机采用双层叠放的长方体造型，边角做了小半径倒角处理，既避免尖锐边角带来的磕碰风险，也适配家居环境的视觉协调性，整机长宽高比例控制在3:2.5:0.8左右，放置时占用的桌面投影面积较小，不会过多挤占置物空间。

　　从功能特性的还原角度，建模时完整复刻了主机正面的功能标识分区、侧面的散热缝隙预留结构、上下壳体的拼合止口位置，这些结构细节并非单纯的外观装饰：上下壳体的拼合止口设计直接决定了整机装配后的缝隙均匀度，建模时将止口的配合间隙控制在0.2mm，既保证外壳装配的卡扣安装余量，也避免间隙过大进灰影响内部元器件。侧面的散热缝隙建模时做了等距阵列处理，缝隙宽度统一为1.5mm，既保证内部硬件工作时的空气流通散热需求，也避免大尺寸缝隙导致异物进入机身内部。

　　设计思路上，这类消费数码产品的建模优先遵循外观优先、结构适配的原则，先通过基础方块拉伸做出整机的主体轮廓，再通过分割线、拔模处理做出上下壳体的分模面，之后逐步添加表面的品牌标识、接口预留位、脚垫安装位等细节。建模时特意将底部的支撑脚垫做了0.8mm的凸起高度，这个高度是为了保证主机放置时底部与桌面留有足够的通风间隙，避免底部贴合桌面阻碍散热风道。顶部的品牌标识做了下沉0.1mm的浮雕处理，还原真机的丝印标识的视觉层次感，同时避免标识凸起过高在堆叠放置其他物品时被刮蹭磨损。

　　从结构设计从业者的角度来看，这类数码产品的外观建模不仅要还原视觉效果，更要兼顾实际生产中的工艺可行性：所有外观面的拔模角度统一设置为1.5度，满足注塑生产时的脱模要求，不会出现外观面拉伤的问题；边角的倒角半径统一控制在R2-R5之间，避免注塑时出现应力集中导致的壳体开裂问题。整机的安装边界也做了充分考量：背部的接口区域预留了足够的插拔空间，建模时将接口区域距离机身侧边的距离控制在15mm以上，保证各类线材插拔时不会被桌面边缘遮挡，适配日常使用的操作需求。
