便携盒式手动钢卷尺结构设计

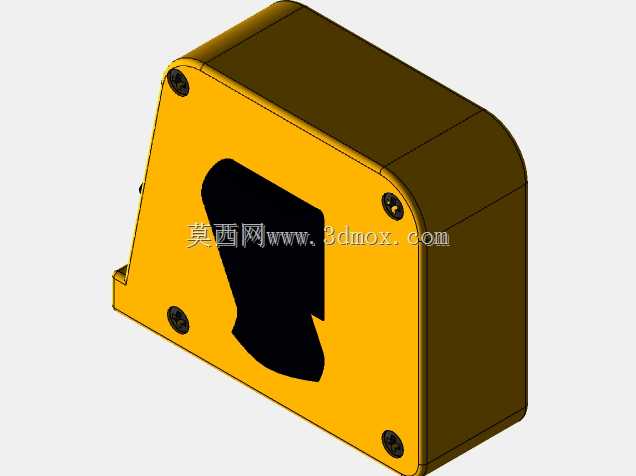

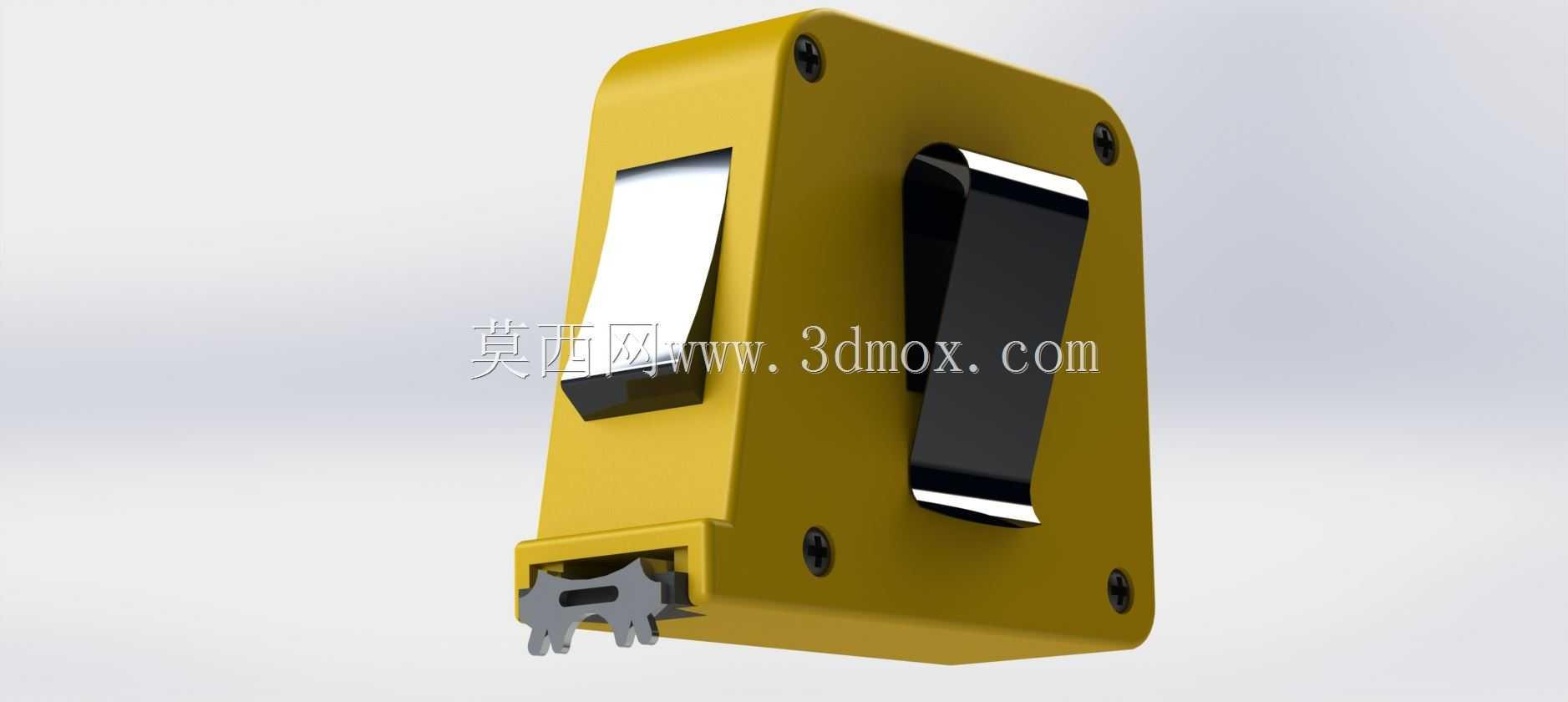

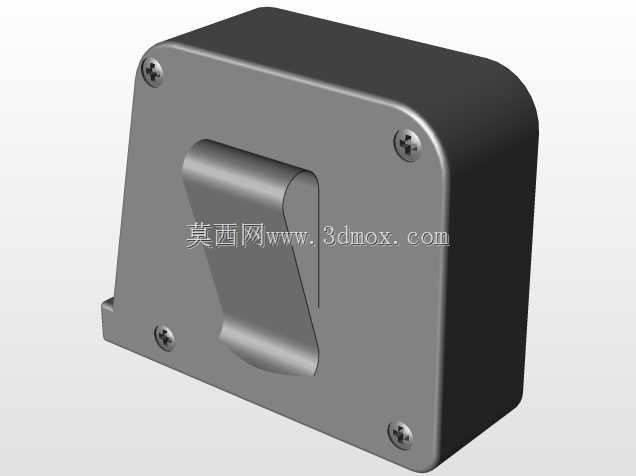

　　日常机械加工、设备检修、家装施工、物料盘点场景里，手动钢卷尺是一线作业人员随身配备的基础测量器具，这款盒式卷尺的结构设计完全围绕高频户外、车间作业的实际使用需求展开，没有多余的装饰性结构。从结构设计逻辑来看，外壳采用抗冲击的硬质工程塑料材质，整体做了圆角过渡处理，避免作业时磕碰边角造成壳体开裂，同时贴合手掌握持的弧度，长时间单手握持测量也不会产生明显硌手感。壳体侧面设置的两个功能按键，分别对应尺带锁止与自动回收控制，锁止按键采用大尺寸按压面设计，佩戴劳保手套时也能轻松按压触发，不会出现戴手套时按不动、按不准的问题；回收拨片做了内凹式防滑处理，拨动时的阻尼感经过调校，既不会因为误碰触发尺带回缩，也不会因为阻尼过大导致拨动费力。

　　尺带出口位置做了金属耐磨衬套，避免长期伸缩摩擦导致壳体出口处磨损变毛，刮花尺带表面的刻度镀层，同时出口处的卡位结构能让尺钩在完全回收时刚好卡在衬套位置，不会出现尺带完全缩进壳体内无法拉出的故障。尺带本身采用高碳钢材质做淬火处理，表面镀有耐磨防锈涂层，伸出两米长度时的下挠量控制在合理范围，不会因为尺带过软导致测量读数偏差，尺头的活动挂钩预留了内外径测量的补偿间隙，测量工件内尺寸时挂钩回缩补偿厚度，测量外尺寸时挂钩伸出贴合端面，保证读数精度符合常规工程测量的公差要求。内部的卷簧结构做了恒力调校，尺带回缩时的速度均匀，不会因为回缩速度过快导致尺带甩动打伤操作人员，也不会出现回缩到末端时冲击力过大撞坏尺钩的问题。

　　整体外形尺寸控制在单手握持的合理范围，不需要额外的安装固定结构，平时可以放在工具包、工作服口袋里随身携带，适配从毛坯尺寸粗测、安装定位量距到物料尺寸核验的各类短距离测量场景，结构上没有易损的外露小零件，能适应车间多粉尘、轻微磕碰的恶劣使用环境，日常维护只需要定期清理尺带表面的泥沙污渍，不需要额外加注润滑油，长期使用的故障率极低。
