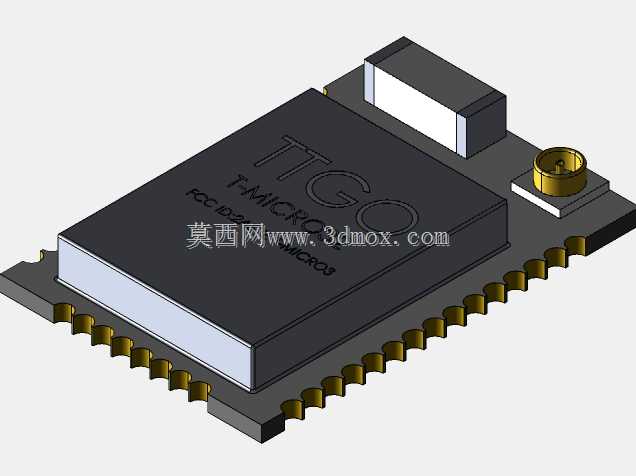

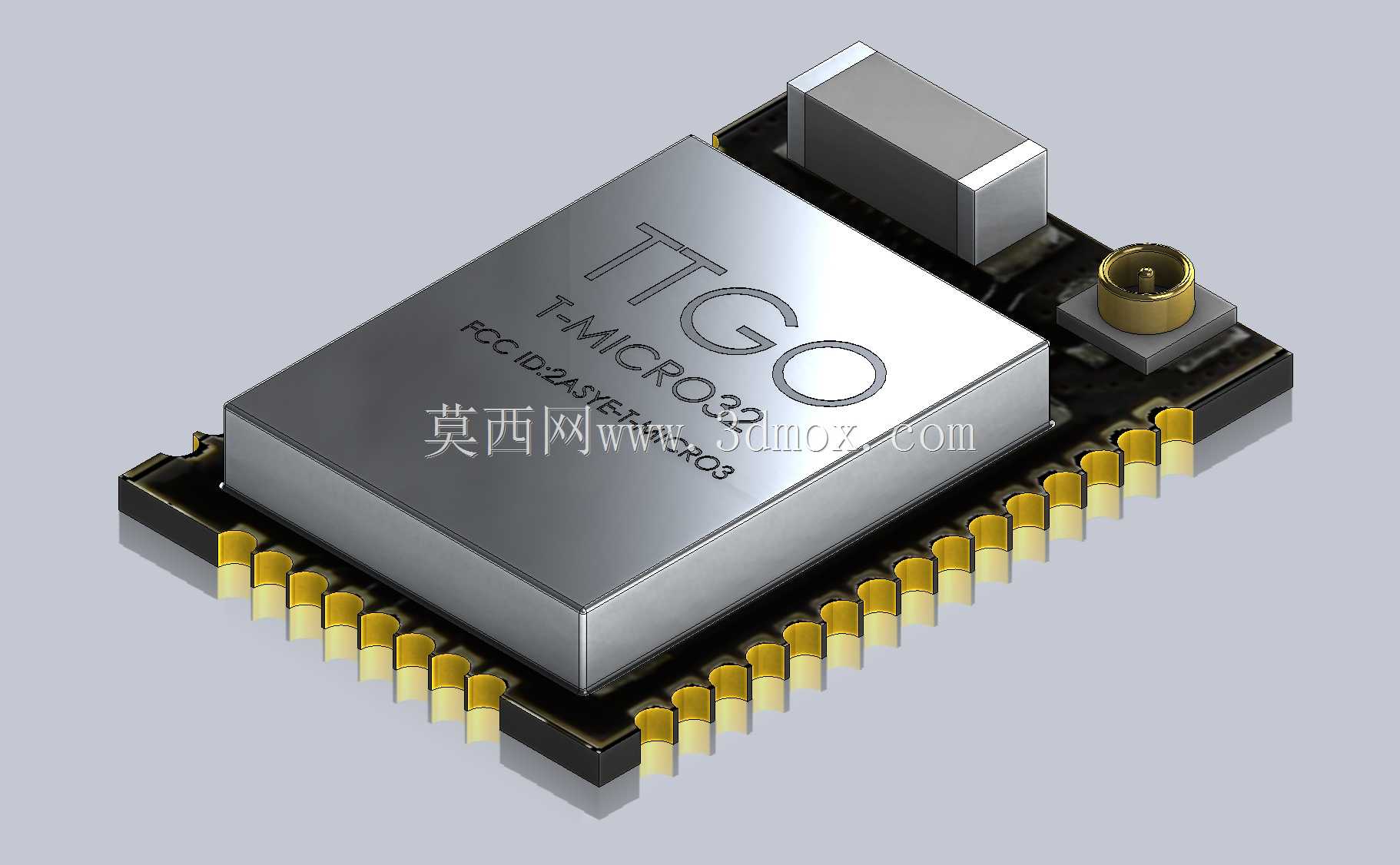

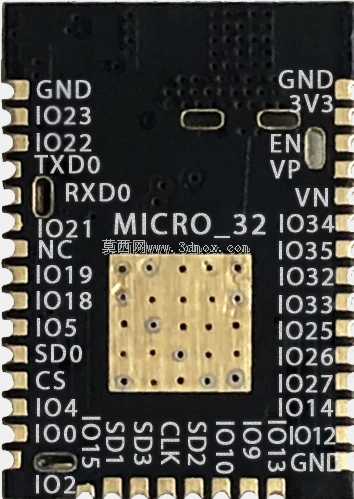

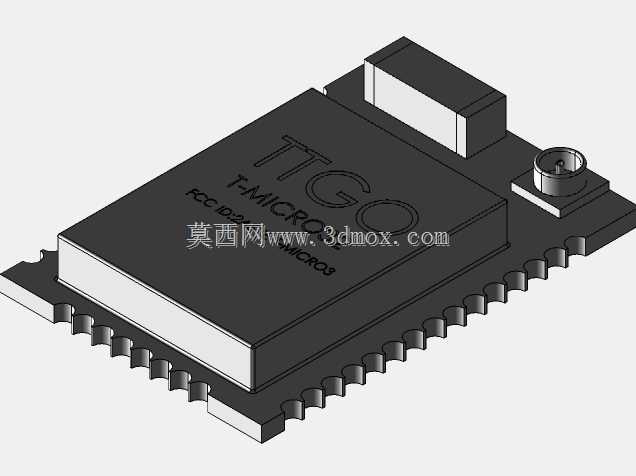

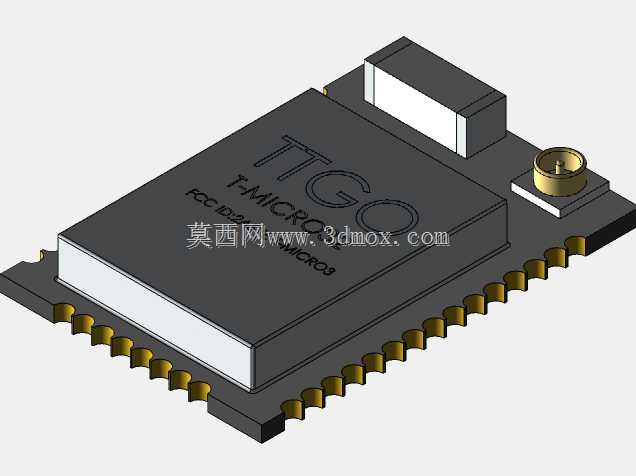

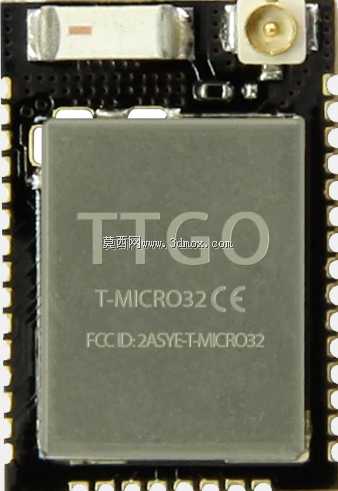

LilyGOTTGO-Micro32开发板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294773
  • LilyGOTTGO-Micro32开发板结构设计
  • LilyGOTTGO-Micro32开发板结构设计
  • LilyGOTTGO-Micro32开发板结构设计
  • LilyGOTTGO-Micro32开发板结构设计
  • LilyGOTTGO-Micro32开发板结构设计
  • LilyGOTTGO-Micro32开发板结构设计

这款微型主控模块的结构设计,完全围绕嵌入式物联网终端的紧凑部署需求展开,在做整体布局时首先考虑的是狭小安装空间下的适配性,板载核心处理单元采用金属屏蔽罩全覆盖设计,既可以阻隔外界电磁干扰对核心射频电路的影响,也能避免模块工作时的电磁辐射对外围敏感电路造成串扰,屏蔽罩边缘与PCB板采用贴合焊接设计,没有多余突出结构,能最大化压缩整体垂直方向的占用空间。板侧排布的排针采用标准2.54mm间距设计,引脚伸出长度经过反复校核,既可以满足直插面包板做原型验证的插接深度要求,也能适配SMT贴片焊接的批量生产工艺,排针根部与PCB板预留了0.3mm的工艺间隙,避免焊接时焊锡溢流导致相邻引脚短路。板端搭载的IPEX射频同轴连接器,布局位置特意避开了排针插接操作的干涉区域,天线安装后不会和外接的杜邦线、接线端子产生空间冲突,连接器的焊接固定盘做了加大处理,能承受日常插拔天线时的侧向应力,避免长期使用后焊盘脱落的问题。模块侧边的无源晶振采用独立的金属封装固定,和主屏蔽罩之间预留了足够的爬电距离,晶振下方的PCB区域做了铺地隔离处理,减少时钟信号对射频接收链路的干扰。在实际项目应用中,这类微型主控模块常被部署在可穿戴传感终端、小型环境监测节点、智能家居内嵌控制单元这类对安装体积有严格限制的场景,设计时特意将所有外接接口都排布在板边同一侧,方便终端设备做内部走线规划,不需要在设备壳体上开设多个分散的过线孔。PCB板的四个边角做了R0.5mm的圆角处理,既可以避免安装时板边毛刺划伤操作人员,也能减少模块塞入设备壳体时的卡滞问题,板上所有元器件的最高高度都控制在屏蔽罩顶面以下,没有突兀的凸起结构,安装时只需要预留对应屏蔽罩高度的垂直空间即可,不需要额外为个别元器件做避让槽设计。做结构建模时,每一个元器件的安装公差都做了冗余校核,排针的位置度公差控制在0.1mm以内,屏蔽罩的外形尺寸公差预留了0.2mm的装配余量,不管是做3D打印的定制壳体,还是开模做量产外壳,都能直接匹配安装,不需要反复调整结构尺寸。模块整体的长宽尺寸适配标准邮票孔模块的通用安装规范,既可以通过排针插接在底板上,也可以直接焊接在定制载板上,两种安装方式的空间边界都在建模时做了明确标注,方便结构工程师在做整体设备布局时快速评估安装可行性,不需要反复核对元器件 datasheet 去核算干涉范围。
