工业级车载通讯调制解调器结构设计

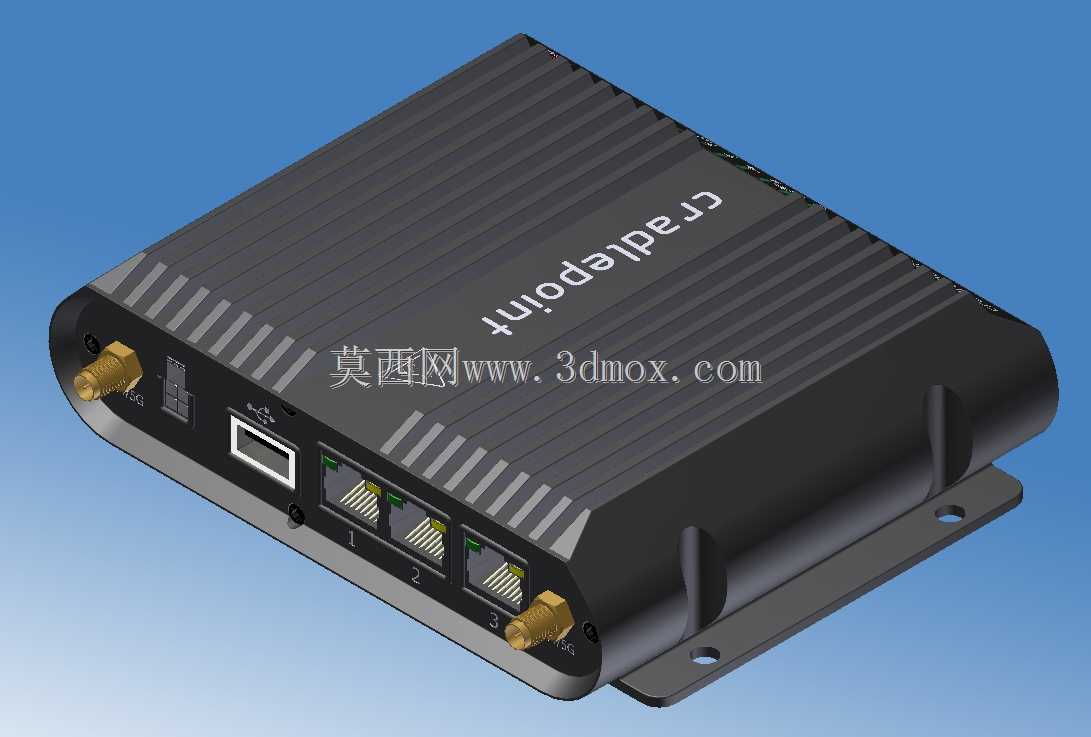

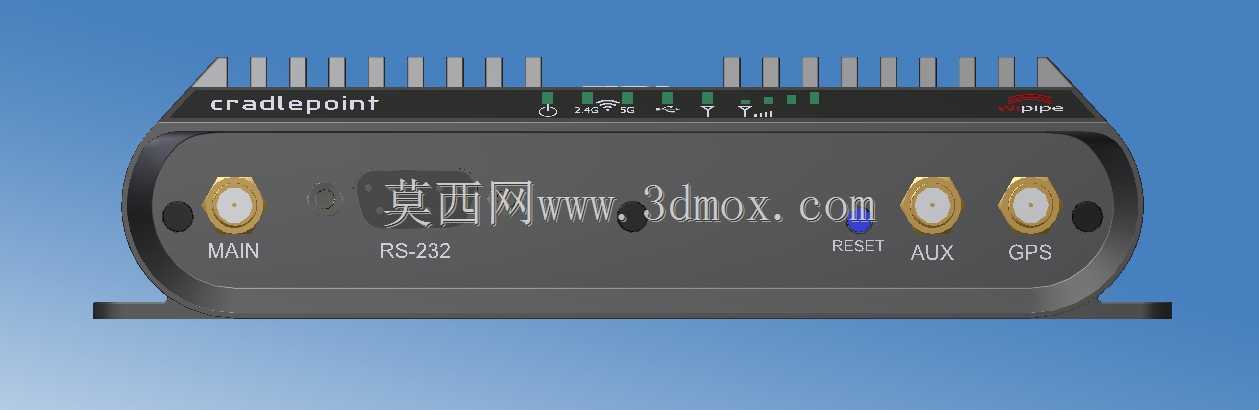

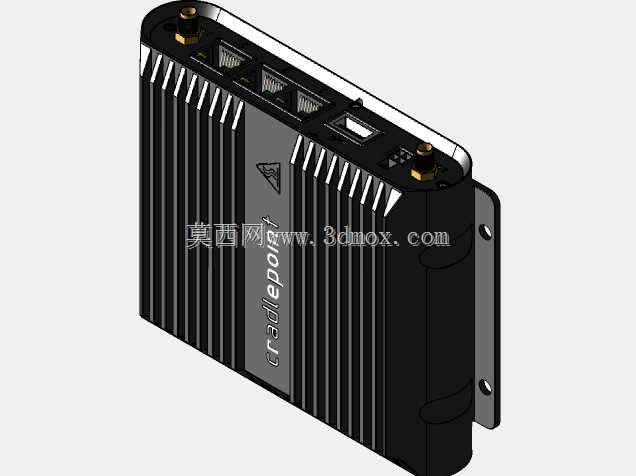

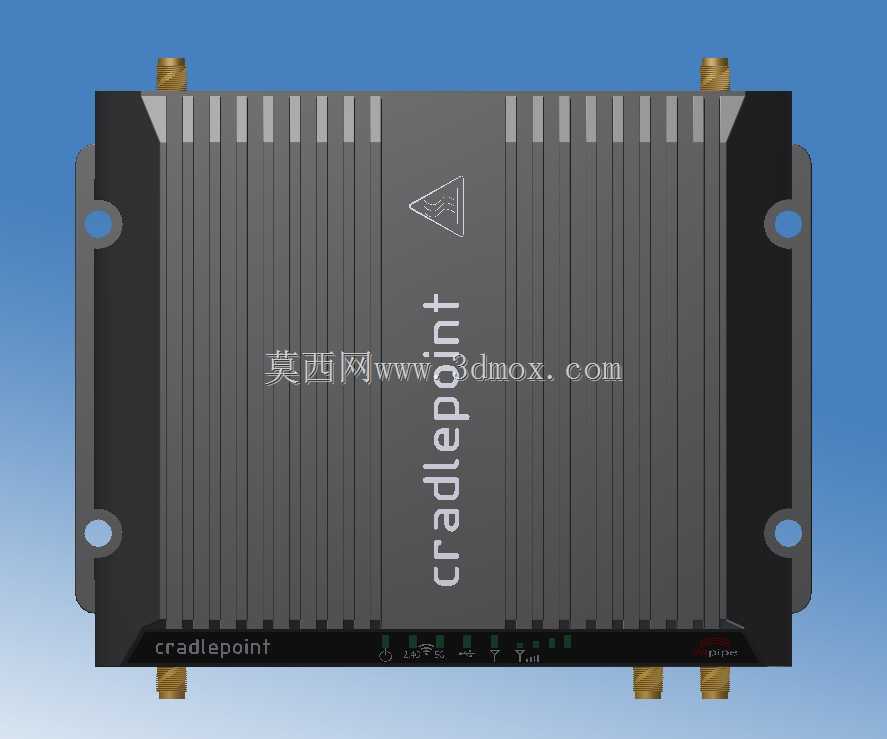

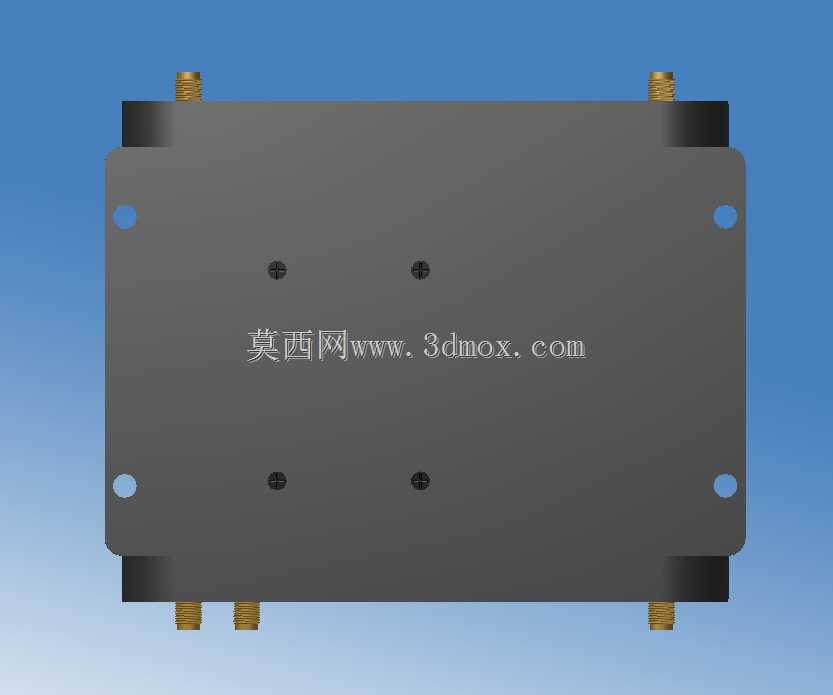

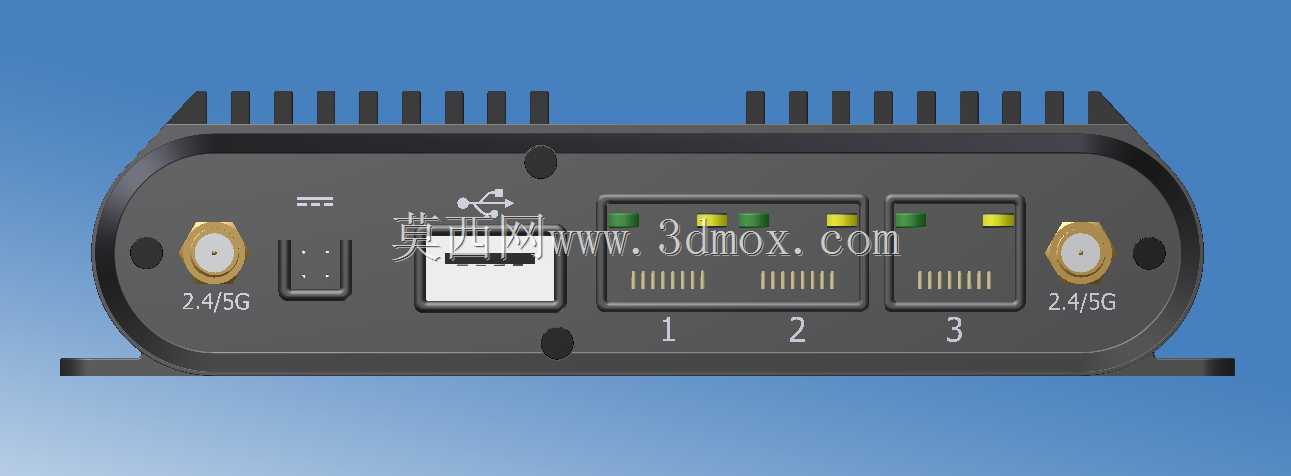

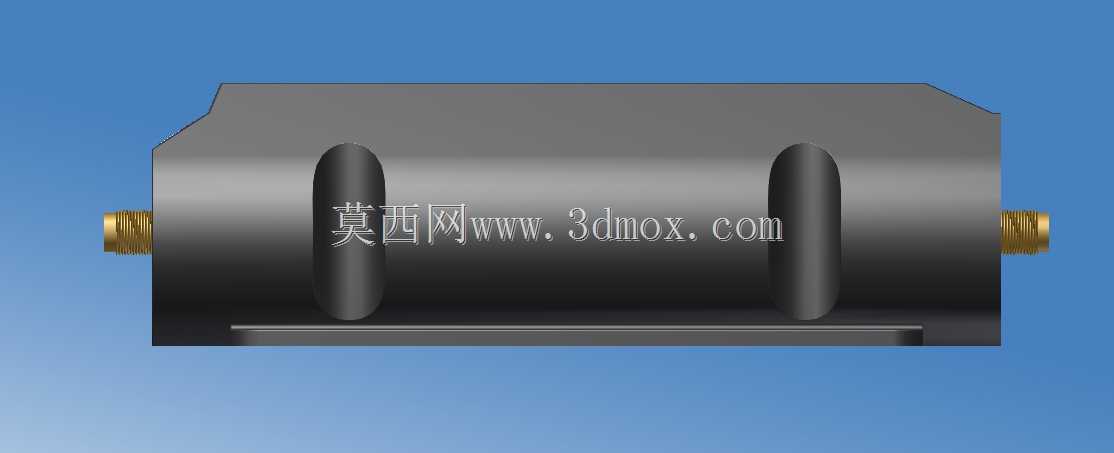

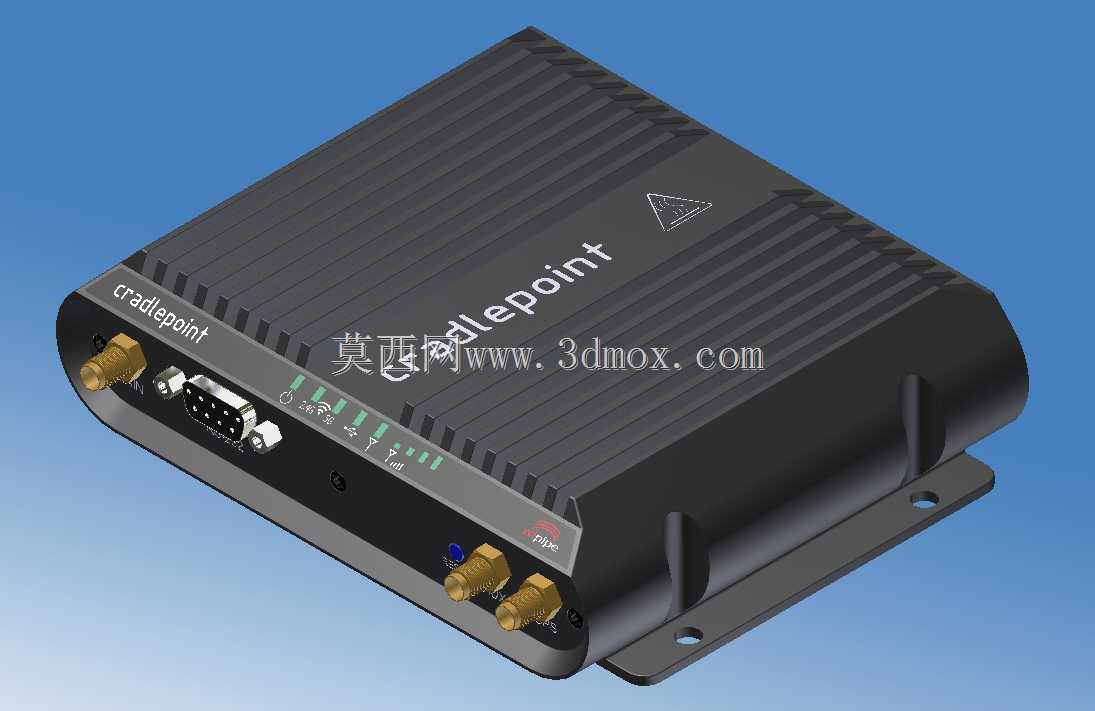

这款调制解调器的结构设计完全围绕工业车载、户外无人值守站点的实际部署需求展开，在做三维结构搭建时，首先要考虑的是复杂工况下的安装适配性，设备底部预留的带安装孔的固定支耳，是按照车载设备安装的通用间距做的孔位设计，既可以通过螺栓固定在车载设备舱的安装板上，也能适配标准机柜内的导轨旁装固定位，支耳做了折弯加强处理，避免车辆行驶过程中的持续振动导致固定位断裂。设备壳体采用上下扣合的铝合金挤压型材加两端端盖的结构，上壳体表面做了密集的平行散热筋，这部分的设计不是装饰性结构，而是根据设备满负载运行时的芯片发热功率计算的散热面积，不需要额外加装散热风扇，就能满足-40℃到70℃环境温度下的持续工作需求，同时全密封的壳体结构能达到IP64的防护等级，阻挡户外场景下的灰尘、溅水侵入内部电路。前面板的接口布局完全按照现场接线的操作逻辑排布，射频接口采用镀金的SMA接头，分别对应蜂窝网络、GPS定位的天线连接，接头位置做了内凹设计，避免安装过程中磕碰导致接头根部断裂；DB9串行接口用来对接现场的工业PLC、采集终端的数据传输，接口旁预留的状态指示灯做了内藏式导光设计，既可以在光线不足的设备舱内清晰观察设备运行状态，又不会因为指示灯突出壳体造成积灰或者磕碰损坏。做结构设计时特意将所有接口都布置在同一侧面板，现场布线时所有线缆都可以从同一方向走线整理，不会出现线缆交叉缠绕的情况，也方便后续维护时插拔接口不用挪动设备位置。壳体侧面的警示标识位置做了下沉式的凹槽，标识粘贴后不会因为安装、搬运过程中的摩擦导致标识磨损脱落。内部的电路板固定柱采用和壳体一体成型的结构，减少额外的固定零件数量，装配时只需要将电路板对准固定柱锁紧即可，能有效提升装配效率，同时一体柱的抗震性能比额外加装的铜柱更好，适配车载场景下的持续振动工况。端盖和型材壳体的接缝处预留了密封胶条的安装槽，装配时胶条受压后能完全填充接缝间隙，避免潮气侵入内部电路，所有接口的位置都做了防水圈的安装位，搭配带防水尾缆的接头就能实现整机的密封防护。设备的整体外形尺寸控制在紧凑的范围内，不会占用过多的设备舱安装空间，同时壳体的边角都做了圆角处理，避免安装维护时锋利的边角划伤操作人员。
