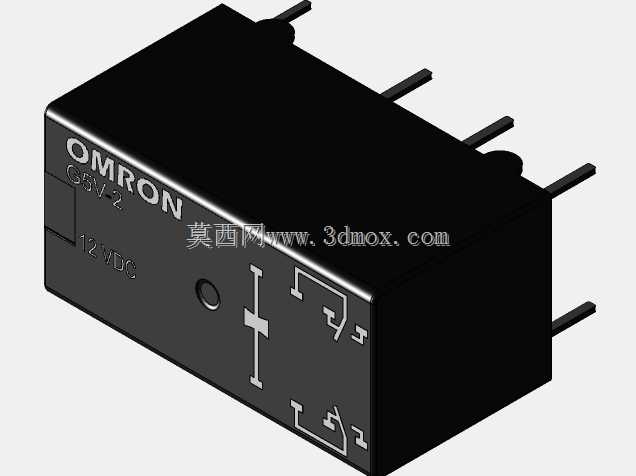

欧姆龙G5V-2信号继电器三维结构

在工控板卡开发、小型测试仪器、通讯信号切换回路的设计工作里，这类小型信号继电器的选型与结构适配，往往是决定PCB布局合理性、后期装配顺畅度的关键细节。不少刚接触硬件结构设计的工程师，容易只关注触点负载、线圈电压这类电气参数，忽略元件的实际外形尺寸、引脚排布、安装边界，等到打样回来才发现引脚和焊盘对位偏差、元件高度超出壳体预留空间，或是相邻元件的安全间距不足，不得不重新改板拖慢项目进度。

这款G5V-2属于超小型双组信号继电器，核心功能是实现弱信号回路的通断切换，两组转换触点可以同时完成两路独立信号的切换动作，线圈侧采用12V直流驱动，触点侧能承载小功率信号负载，常见于测试测量设备的通道切换、工业控制板卡的信号隔离、通讯设备的线路转接场景，相比大电流功率继电器，它的动作响应速度更快，触点接触电阻稳定，不会因为长期小信号通断出现接触不良的问题，适合对信号传输可靠性有要求的回路。

做这个元件的三维建模时，首先要对照官方规格书的尺寸公差，把每一个引脚的直径、伸出长度、引脚间距精准还原，引脚的折弯角度要严格匹配实际插件的成型状态，避免在PCB装配仿真时出现引脚无法插入焊盘的问题。外壳部分的棱角、表面印字的定位、顶部凸点的尺寸都要和实物一致，尤其是外壳侧面的触点逻辑标识，建模时保留对应的凹凸结构，方便后期做装配检查时快速识别元件方向，避免生产时插件装反。

安装边界的设定上，要考虑元件本体的最大外轮廓，在PCB布局时预留足够的周边间隙，不仅要避开相邻的电容、电阻等贴片元件，还要给插件焊接时的焊锡流动、后期检修的镊子操作留出操作空间。元件的总高度要严格控制，对应外壳内部的安装层间距，避免盖上设备外壳后出现元件顶壳的问题。另外线圈引脚和触点引脚的排布间距，要符合安规要求的电气间隙，建模时把引脚的伸出长度做精准，才能在做PCB布线时提前规划好走线位置，避免高低压回路走线距离不足带来的安全隐患。

从实际使用的角度看，这类小型继电器的三维模型精准度，直接影响结构设计阶段的校验效率，不用等实物样品到手就能完成虚拟装配、干涉检查，提前发现布局上的问题，减少打样迭代的次数。建模时还要注意外壳底部和PCB表面的贴合间隙，预留出焊盘焊锡的厚度空间，避免元件贴装时出现壳体翘起、引脚虚焊的问题，每一处细节的尺寸还原，都是为了让设计从图纸到实物的转化过程更顺畅，减少生产环节的异常问题。
