四路固态继电器控制模块结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:294723
  • 四路固态继电器控制模块结构设计
  • 四路固态继电器控制模块结构设计
  • 四路固态继电器控制模块结构设计
  • 四路固态继电器控制模块结构设计
  • 四路固态继电器控制模块结构设计
  • 四路固态继电器控制模块结构设计

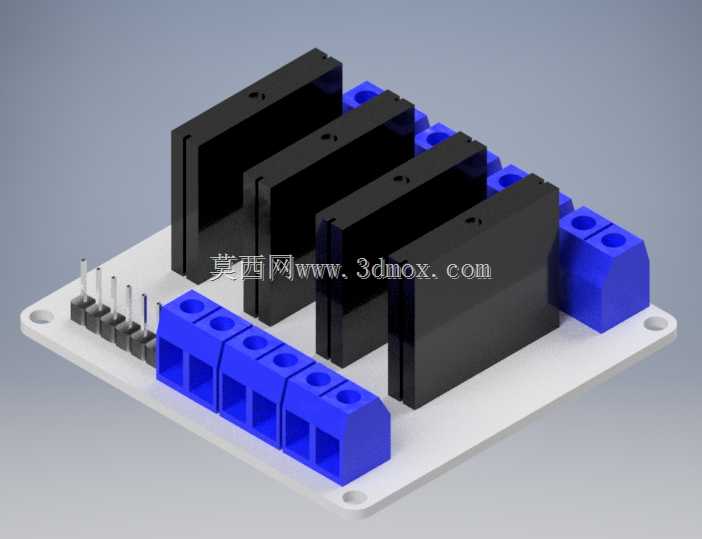

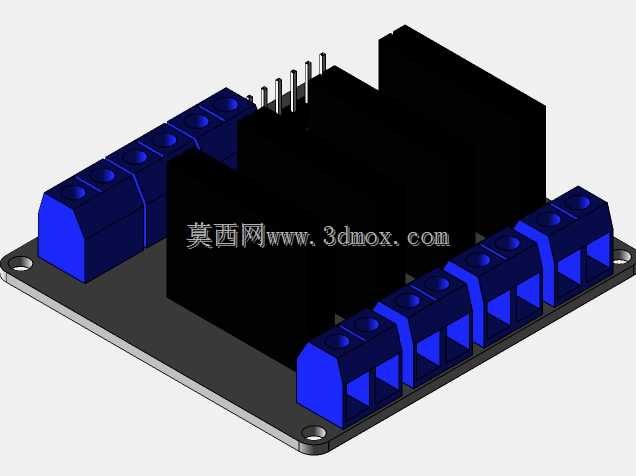

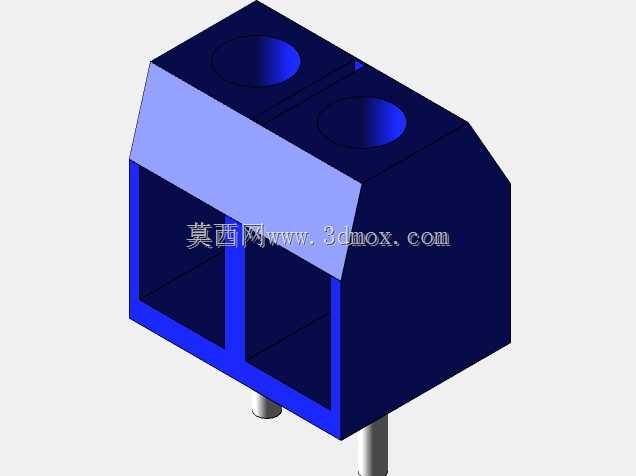

这款四路集成式固态继电器组件,主要面向工业自动化控制回路的小功率负载通断场景,常见于小型流水线工位信号切换、实验台电控回路搭建、非标设备的弱电控制强电转换环节,相比传统电磁继电器,它没有机械触点的吸合弹跳问题,切换过程无电弧、无机械磨损,长时间高频通断工况下的使用寿命远高于同规格电磁式继电器,适合需要频繁启停负载的控制场景。从结构设计来看,整个模块采用一体化载板布局,四路继电器单元沿载板长度方向等距排布,每路单元的输入侧预留直插式排针引脚,可直接与单片机控制板、PLC输出端子排对接,不需要额外焊接转接线路,输入侧的引脚间距符合标准2.54mm排距规范,能直接适配通用杜邦线连接,降低现场接线的工作量。输出侧采用蓝色螺钉式接线端子,每个端子对应一路负载的接线位,端子的压线范围可覆盖0.5-2.5平方毫米的多股铜芯线,足够承载单路5A以内的交流或直流负载通断需求,端子的防误插隔条设计能避免相邻接线位的导线误碰短路,提升接线后的电气安全性。载板的边角位置预留了两个直径3.2mm的安装固定孔,孔位间距匹配通用DIN导轨安装附件的尺寸,既可以用M3螺钉直接固定在设备内部的绝缘安装板上,也能搭配导轨卡扣卡装在标准电控柜导轨上,安装边界的预留空间考虑了接线后的导线弯曲半径,不会出现端子接线后与周边元器件干涉的问题。每个继电器单元的黑色塑封外壳与载板之间采用卡扣加定位柱的固定方式,外壳的散热筋结构沿垂直方向布置,能在模块竖直安装时利用空气自然对流带走通断过程中产生的热量,不需要额外加装散热风扇即可满足额定负载下的散热需求,塑壳的绝缘等级满足低压电控设备的绝缘要求,可避免相邻回路之间的爬电风险。设计过程中特意将输入与输出端子分置载板的两侧,强弱电回路在载板上的走线路径完全分隔,不会出现强电串入弱电控制回路的问题,每路继电器的输入输出之间都预留了足够的电气间隙,符合低压电控设备的安规设计要求。模块整体的外形尺寸紧凑,四路排布的总宽度不到70mm,长度约90mm,在小型电控箱内安装时不会占用过多安装空间,适合集成在空间紧凑的小型控制设备内部。
