Ender3系列3D打印机灯丝线轴支撑结构

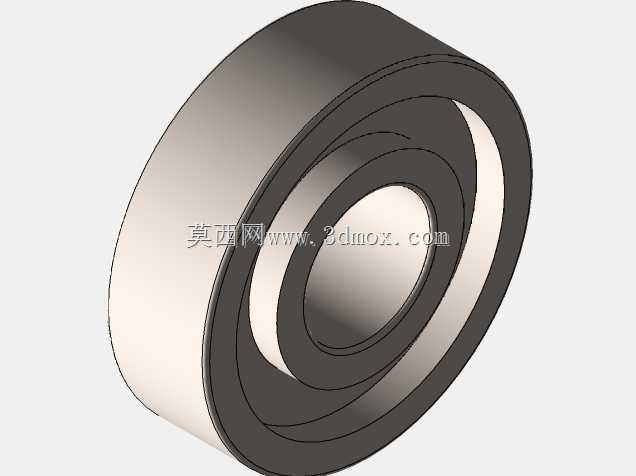

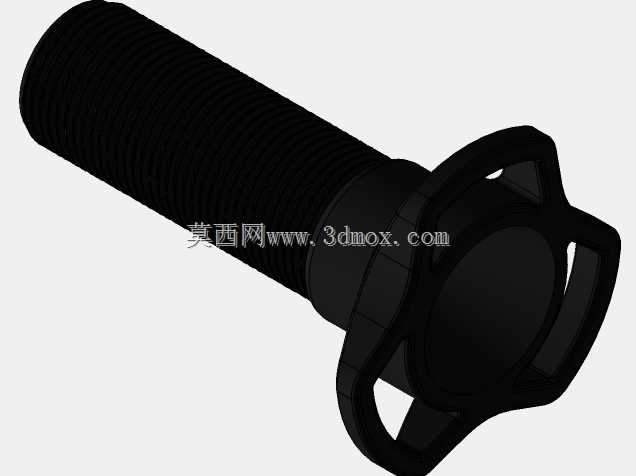

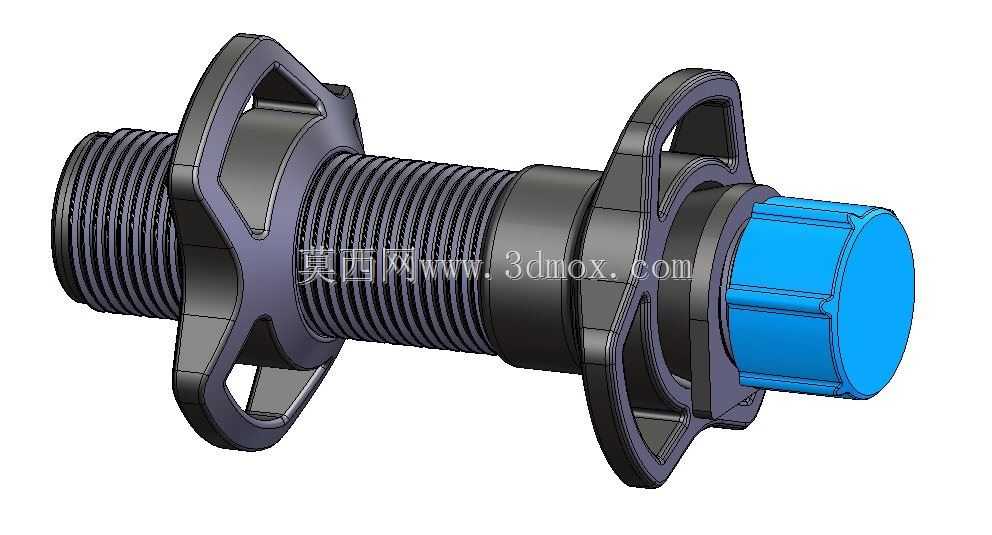

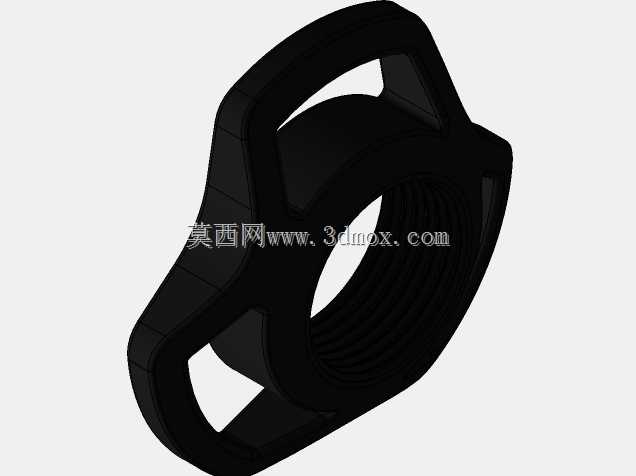

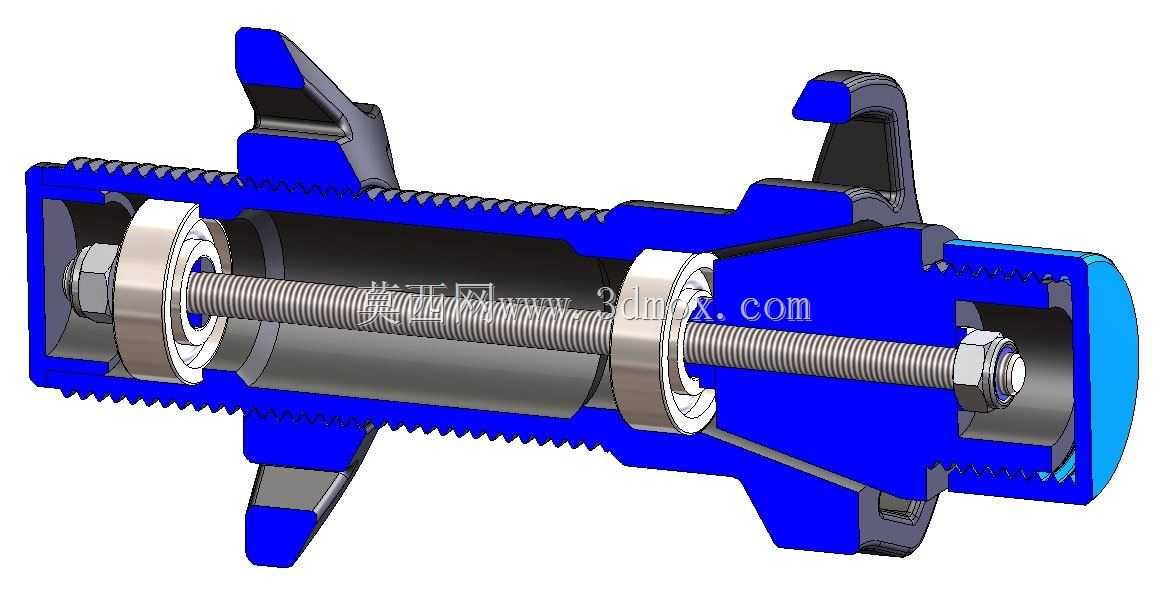

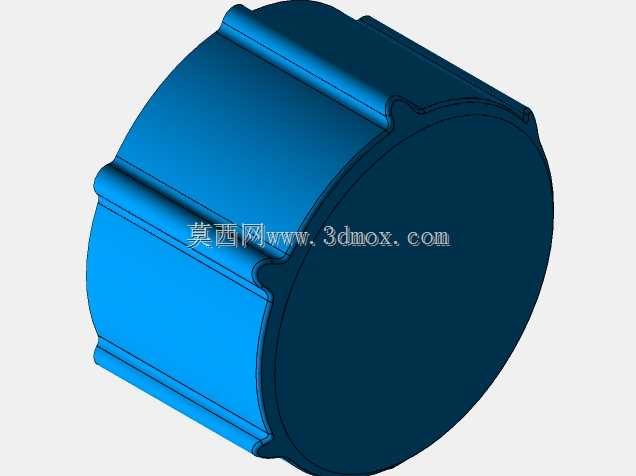

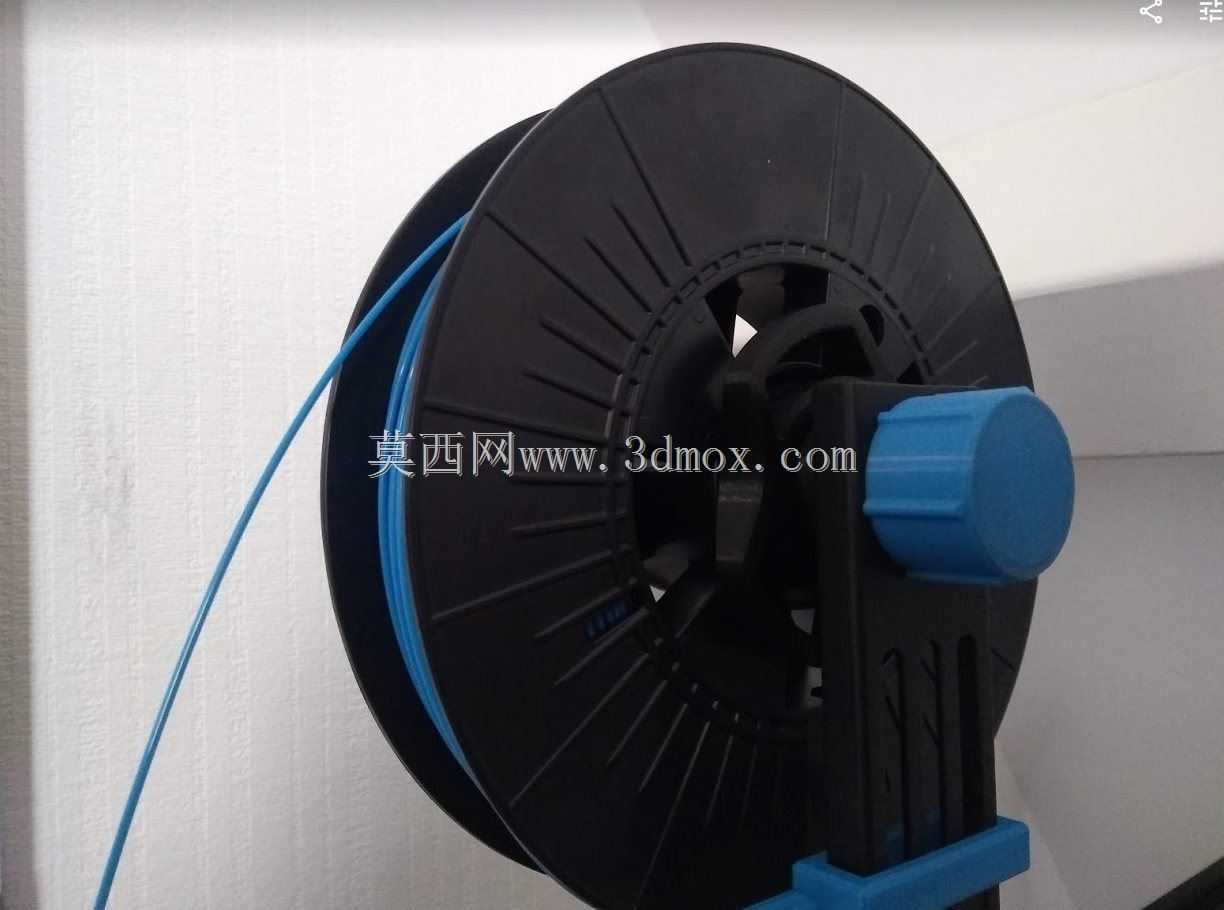

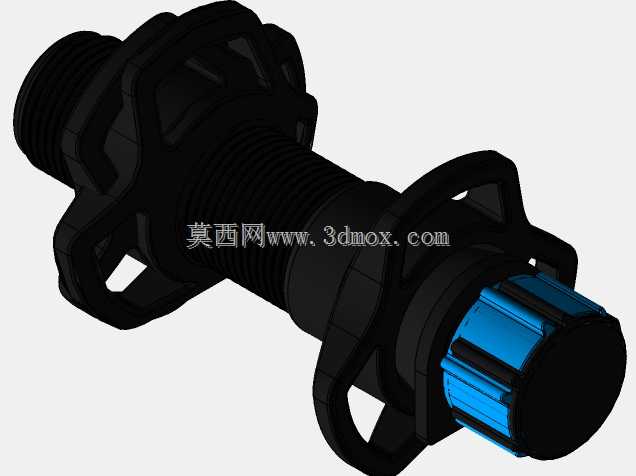

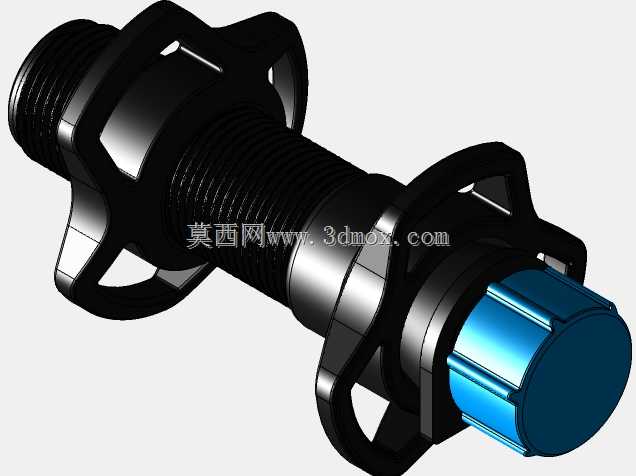

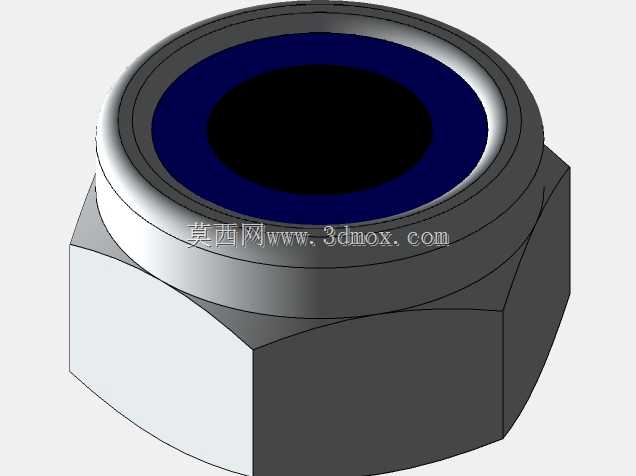

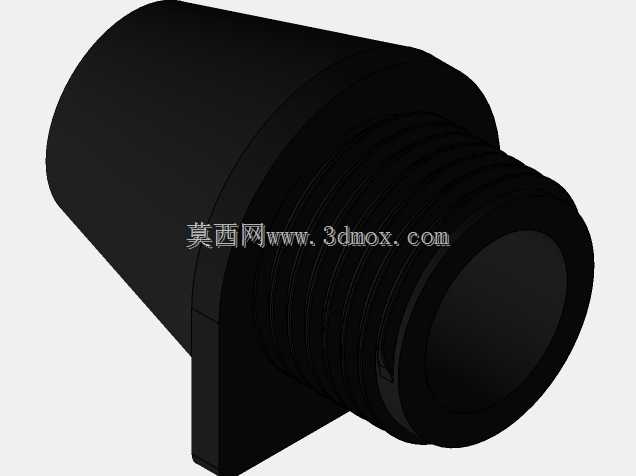

这款线轴支撑结构主要适配Ender3 pro与V2型号的桌面级FDM3D打印机，安装在设备型材框架的侧端预留位，用来承托成卷的打印耗材，避免耗材卷在送料过程中出现卡滞、偏移或者过度拉扯的问题，保障送料路径的顺畅稳定。从结构设计来看，整体采用贯穿式轴体作为核心承载部件，轴身设置多段外螺纹结构，配合两个带镂空减重的法兰式限位挡片，可通过螺纹旋合调整两个挡片的间距，适配不同宽度规格的耗材线轴，不需要额外更换配件就能兼容市面主流的1kg装常规耗材卷，部分窄幅的小容量测试耗材卷也能通过调整挡片位置实现可靠固定。轴体靠近安装端的位置集成了内嵌轴承结构，线轴套入后可随耗材牵引顺畅转动，相比无轴承的简易插杆结构，能大幅降低送料阻力，避免耗材被拉扯变形导致的打印断料、出料不均问题，尤其是在高速打印工况下，低阻尼的转动结构能让送料轮的负载更稳定，减少挤出机丢步的概率。轴体末端设置快旋式蓝色端盖，端盖带防滑凸棱，徒手就能完成拆装，更换耗材卷时不需要借助额外工具，拧开端盖即可套入新的线轴，再旋紧端盖就能完成固定，操作流程比传统的卡扣式结构更便捷，也能避免卡扣长期使用出现疲劳断裂的问题。安装边界方面，轴体的安装端采用适配2020铝型材的卡接结构，可直接卡在设备框架的型材槽内，不需要对原有设备进行打孔改装，整体伸出长度控制在合理范围，不会和设备的Z轴运动组件、打印平台运动路径产生干涉，安装后线轴的转动范围完全处于设备侧方的安全空间内，不会出现运转时剐蹭设备外壳或者走线的情况。结构上的两处法兰挡片都做了三角镂空设计，在保证结构强度、足够限位支撑面的前提下，尽可能降低零件自身重量，减少安装位的承重负载，同时镂空结构也能减少3D打印制作该零件时的耗材用量，降低自制成本。轴身的螺纹段长度预留了足够的调节余量，即使是宽度略大于常规规格的第三方耗材卷，也能通过调整挡片位置完成固定，适配性覆盖了绝大多数桌面级FDM打印的常用耗材规格。在实际使用场景中，该结构能解决原厂简易支架转动阻尼大、耗材卷容易窜动脱落的问题，尤其是打印TPU等柔性耗材时，稳定的低阻尼转动支撑能避免耗材缠绕打结，让柔性耗材的送料过程更顺畅，减少打印失败的概率。
