适配SMuFF的SKR E3控制机箱结构设计

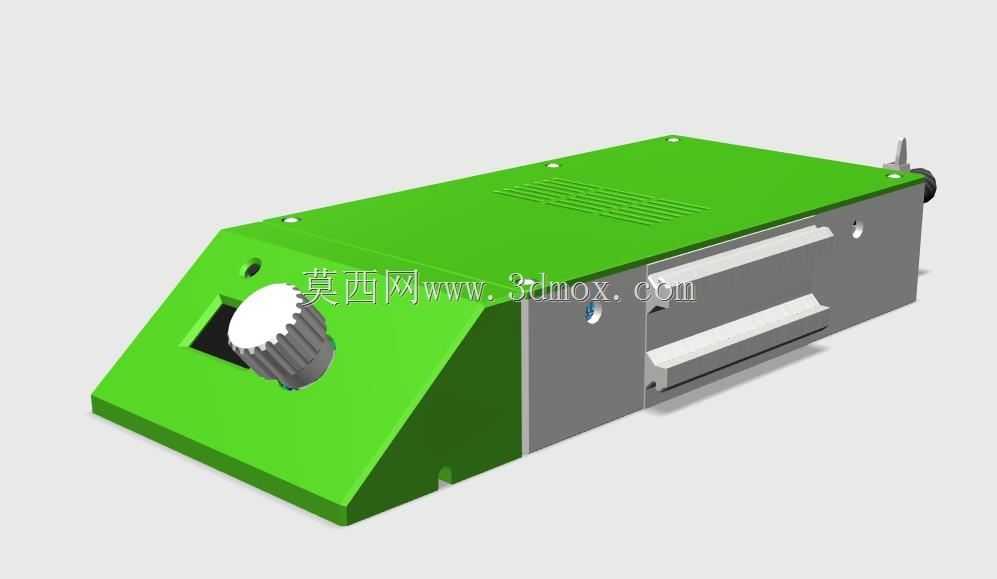

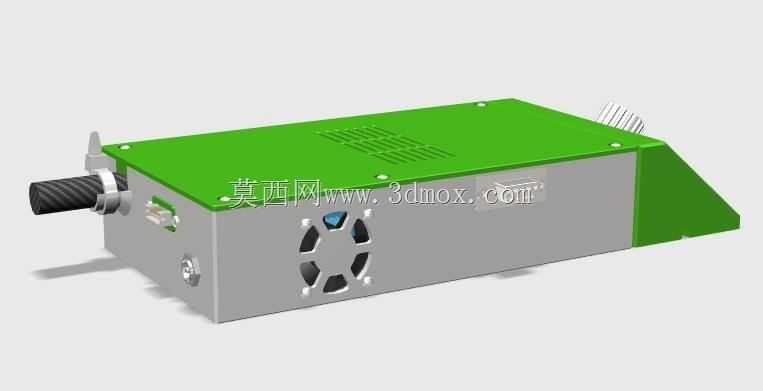

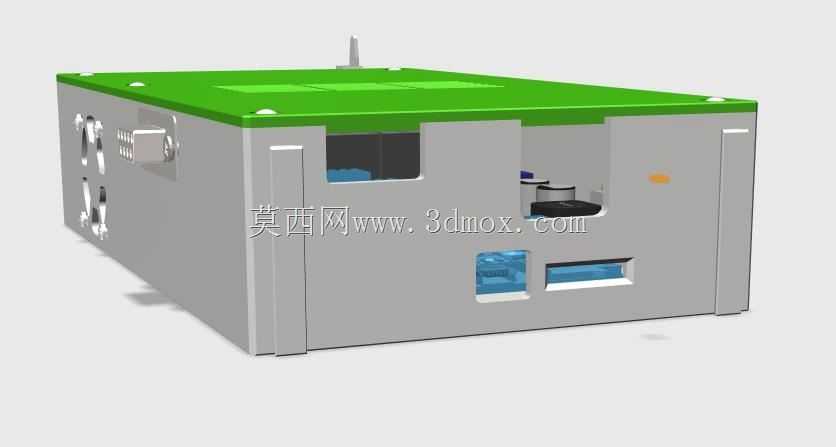

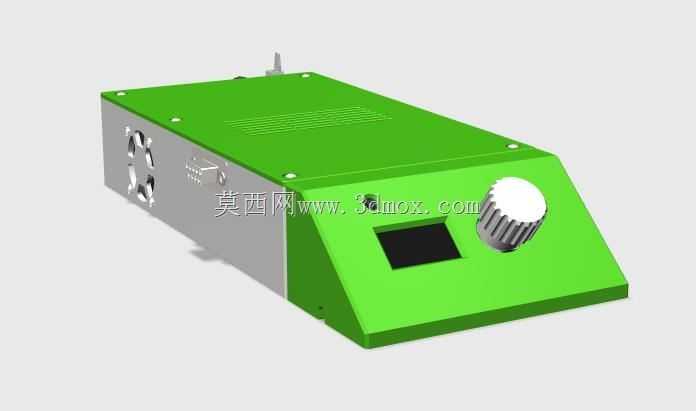

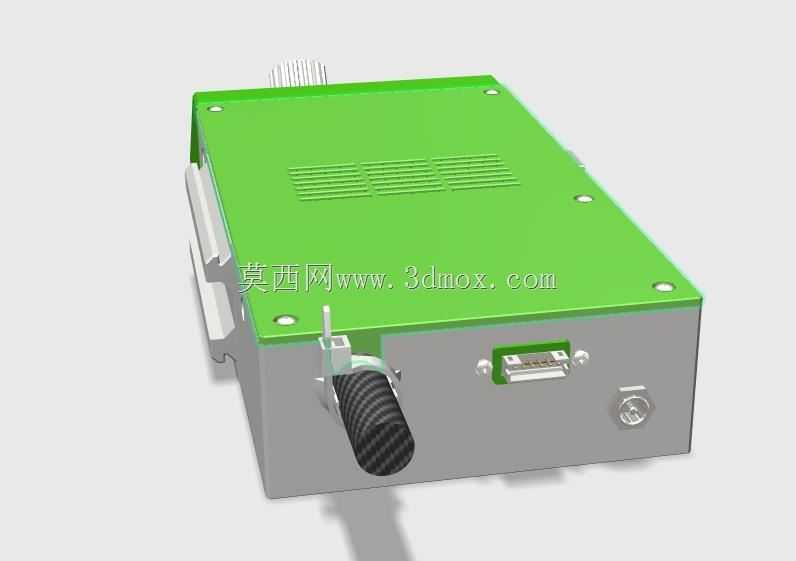

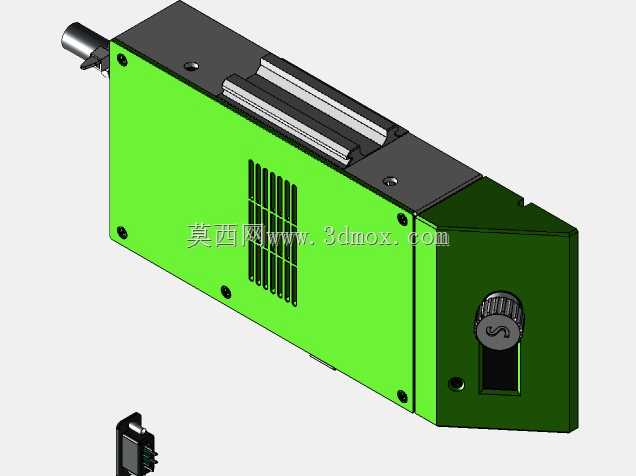

这款机箱是专门针对SMuFF多材料送料系统配套SKR E3控制板开发的安装承载结构，在桌面级FDM 3D打印多色改装场景中，能够解决控制板、配套功能模块分散安装带来的走线杂乱、防护不足、干涉运动部件的常见问题。从实际装机的角度看，设计时首先考虑了控制板的安装基准，在机箱内部预留了对应SKR E3（DIP版本）V1.1与V2.0两个版本板卡的固定孔位，不需要额外做转接件就能直接完成主板锁附，避免了改装过程中二次打孔、调整安装位的麻烦。不同于常规紧凑型控制箱仅预留主板安装空间的设计，这款机箱在主板旁侧专门规划了独立的拓展安装区域，能够同时容纳两个降压转换模块与一块继电器板，刚好匹配多材料送料系统需要额外供电、通断控制的功能需求，不需要额外外挂模块盒，所有电气元件都能收纳在机箱内部，大幅减少了外露线材被运动部件剐蹭的风险。机箱采用斜切面操作端的造型设计，操作面倾斜一定角度，上面集成了显示屏嵌入位与调节旋钮安装座，操作人员站在设备前方不需要俯身就能清晰查看屏幕参数、顺手完成旋钮调节，符合日常操作的人机工程要求。机箱侧面预留了散热风扇的安装位与通风开孔，对应主板驱动芯片、降压模块的发热区域，能够形成贯通的散热风道，避免长时间打印过程中箱内积温过高导致元件工作不稳定。机箱的安装边界做了通用化设计，底部预留的固定孔位能够匹配常规2020、2040铝型材框架的安装间距，既可以直接固定在3D打印机框架的侧方空位，也可以独立放置在设备旁的工作台面上，不需要额外定制安装支架。结构设计上采用上下盖拼接的装配方式，上盖为整体式覆盖件，通过侧边螺丝与下箱体锁合，日常维护时只需要拆下上盖就能触及所有内部元件，接线、更换模块都不需要完全拆解机箱。接线端全部布置在机箱的侧后方，对应电源输入、电机接口、传感器接口的出线位置预留了过线孔，能够配合防水接头或者护线套使用，整理线材时可以将所有外接线材统一从后侧引出，顺着设备型材框架走线，让整机外观更整洁，也能避免线材堆积在操作侧影响调节操作。机箱外壳的壁厚设计兼顾了结构强度与轻量化要求，既不会因为壁厚过薄导致安装后出现形变、挤压内部元件的问题，也不会因为用料过多带来不必要的重量负担，安装在铝型材框架上不会增加过多的负载，不会影响框架的整体稳定性。
