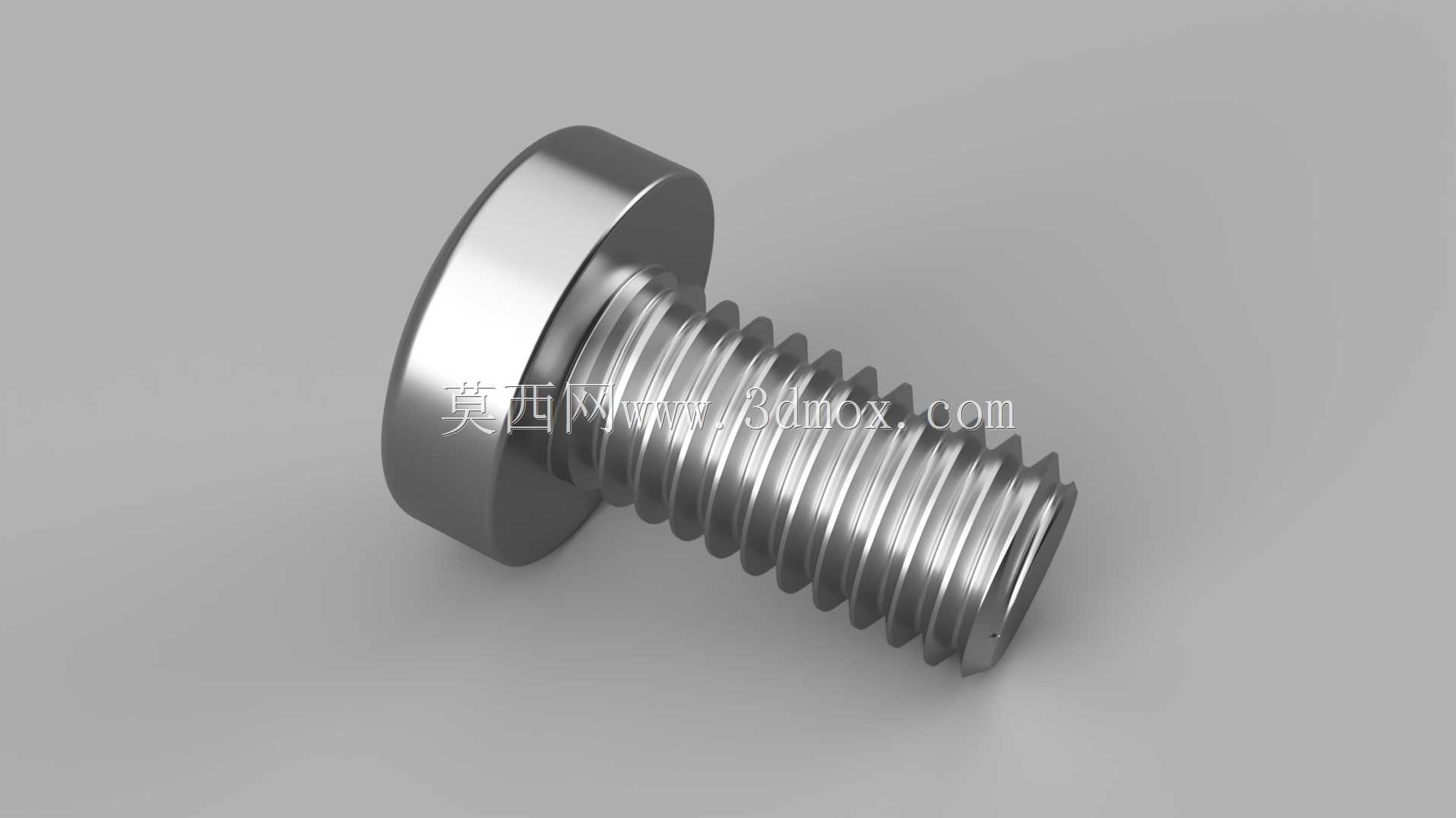

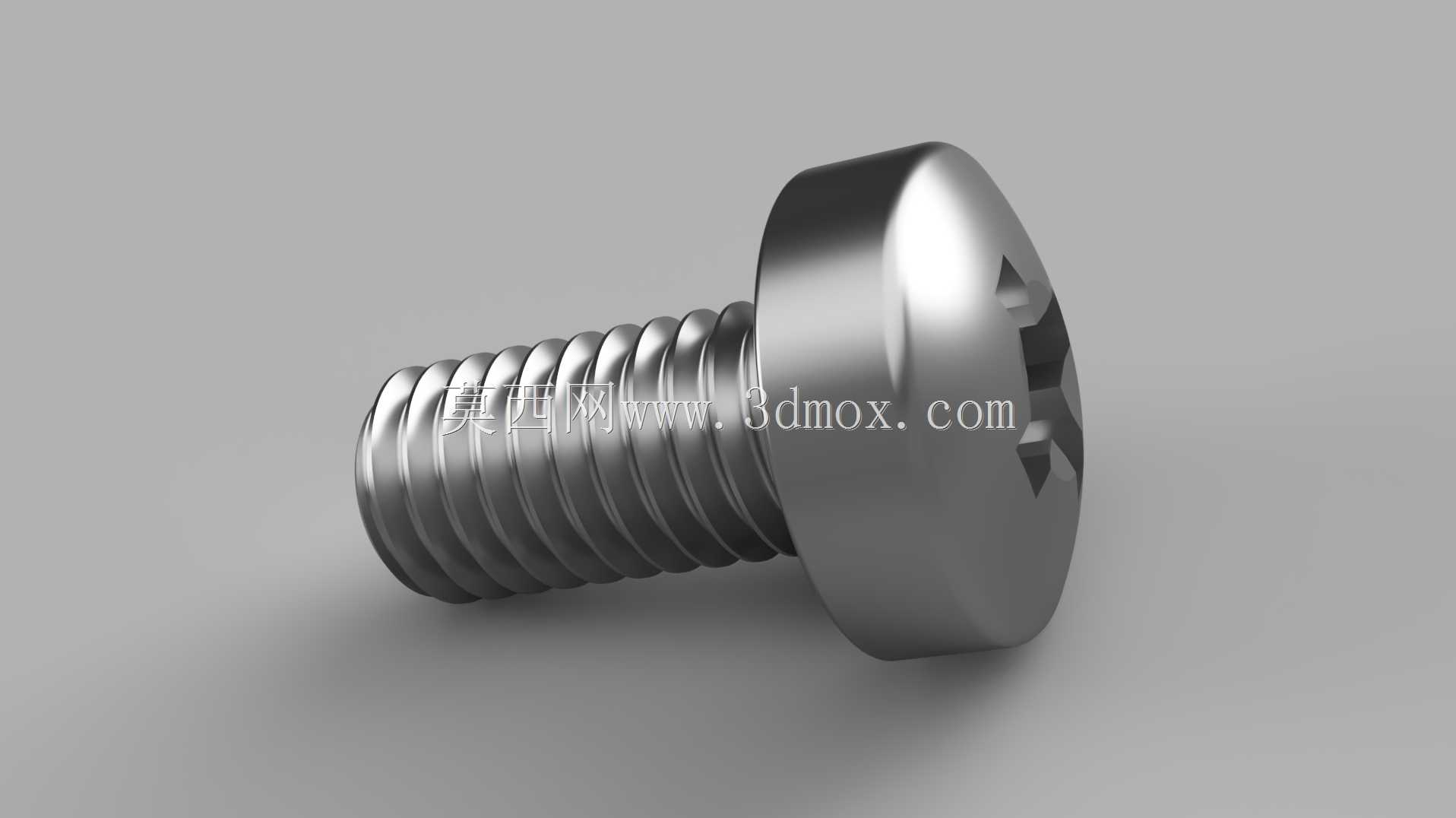

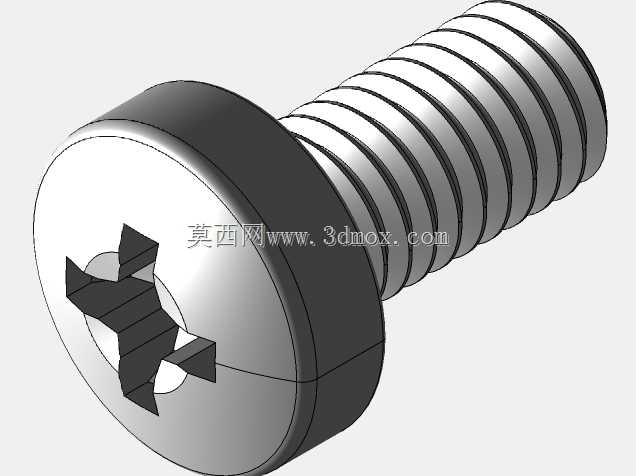

M3规格十字盘头6mm长度紧固螺钉

在消费电子外壳装配、小型仪器内部模组固定、低压电气端子排接线这类对安装空间有严格限制的场景里，这类小规格盘头十字螺钉的选用频率极高。不同于沉头螺钉需要在安装基面预先锪平沉孔的要求，盘头结构的螺钉可以直接在平整的安装面完成锁紧，不需要额外的基面加工工序，对于厚度较薄的钣金支架、注塑壳体而言，能避免沉孔加工导致的基材强度下降问题。从实际选型的角度看，M3的公称直径适配绝大多数消费电子、小型工控设备的预制安装孔位，6mm的螺杆长度可以满足总叠厚在3mm到5mm之间的多层连接件锁紧需求，螺杆部分的全牙结构能让整个啮合段都均匀承受锁紧拉力，避免半牙结构在叠层连接件之间出现的压合不实问题。头部的十字槽采用PH1规格的批头适配，这一槽型设计在手动装配、半自动电批装配场景下都有很好的兼容性，十字槽的对中特性比一字槽更好，装配时不容易出现批头滑脱划伤工件表面的问题，盘头的头部直径控制在5.5mm左右，压紧面的环形接触面积足够分散锁紧压力，在锁紧塑料件、薄铝片这类低强度基材时，不会因为压强过大出现基材表面压溃、发白的问题。建模过程中需要重点关注螺纹收尾处的退刀结构，实际量产的螺钉在螺纹末端会有不完整牙型的过渡段，建模时如果直接把完整螺纹延伸到螺杆末端，会和实际冷镦加工的零件形态存在偏差，也会影响装配干涉检查的准确性；头部的十字槽深度需要控制在合理范围，槽深过浅会导致批头啮合不足容易滑牙，槽深过深则会降低头部的结构强度，在额定锁紧扭矩下出现头部开裂的风险。这类紧固件在装配时的扭矩阈值通常在0.5N·m到0.8N·m之间，针对不同基材需要匹配对应的锁紧扭矩，在三维装配校验时，除了确认螺杆长度和安装孔深度的匹配关系，还要预留出至少1mm的螺纹啮合余量，同时要确认盘头头部的周边空间，预留出批头作业的操作空间，避免出现装配时批头和周边结构干涉的问题。
