英规带USB输出三脚电源插头结构设计

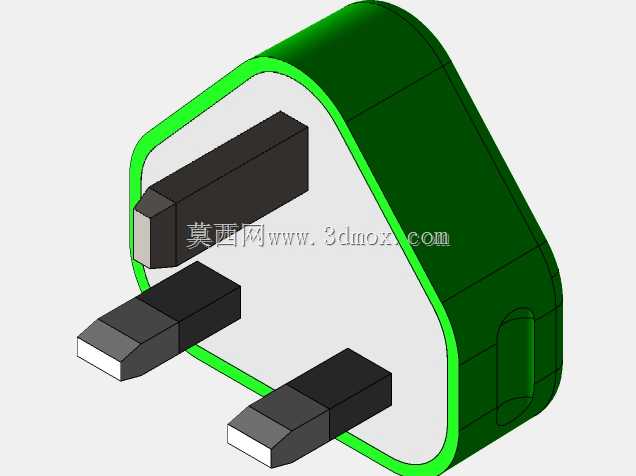

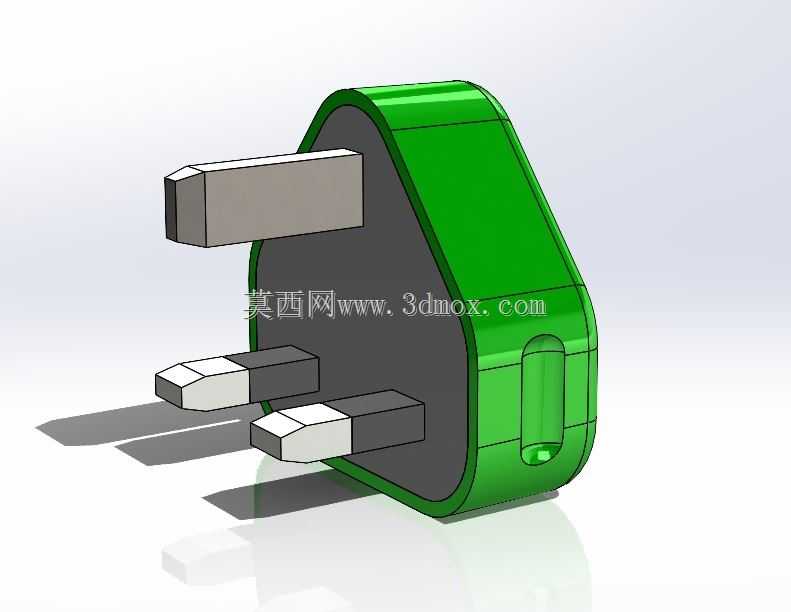

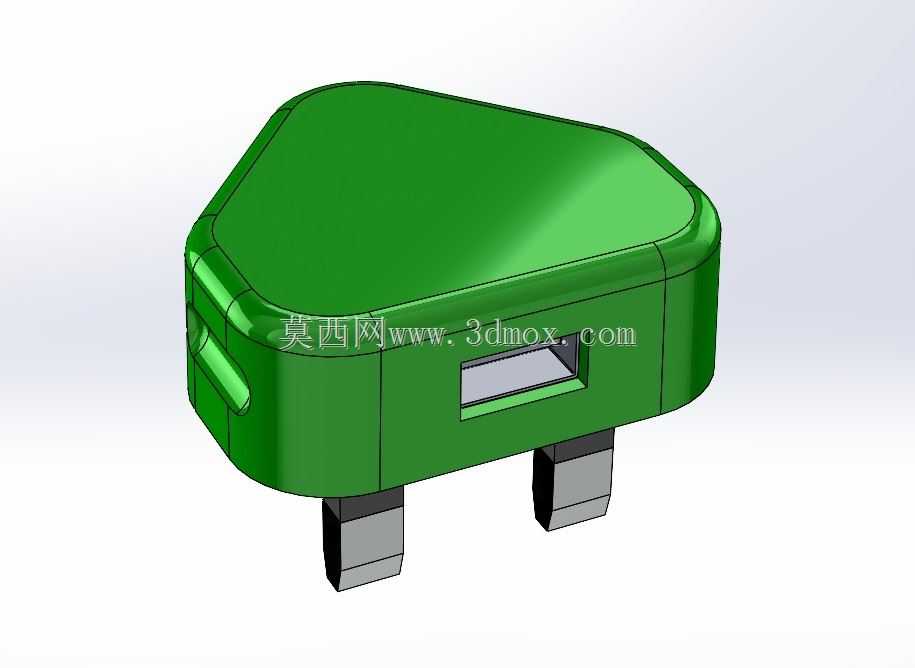

这款英规三脚带USB输出的电源插头，核心适配英国、中国香港等执行BS1363标准的地区民用供电场景，日常主要为手机、蓝牙耳机、便携数码设备提供5V低压直流供电，同时兼容传统三脚插头的市电取电需求，是旅行出行、桌面供电场景的常用小型供电配件。从结构设计逻辑来看，整体采用三角类水滴形的外壳轮廓，完全贴合英规插头的安全规范要求，三个铜质插脚呈等腰三角排布，上方最长的插脚为接地端，下方两个平行短插脚分别对应火线、零线，插脚根部做了绝缘包覆处理，避免插入插座时外露金属部分带来的触电风险，符合安规设计的绝缘距离要求。外壳采用上下扣合的注塑结构，绿色部分为阻燃PC材质的外覆壳体，灰色区域为插脚固定基座，壳体侧面预留的USB输出接口做了内凹沉台设计，既可以避免USB公头插入时与壳体边缘产生干涉，也能在日常插拔过程中对接口金属部分形成防护，减少外力磕碰导致的接口开焊、变形问题。设计过程中优先考虑了插装后的空间占用问题，整体壳体厚度控制在常规墙插适配范围内，不会遮挡相邻插座的插孔位置，插脚的伸出长度、截面尺寸完全匹配BS1363标准的尺寸公差要求，插入插座后配合松紧度适中，不会出现过松脱落、过紧难以插拔的问题。内部结构预留了AC-DC降压模块的安装空间，从插脚取电后通过内置的整流降压电路将230V交流电转换为5V直流电输出，壳体内部设置了多道限位筋位，既可以固定内部的PCB板与插脚连接端子，也能在插脚受到外力挤压时分散应力，避免插脚移位导致内部电路短路。外壳的合模线设置在壳体侧面的非外观面，装配后缝隙均匀，表面做了哑光晒纹处理，既可以提升握持插拔时的摩擦力，也能减少日常使用过程中的划痕残留，USB接口的位置设置在壳体侧下方，插入墙插后接口朝向斜下方，充电线引出后不会出现过度弯折的情况，能有效延长充电线材的使用寿命。三个插脚与内部基座的连接采用嵌件注塑工艺，插脚与塑胶基座的结合力满足反复插拔的强度要求，不会出现插脚松动、扭转的问题，接地插脚的长度设计比零火线插脚长出2mm左右，保证插入插座时接地端先接触导通，拔出时最后断开，从结构层面保障用电安全。
