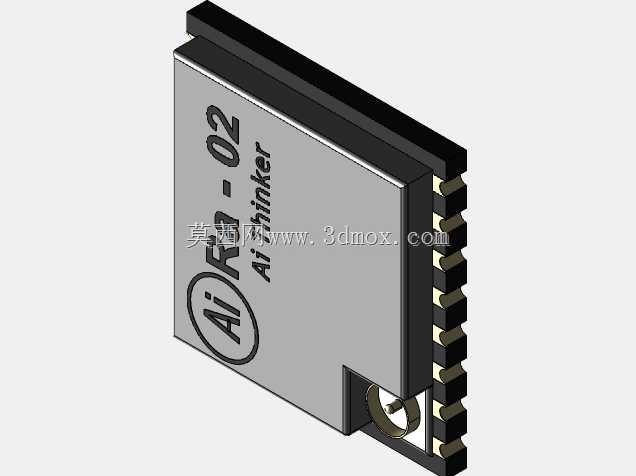

LoRa RA-02无线通讯模块结构设计

在物联网终端、工业无线传感网络、智能抄表系统、户外环境监测站点这类需要低功耗长距离数据传输的场景中，LoRa射频模块是核心的信号收发载体，本次设计的RA-02模块结构，完全匹配安信可官方公开的硬件尺寸规范，可直接用于终端设备的PCB布局适配与结构预留。从实际工程选型角度看，这类贴片式通讯模块的安装边界直接决定了终端主板的布局空间，设计过程中首先校准了模块本体的长宽厚尺寸，侧边半孔焊盘的位置、间距与伸出长度完全贴合SMT贴片工艺的公差要求，避免量产过回流焊时出现虚焊、偏移的问题。模块本体采用金属屏蔽罩封装结构，屏蔽罩边缘的折边角度、卡扣位置都按照实际冲压工艺做了细节处理，既保证屏蔽罩与底部PCB基板的贴合强度，也能在射频工作时有效隔绝外界电磁干扰，保障信号收发的稳定性。模块底部预留的IPEX天线座安装位，做了精准的空间避让，不管是焊接内置弹簧天线还是外接同轴馈线的外置天线，都不会和周边结构产生干涉，设计时特意核对了天线座的高度尺寸，确保模块贴装到主板后，天线座上方预留的净空区满足射频性能要求，不会被外壳或者其他金属元件遮挡信号。从功能适配角度，这款模块主要承担Sub-GHz频段的无线数据收发，支持多节点组网，在实际结构设计中，屏蔽罩表面的丝印标识位置做了合理排布，清晰标注模块型号与品牌标识，方便生产环节的目视核对，避免不同型号模块混料错贴。模块侧边的半孔焊盘依次对应电源、地、SPI通讯、复位、中断等功能引脚，每个焊盘的宽度、焊盘之间的阻焊桥宽度都符合常规SMT加工的工艺能力，不需要额外调整钢网开口就能满足锡膏印刷的要求。考虑到这类模块常被用在户外部署的低功耗设备中，结构设计时也兼顾了不同温湿度环境下的形变余量，屏蔽罩与基板的结合处预留了微小的膨胀间隙，避免高低温循环后出现屏蔽罩起翘、脱焊的问题。在做整机结构适配时，工程师可以直接调用这个模型完成主板堆叠、外壳开孔、天线净空区的校验，不需要反复对照 datasheet 手动测量尺寸，能大幅缩短终端产品的开发周期，减少结构打样阶段的干涉问题。
