移远BC95窄带物联网通信模块结构设计

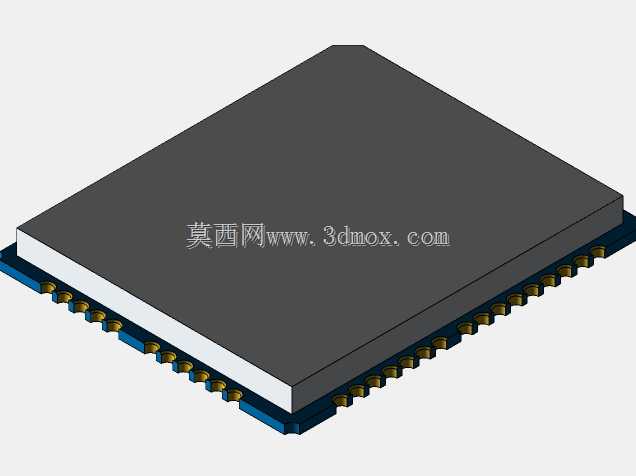

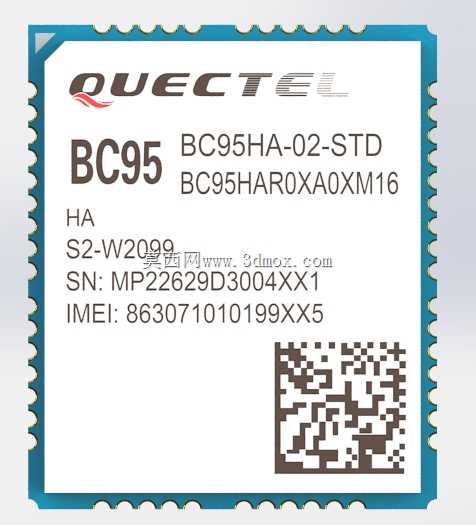

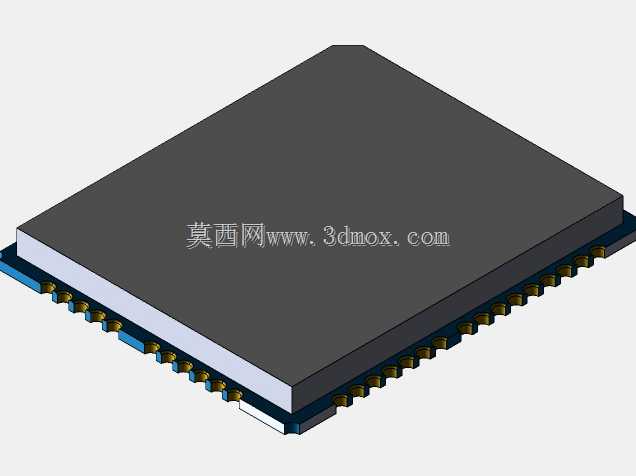

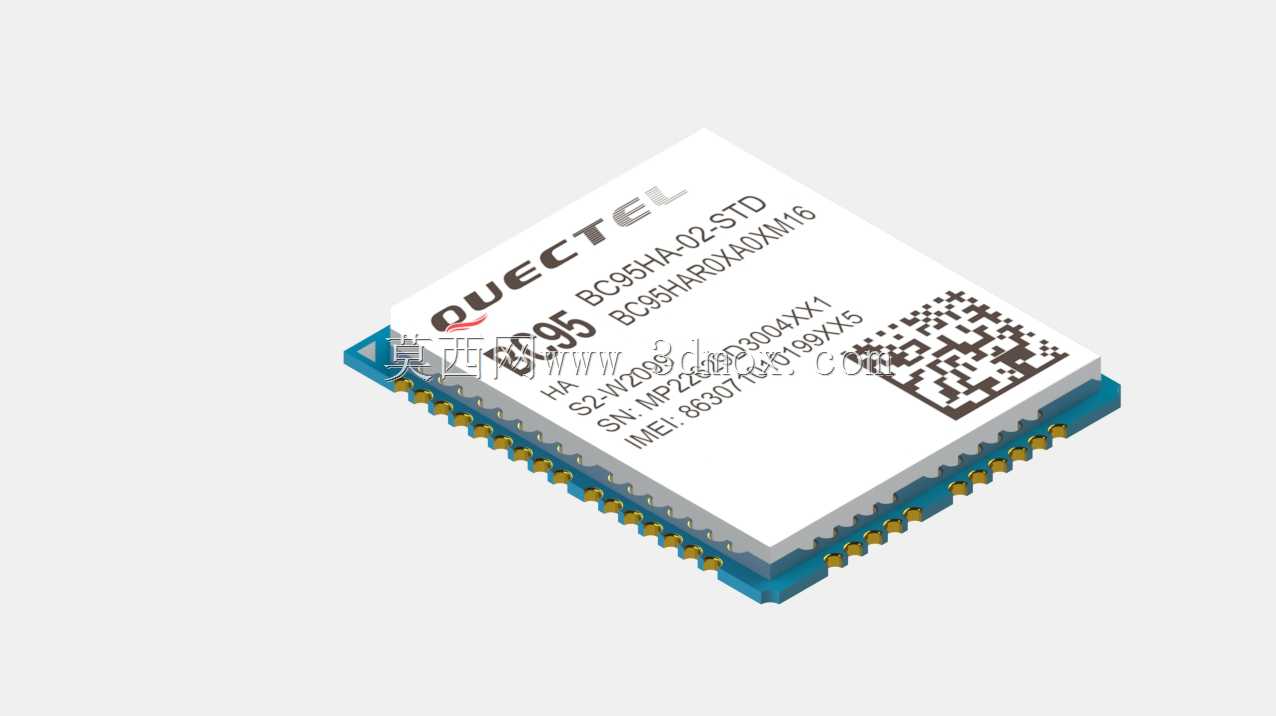

在低功耗广域物联网终端的结构开发工作中，通信模块的三维结构还原是整机布局阶段绕不开的核心环节，这类窄带物联网模块的安装适配精度，直接影响终端设备的信号稳定性、量产装配效率以及长期运行可靠性。移远BC95作为NB-IoT制式下应用覆盖极广的通信模块，常被嵌入智能抄表终端、智慧市政传感节点、资产定位追踪器、农业环境采集设备等各类低功耗物联网终端中，承担终端与基站之间的窄带数据传输职能，支持终端在低功耗状态下完成小体量数据的周期性上报，适配各类对续航、信号覆盖深度有要求的户外或封闭安装场景。做这类模块的结构设计时，首先要卡准模块本体的外形边界，BC95采用邮票孔焊接的封装形式，模块本体为矩形板状结构，四周的半孔焊盘是与终端主控PCB连接的核心结构，建模时需要严格还原焊盘的间距、孔径以及模块本体的厚度公差，避免后续SMT贴片时出现虚焊、对位偏移的问题。模块表面的标识区域、金属屏蔽罩的凸起高度也需要精准还原，不能因为忽略屏蔽罩的高度差导致终端外壳装配时出现顶壳、压损模块元器件的问题。从安装边界来看，这类通信模块在终端主板上布局时，需要在模块天线馈点周边预留净空区域，不能在净空区布置金属结构件、高频元器件，避免遮挡信号影响通信质量，同时要在模块下方预留合理的布线空间，避让模块底部的外露焊盘，防止出现短路风险。建模过程中需要同步考虑模块的焊接工艺要求，模块四周的邮票孔边缘与终端PCB上其他元器件的间距要满足SMT产线的贴装、维修操作空间，不能将 tall 元器件布置在紧邻模块焊盘的位置，否则会阻碍焊接喷头的作业路径，提升量产的不良率。另外，模块的固定方式除了邮票孔焊接之外，部分高震动场景下的终端还会在模块对角位置预留固定孔位，建模时需要对应预留安装点位的结构空间，确保模块在震动环境下不会出现焊盘脱落的问题。这类通信模块的三维结构建模，核心是服务于终端整机的结构堆叠验证，在设计阶段就能通过虚拟装配排查干涉、净空不足、工艺空间不够等各类问题，减少后续开模、试产阶段的改模次数，缩短整个物联网终端的开发周期，也能让结构工程师在选型阶段就直观评估模块与自身整机结构的适配性，提前规避各类装配和性能风险。
