轿车外流场空气动力学仿真分析模型

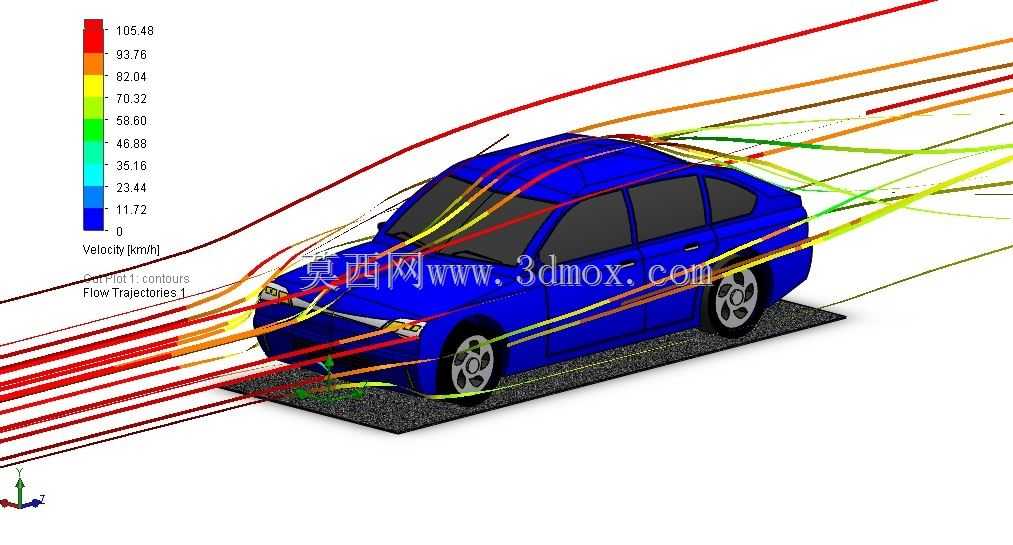

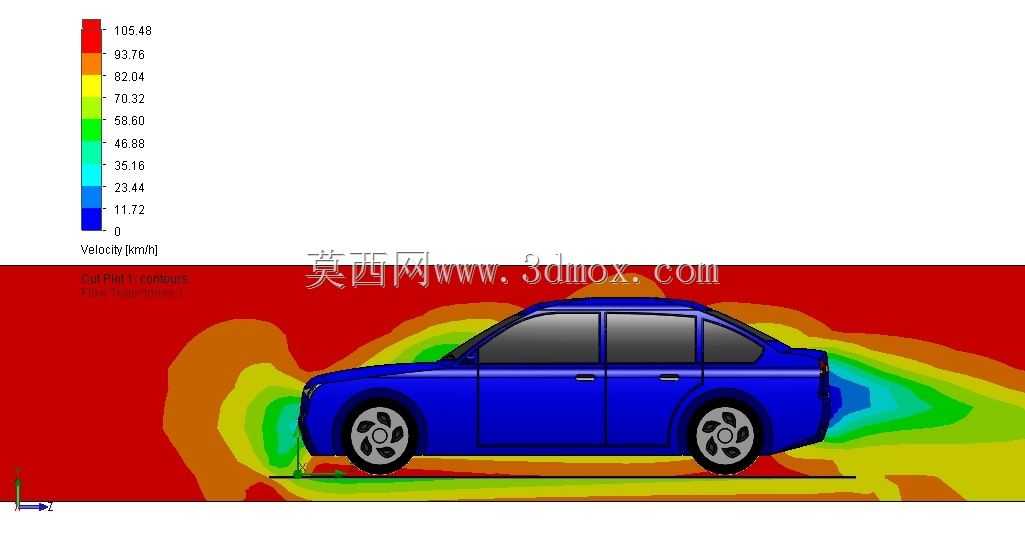

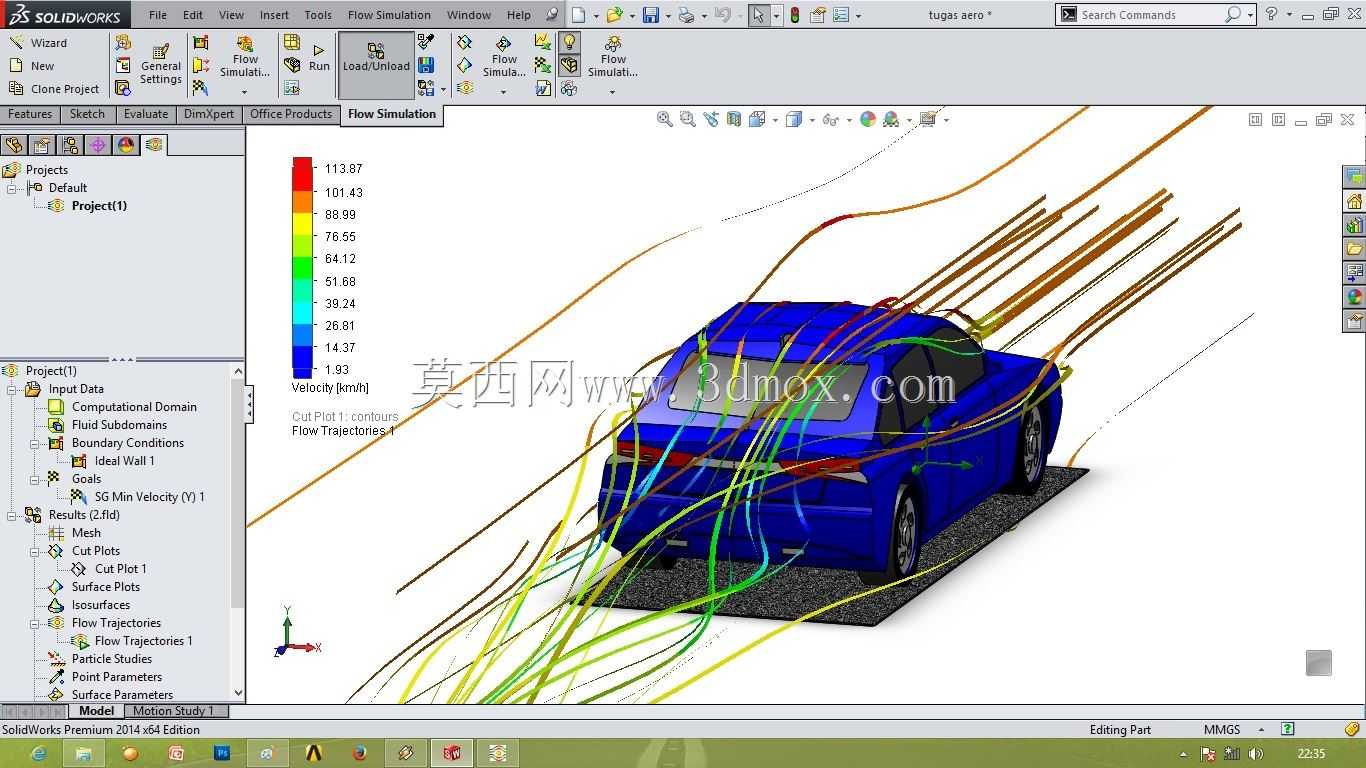

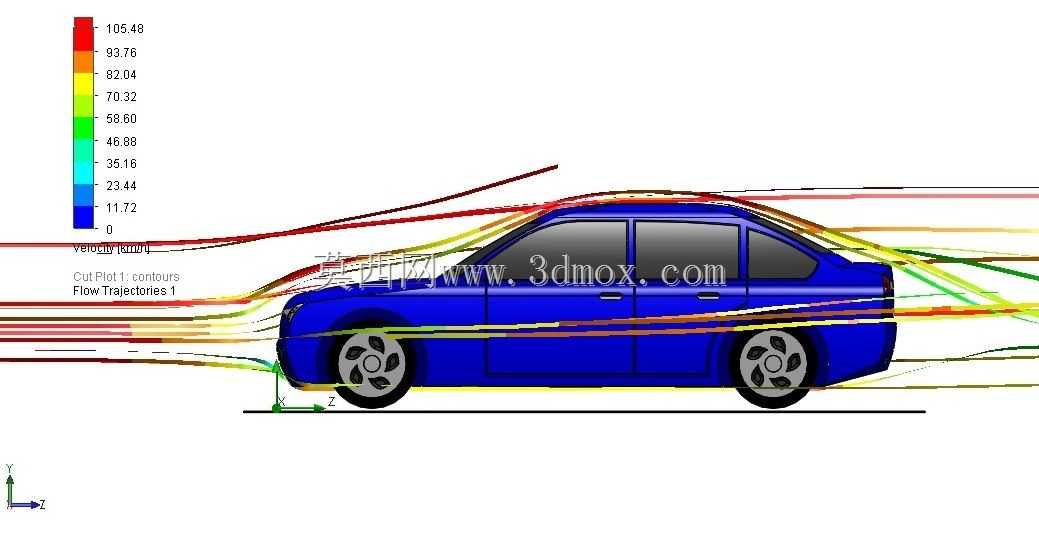

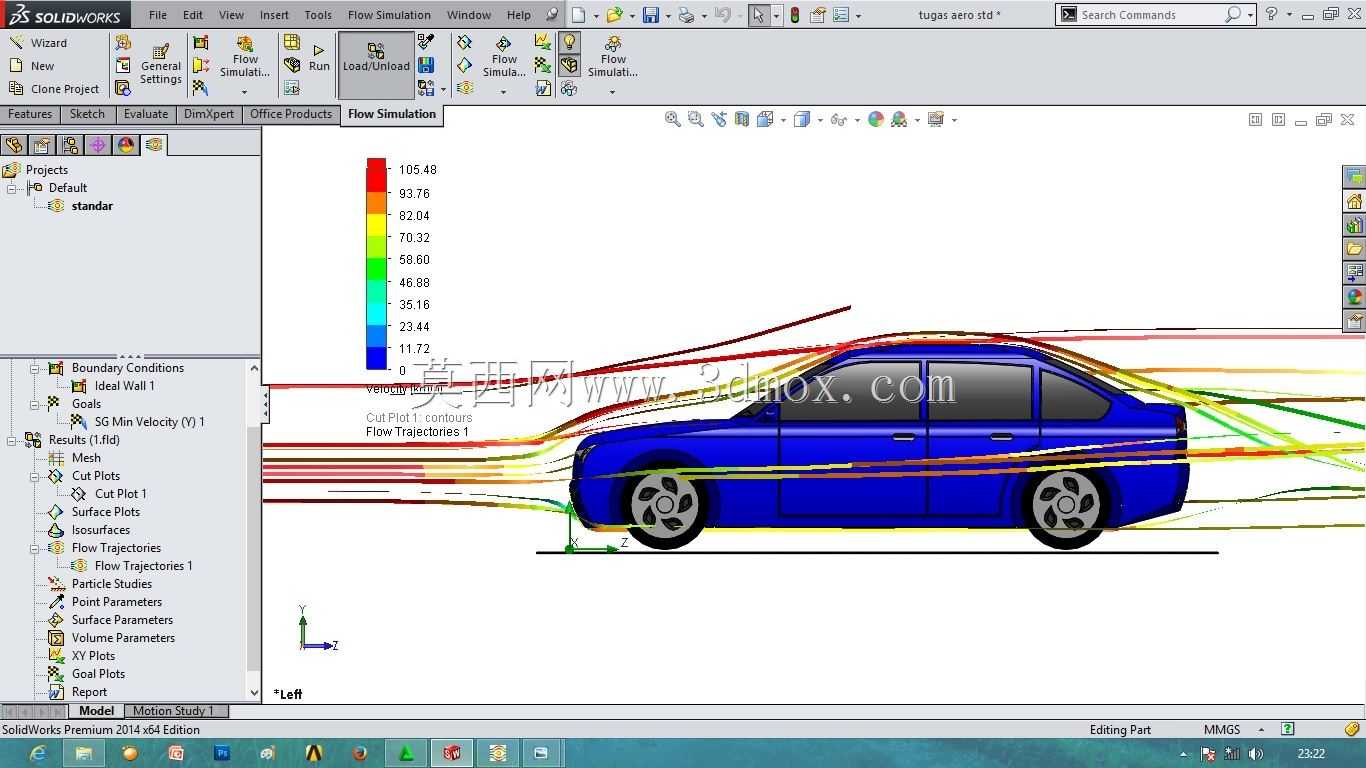

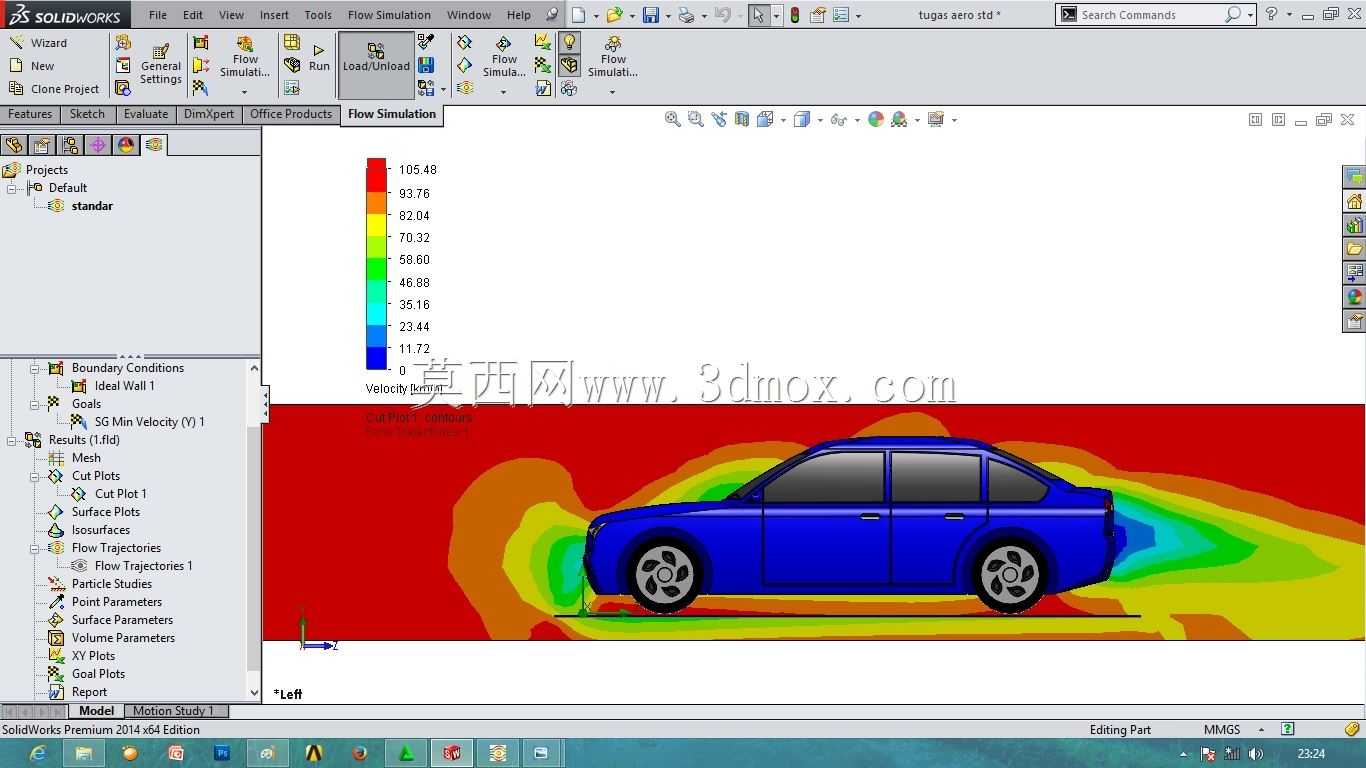

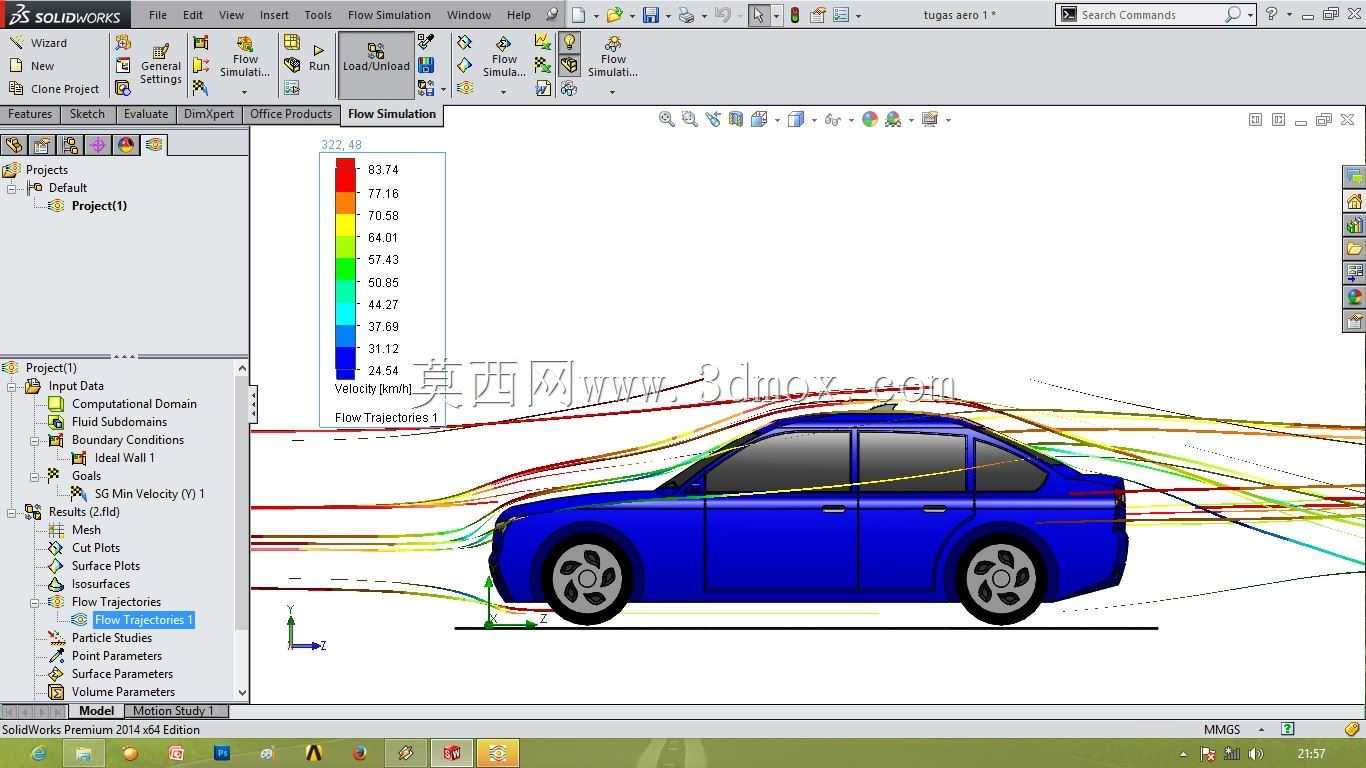

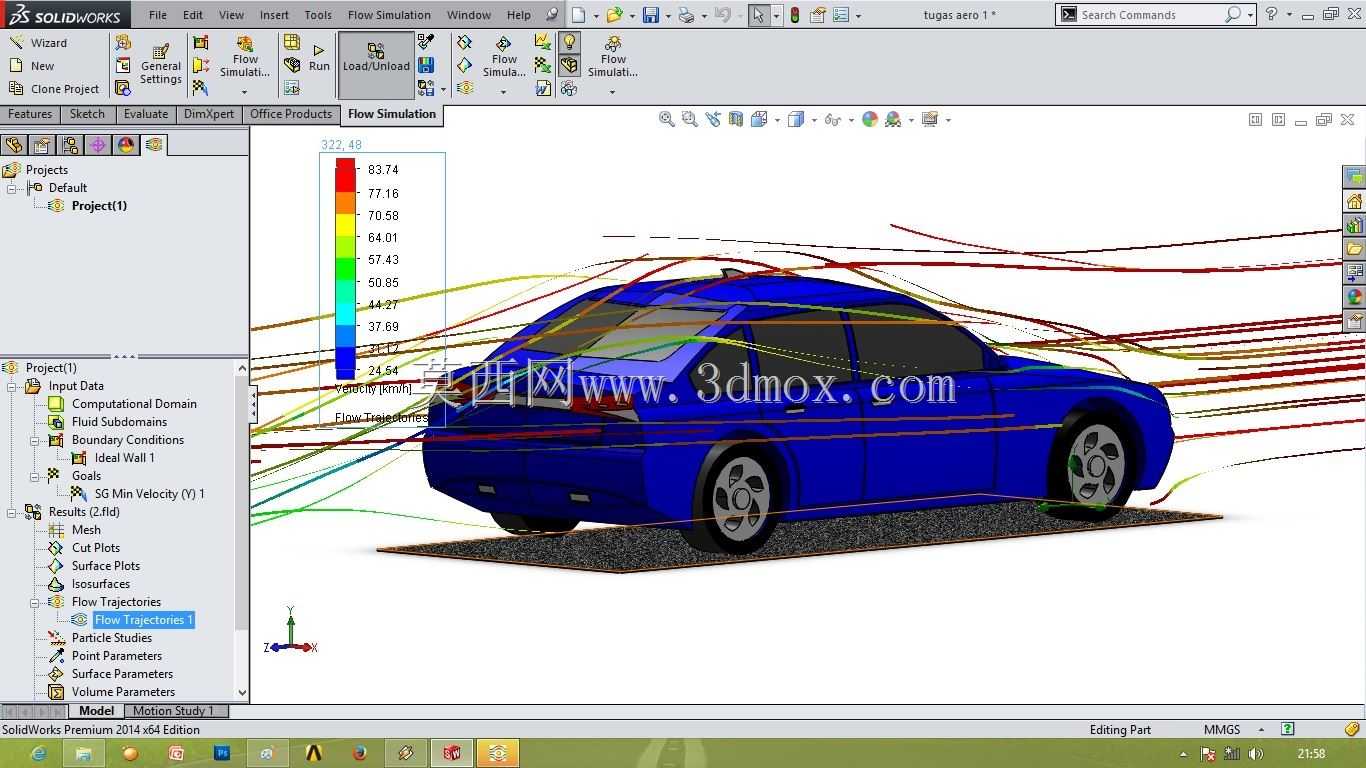

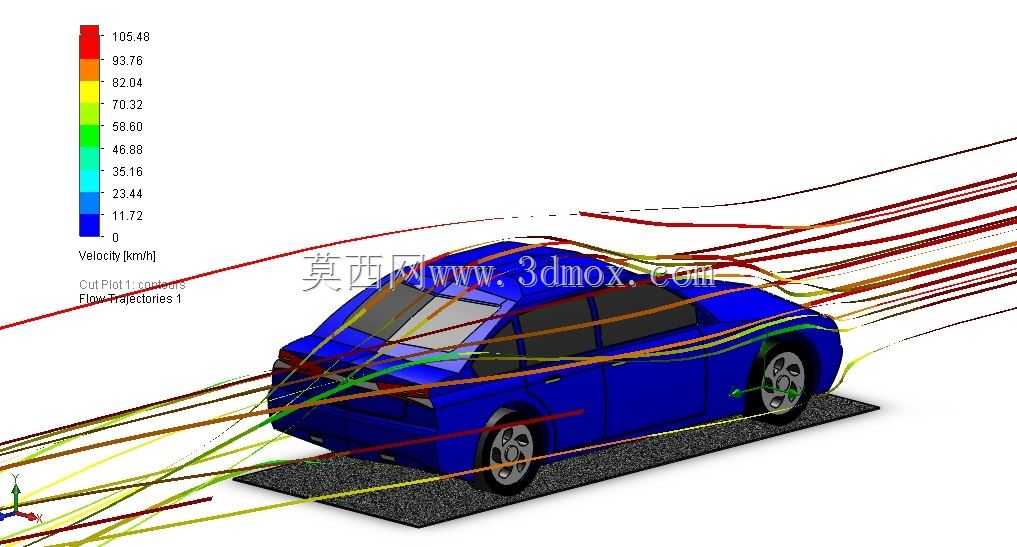

在乘用车正向开发流程中，空气动力学性能是直接关联整车能耗、高速行驶稳定性与风噪表现的核心指标，这套仿真模型完整还原了常规三厢家用轿车的外廓几何特征，覆盖从车头进气区域、前挡风玻璃曲面、车顶弧线、侧窗轮廓到车尾行李箱盖、底盘平整化结构的全部外流场作用面，可直接用于流场仿真计算的前置几何准备环节。从实际工程应用场景来看，该模型可支撑整车早期概念阶段的气动阻力系数验证，无需等待实车手板制作即可快速评估不同造型方案的气流分离特性，比如车头边角的圆角曲率调整会直接影响进入发动机舱的冷却气流量与车头正压区分布，前挡风玻璃与车顶的过渡角度决定了气流在车顶的附着长度，若过渡曲率过陡会提前引发气流分离，大幅提升整车压差阻力，同时增加高速行驶时的气动升力，影响前轮抓地稳定性。模型构建时严格遵循实车外廓的尺寸边界，车身宽度、轴距、离地间隙均参考常规紧凑型三厢车的通用设计参数，底盘部分保留了悬架、轮辋的基本几何特征，能够真实模拟车轮转动带来的乱流影响——很多早期气动仿真会忽略车轮区域的流场扰动，实际上轮腔内部的气流涡旋是整车气动阻力的重要来源，占比可达整车阻力的四分之一左右，该模型完整保留轮辋辐条、轮腔轮廓的几何细节，可准确捕捉这部分区域的流速变化与涡旋生成规律。从流场可视化结果来看，不同颜色的流线对应不同流速区间，红色高流速区域集中在车顶与车身侧面的附着流段，蓝色低流速区则对应车尾的湍流尾迹区，通过调整车尾上翘角度、侧围边角的导流特征，可有效缩小尾迹区的低压范围，降低前后压差带来的行驶阻力。这套模型还可拓展用于风噪仿真的前置计算，通过识别车身表面的气流脉动压力分布区域，为车身密封结构设计、声学包布置提供数据参考，也能验证外后视镜、雨刮等突出部件的气流干扰情况，避免局部高速气流冲击部件引发的异常风噪。在结构设计层面，该模型的几何面连续性满足仿真计算的网格划分要求，无需额外进行大量几何修复即可导入仿真模块完成边界条件设置，可帮助研发人员快速完成多轮造型迭代的气动性能比对，缩短前期开发的验证周期，减少实车风洞试验的次数与成本投入。
