带CFD温度场分析的凯特尔重沸器结构

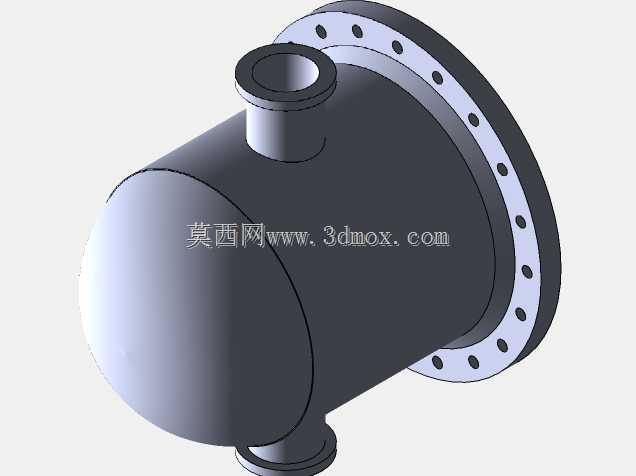

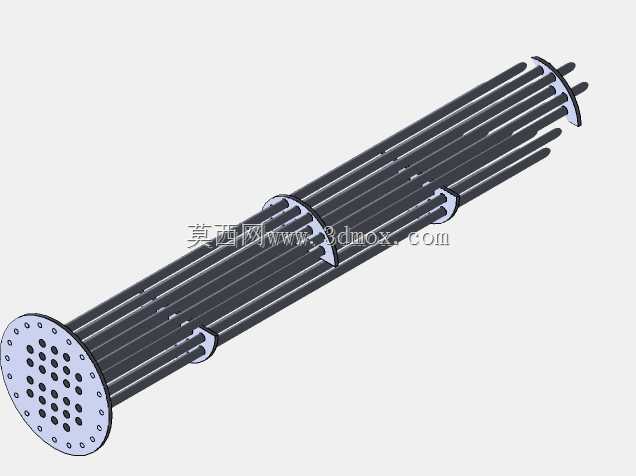

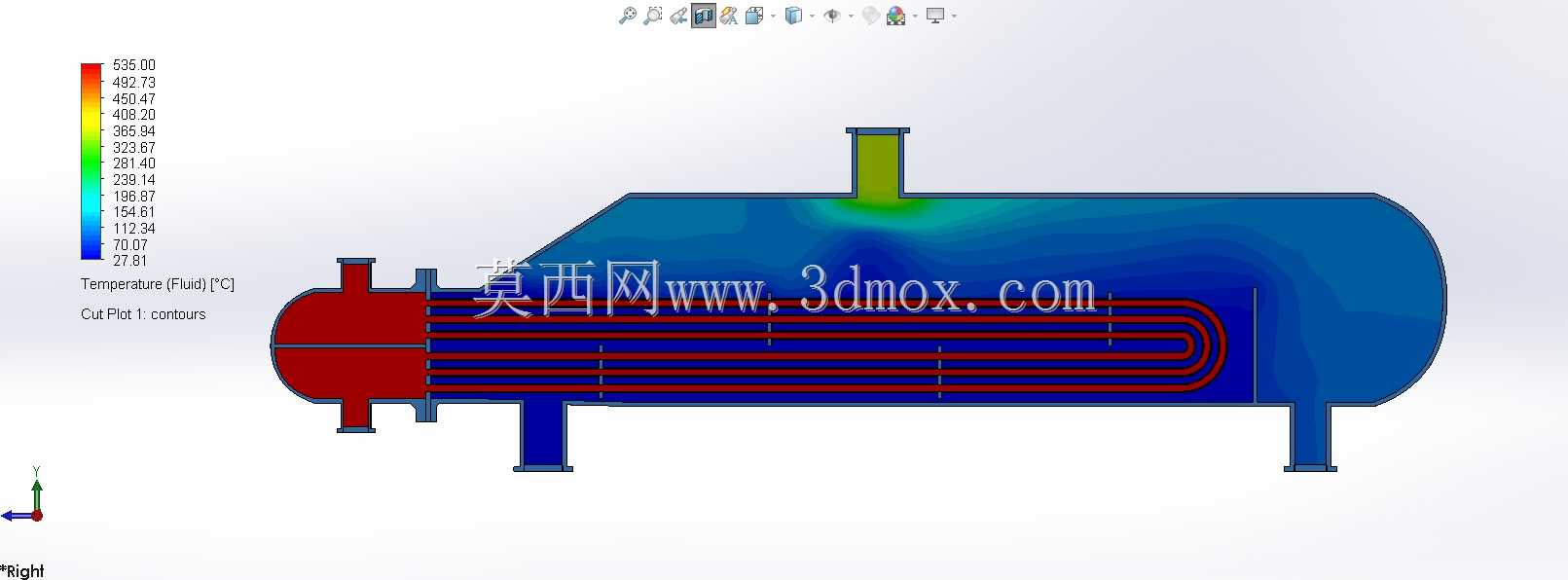

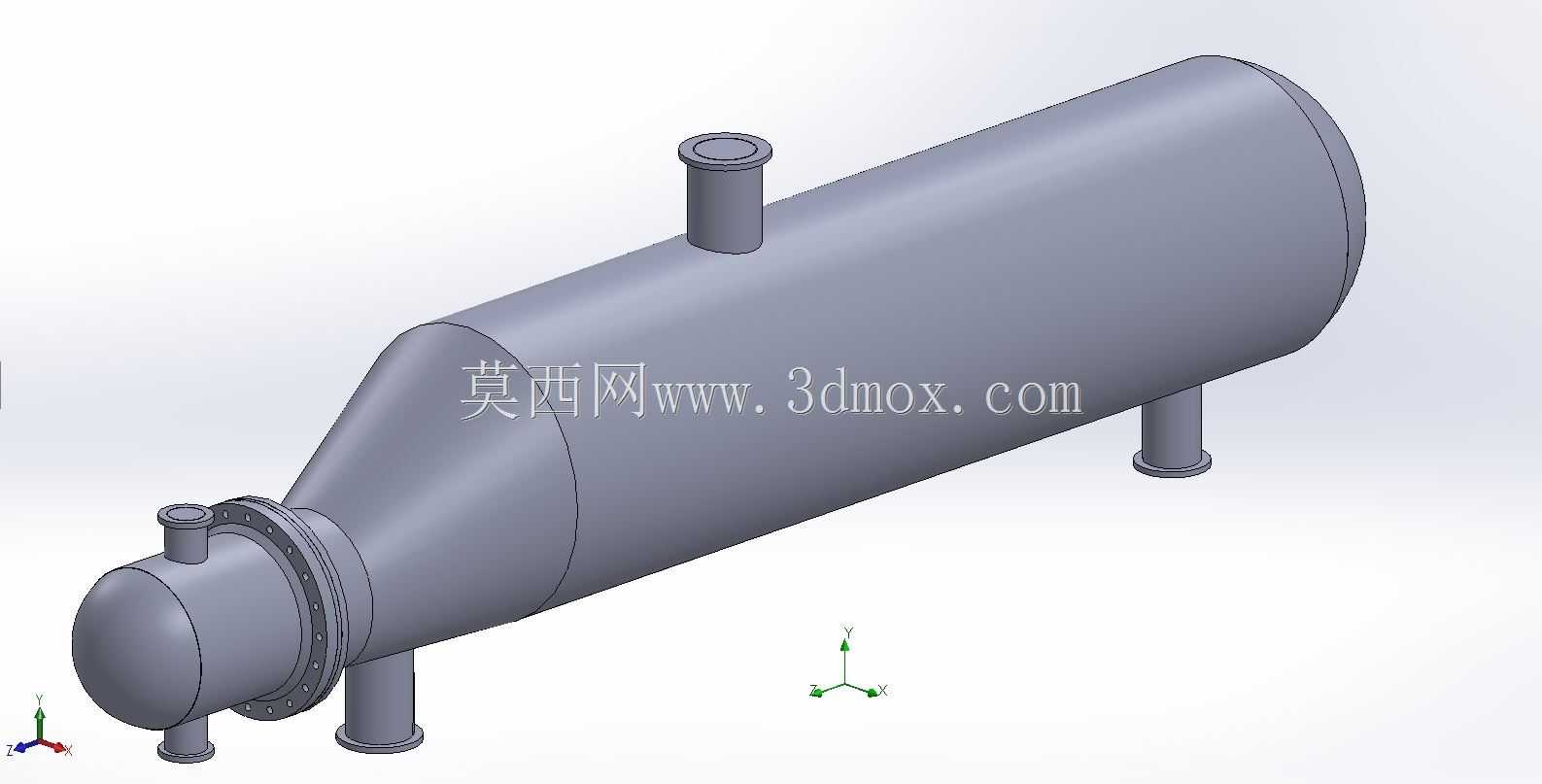

在炼油、化工精馏工段的现场布置中，凯特尔重沸器常安装于精馏塔塔底侧旁，依靠壳程与管程的介质换热实现塔底液相的汽化回流，为整塔的气液传质提供持续的上升气相动力，是精馏单元不可或缺的核心换热设备。不同于常规管壳式换热器的纯显热换热设计，该重沸器的结构围绕相变传热的工况做了针对性优化，壳程筒体采用卧式鞍座支撑结构，两端管板固定U型换热管束，管程走加热介质，壳程走待汽化的塔底液相，顶部设置气相出口直接连通精馏塔的气相进料段，底部设置液相回流口承接塔底下来的重组分液体，侧部的管箱结构预留了加热介质的进出口，可适配蒸汽、高温导热油等多种加热介质的工况。从结构设计逻辑来看，该模型同步完成了壳程的CFD流动与温度场模拟，通过温度云图可以直观看到壳程内介质的温度分布梯度，靠近管束入口段的区域温度最高，随着换热过程推进，壳程内介质温度逐步均匀，气相聚集区集中在筒体顶部的出口位置，这一模拟结果可直接用于校核壳程的流道设计是否存在流动死区，避免局部液相长期滞留引发结焦、结垢问题，影响长期运行的换热效率。安装边界层面，卧式筒体的两个鞍座采用对称布置，鞍座的地脚螺栓孔间距、筒体的整体长度、各管口的伸出长度与方位均按照工程安装规范做了预留，顶部气相出口的法兰规格、底部液相口的连接尺寸、侧部管箱的检修空间都做了匹配性设计，现场安装时不需要额外做管口方位调整，可直接对接工艺管线。管束的排布采用正三角形布管方式，在有限的筒体直径内最大化布置换热管面积，同时折流板的间距设置兼顾了壳程介质的流速与压降，既保证换热管外表面的液膜能够持续更新强化相变传热，又不会因为壳程流速过高导致压降超出工艺允许范围，影响整套精馏系统的物料平衡。不同于普通换热器的设计侧重，重沸器的壳程上方特意预留了足够的气相空间，避免汽化后的气相携带液滴进入精馏塔，造成塔内液泛等操作故障，这一空间高度的设计结合了CFD模拟的气相流速结果，确保气相上升到出口位置时流速处于合理区间，实现初步的气液分离效果。
