CADDX Tarsier 4K 90度板载摄像机结构

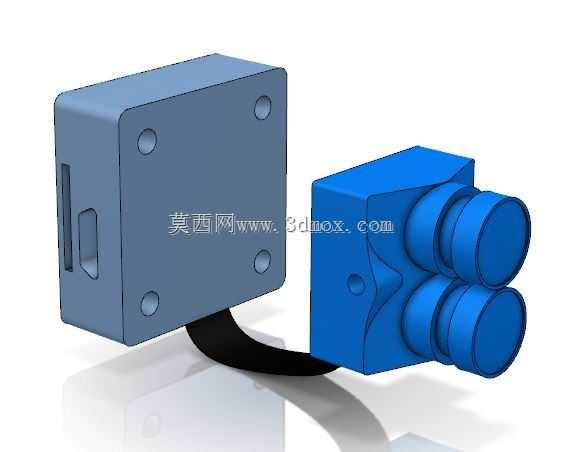

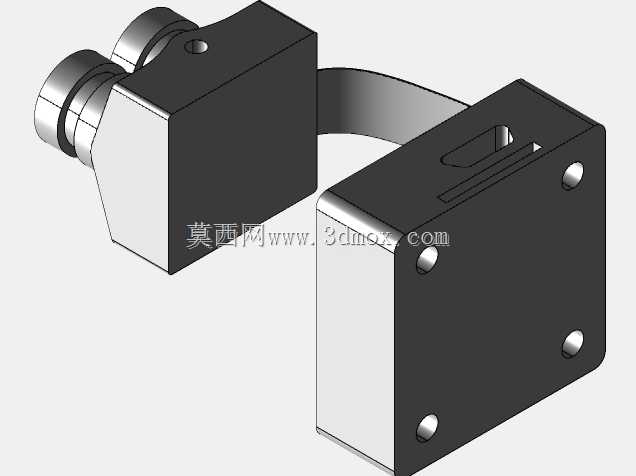

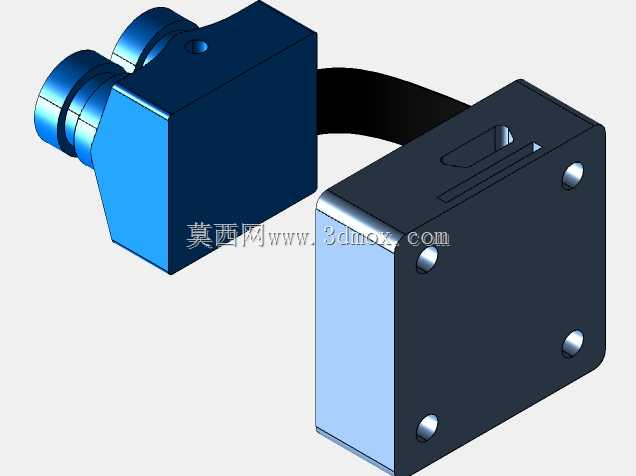

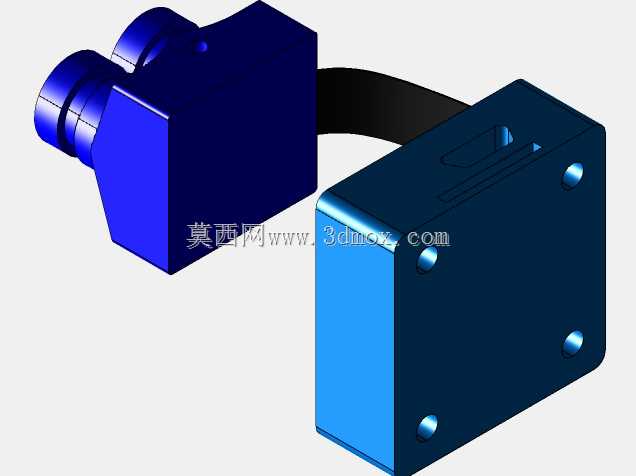

这款机载视觉采集部件主要面向小型穿越机、轻量化航拍无人机的视觉采集场景设计，核心作用是为飞行平台提供高分辨率动态影像采集能力，同时适配第一视角飞行操控的实时画面传输需求。从结构设计来看，整体采用分体式布局，将镜头成像模组与主控处理板通过柔性排线连接，这种设计的核心考量是适配无人机狭小的机架内部安装空间，允许两个模块根据机架内部的空余位置灵活调整摆放角度，90度的板型角度预设，刚好匹配多数穿越机机头部位的安装倾角，无需额外设计转接支架就能让镜头光轴保持水平向前的拍摄视角，减少装机时的角度校准工作量。镜头模组部分做了阶梯式的外壁结构，既可以强化镜头座的结构强度，避免飞行过程中的震动导致光轴偏移，也能兼容常规规格的镜头保护盖、ND滤镜等外接配件，外壁的定位凸台可以直接卡入机架对应的安装卡槽，不需要额外打胶固定就能实现基础限位，降低装机复杂度。主控板部分采用方正的盒式结构，四个边角设置了内凹的安装孔位，孔位周边做了局部加厚处理，既可以通过螺丝直接固定在机架的安装柱上，加厚的结构也能避免螺丝锁附时产生的应力导致电路板变形，影响板上元器件的焊接可靠性。板侧预留的接口位置做了下沉式处理，连接图传、供电线路时，插头不会突出板件表面，避免和机架其他部件产生干涉。设计过程中充分考虑了无人机飞行时的震动工况，两个模块的连接排线预留了足够的弯曲余量，既不会因为飞行中的机体震动拉扯排线导致接触不良，也不会因为排线过长在机架内部晃动干扰其他运动部件。整体外形尺寸控制紧凑，镜头模组的直径适配多数小型无人机的机头开孔尺寸，主控板的长宽尺寸匹配常用的20mm、25mm安装孔距标准，能够直接适配市面上绝大多数的轻量化飞行机架，不需要对机架做额外的切割修改。外壳的棱边都做了小角度的倒角处理，既可以降低飞行过程中的风阻，也能避免装机时尖锐边角划伤线路或者操作人员。从实际使用的角度出发，这种分体带角度的结构设计，相比一体式摄像机，能够更好地利用机架内部的不规则空间，在有限的机头区域内同时容纳镜头、主控以及其他飞控部件，提升空间利用率，同时90度的预设角度也让装机后的镜头视角更符合飞行操控的视觉习惯，减少画面倾斜、视角偏移的问题，保障航拍画面的稳定性以及第一视角飞行的操控准确性。
