航模折叠螺旋桨替换旋转连接构件

　　该构件是适配1.2米翼展固定翼航模折叠螺旋桨系统的专用旋转连接部件，主要应用于小型电动固定翼航模的动力输出端，承担螺旋桨桨叶折叠收纳与旋转动力传递的核心作用。在航模实际飞行场景中，起飞阶段螺旋桨在电机驱动下高速旋转，该构件需承受桨叶旋转产生的离心力、气流交变载荷以及电机输出的扭矩，同时在非动力滑翔阶段，允许桨叶沿铰接轴折叠贴合机身，降低飞行阻力，提升滑翔阶段的气动效率。

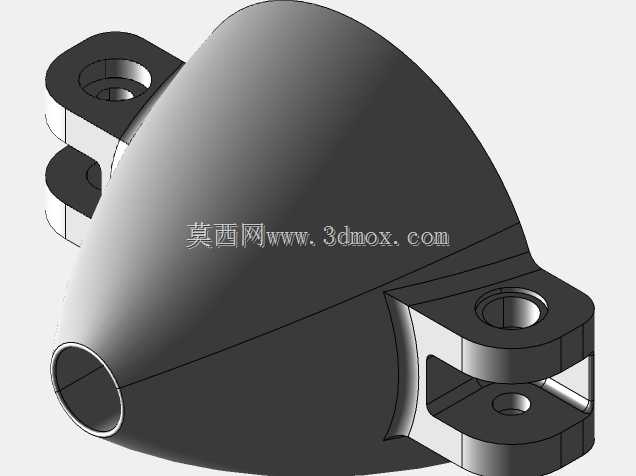

　　从功能特性来看，该构件采用流线型整流外形，主体为半椭球曲面结构，前端设置圆形通孔用于穿设电机输出轴的锁紧结构，两侧对称布置双铰接耳座，耳座上加工有同轴的铰接孔，用于安装桨叶铰接销轴，耳座的开槽结构为桨叶折叠提供转动避让空间，确保桨叶可在0-90度范围内顺畅转动，不会出现运动干涉。构件表面做光滑过渡处理，无尖锐棱角，可降低高速旋转时的空气阻力，减少紊流产生，提升动力系统的整体效率。

　　设计思路上，该构件优先考虑轻量化与结构强度的平衡，主体曲面采用等壁厚设计，在保证结构刚性的前提下尽可能降低构件自重，减少电机的转动惯量负载，提升动力响应速度。铰接耳座位置做局部加厚处理，因为该区域是载荷集中区域，飞行过程中桨叶的离心力、气动载荷都会通过铰接销轴传递到耳座位置，局部加厚可避免应力集中导致的结构断裂，同时铰接孔的位置精度要求较高，需保证两侧孔的同轴度，否则会导致桨叶转动卡滞，折叠与展开动作不顺畅。前端的轴孔与电机输出轴采用间隙配合，装配时可通过顶丝或者锁紧螺母完成轴向固定，确保构件与电机轴同步旋转，不会出现打滑偏移的问题。

　　从安装边界来看，构件整体最大外轮廓为半椭球形，最大直径适配对应规格的电机整流罩安装尺寸，两侧铰接耳座的中心距与配套桨叶的根部安装尺寸匹配，铰接孔的直径适配标准航模铰接销轴规格，安装时需保证构件与电机轴的同轴度，避免高速旋转时出现动平衡问题，导致飞行过程中产生振动，影响航模的飞行稳定性。构件的轴向长度经过优化，安装后不会突出电机整流罩过多，保证整体气动外形的连贯性，同时预留足够的锁紧空间，方便装配时的锁紧操作。在实际装配调试过程中，需要检查桨叶在铰接位置的转动阻尼，阻尼过小会导致飞行过程中桨叶意外折叠，阻尼过大会导致桨叶无法在离心力作用下顺利展开，因此铰接孔与销轴的配合精度需要控制在合理范围内，同时构件的材质选择需兼顾强度与韧性，可承受飞行过程中的瞬时冲击载荷，避免降落或者轻微碰撞时出现构件碎裂的问题。
