带螺纹脱模结构的塑料注射成型模具

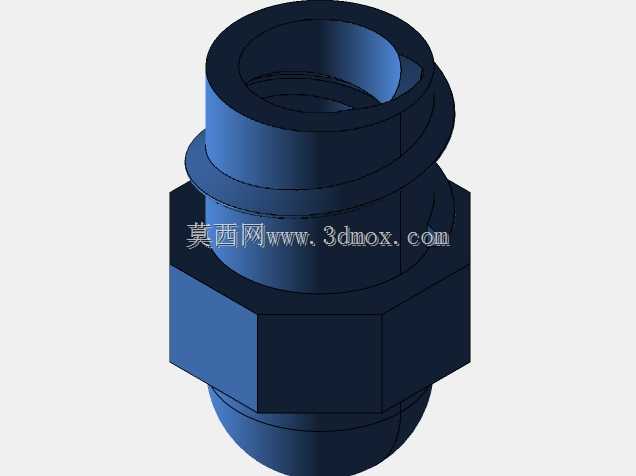

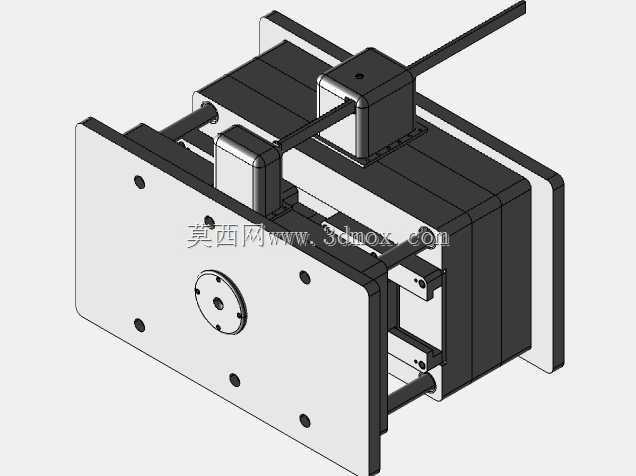

这套塑料注射成型结构，主要面向带内外螺纹特征的塑料制件批量生产场景，在日用塑料配件、小型家电结构件、工业塑料接头类产品的注塑加工环节应用广泛，能解决常规模具无法直接成型带完整螺纹塑件的痛点，避免后续二次攻丝带来的加工误差与效率损耗。从结构设计逻辑来看，整套模具采用标准模架布局，分型面设置在塑件最大轮廓处，保证开模时塑件能顺利留于动模侧，不会出现粘定模的问题。针对螺纹脱模的核心需求，设计中引入狗腿凸轮机构作为抽芯动力触发部件，开模过程中，狗腿凸轮的轨迹槽会带动侧抽芯组件先完成横向让位，避免螺纹型芯旋转抽出时与周边结构发生运动干涉，之后再通过螺纹型芯的旋转动作，将成型好的内外螺纹从塑件上平稳脱出，整个动作顺序完全依托开模动力驱动，无需额外配置液压或电机抽芯单元，能有效降低模具制造成本与后期维护难度。从安装边界来看，整套模具的外形尺寸适配常规120吨级卧式注塑机的安装规格，定模侧定位圈与注塑机定模板定位孔匹配，动模侧的顶出孔位置、压板装夹槽位都符合通用注塑机的装夹标准，不需要对设备进行额外改造就能直接上机使用。模具的浇注系统采用侧浇口进料，浇口位置设置在塑件非外观面的边缘处，成型后浇口残留小，后续修整工作量低；冷却回路采用直通式水路布局，分别在定模型腔板、动模型芯板内布置循环水道，能保证成型过程中模温均匀，减少塑件因冷却不均产生的翘曲、缩痕缺陷。导向系统采用导柱导套配合结构，四个角位的导柱做了不等径设计，避免装模时出现定动模装反的问题，导套内部设置储油槽，能减少长期开合模过程中的导向件磨损，延长模具整体使用寿命。顶出系统采用顶板顶出结构，顶出力均匀分布在塑件的整个端面，不会在塑件表面留下明显的顶出痕迹，保证成型后塑件的外观质量。整套结构的运动部件都做了耐磨处理，凸轮轨迹槽、螺纹型芯的配合面都经过淬火硬化处理，能承受长期批量生产过程中的反复摩擦，减少生产过程中的停机维修频次。
