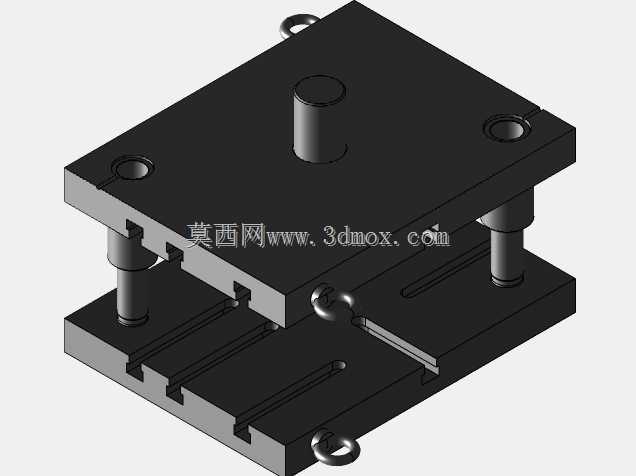

工业注塑成型用模具结构设计方案

这套模具结构主要面向批量塑胶制品的注塑成型生产场景，适配卧式注塑机的安装接口，可直接对接常规规格的注塑机定模板、动模板定位孔与锁模螺孔，安装边界匹配市面多数120-200吨锁模力的设备参数，无需额外加装转接板即可完成上机装夹。从实际生产用途来看，该模具可完成对应塑胶件的充型、保压、冷却、脱模全流程作业，浇注系统采用侧浇口进料布局，能保证熔融塑胶在型腔内的流动平衡性，避免出现短射、熔接痕明显等常见成型缺陷，浇口位置选择在制品非外观面区域，后续去除浇口的工作量较小，不会破坏制品的外观面完整性。冷却回路采用随形排布设计，紧贴型腔与型芯的成型表面，回路间距控制在合理范围，可保证成型过程中模温均匀分布，减少制品因冷却不均产生的翘曲变形问题，缩短单模成型周期，提升批量生产的效率。脱模结构采用顶针联合顶出的设计，针对制品的筋位、柱位等易包紧区域单独布置顶针，顶出行程经过校核，不会出现顶白、顶穿制品的问题，同时复位杆配合弹簧实现合模过程中的自动复位，避免顶针与型腔发生碰撞损坏。设计过程中优先考虑了加工工艺性，型腔与型芯的拆分面选择在制品的轮廓分型处，拆分后的零件可直接通过数控铣、电火花等常规机加工方式完成加工，无需特殊的定制刀具或复杂工艺，降低模具的加工制造成本。导向机构采用导柱导套配合定位，导柱布置在模具四个角位，合模时可实现精准导向，避免动定模错位导致的制品错边问题，同时导套加装润滑槽，日常生产维护时只需定期加注润滑脂即可保证导向顺畅，减少磨损带来的精度损失。排气结构开设在分型面的熔体最后填充位置，深度控制在塑胶溢边值以下，可顺利排出型腔内的空气，避免制品出现烧焦、气泡等缺陷。整套模具的结构紧凑，外形尺寸适配常规注塑机的最大模厚、最小模厚要求，开模行程满足制品取出的空间需求，生产过程中可搭配自动取件机械手实现无人化作业，适配中小批量塑胶件的规模化生产需求，结构设计经过成型工艺校核，各机构的运动不存在干涉问题，可直接用于模具的加工制造参考。
