折弯冲孔金属薄板安装固定支架

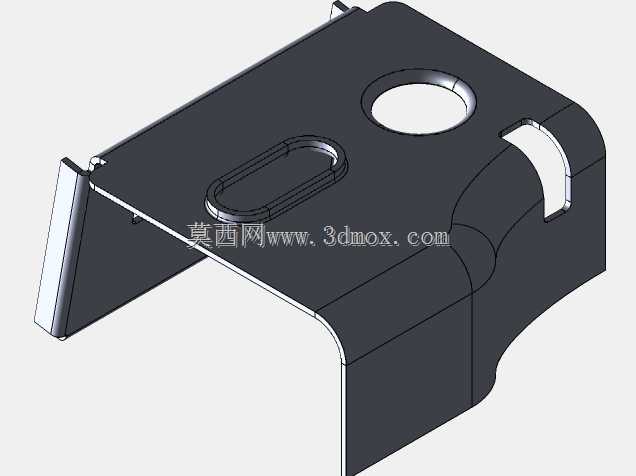

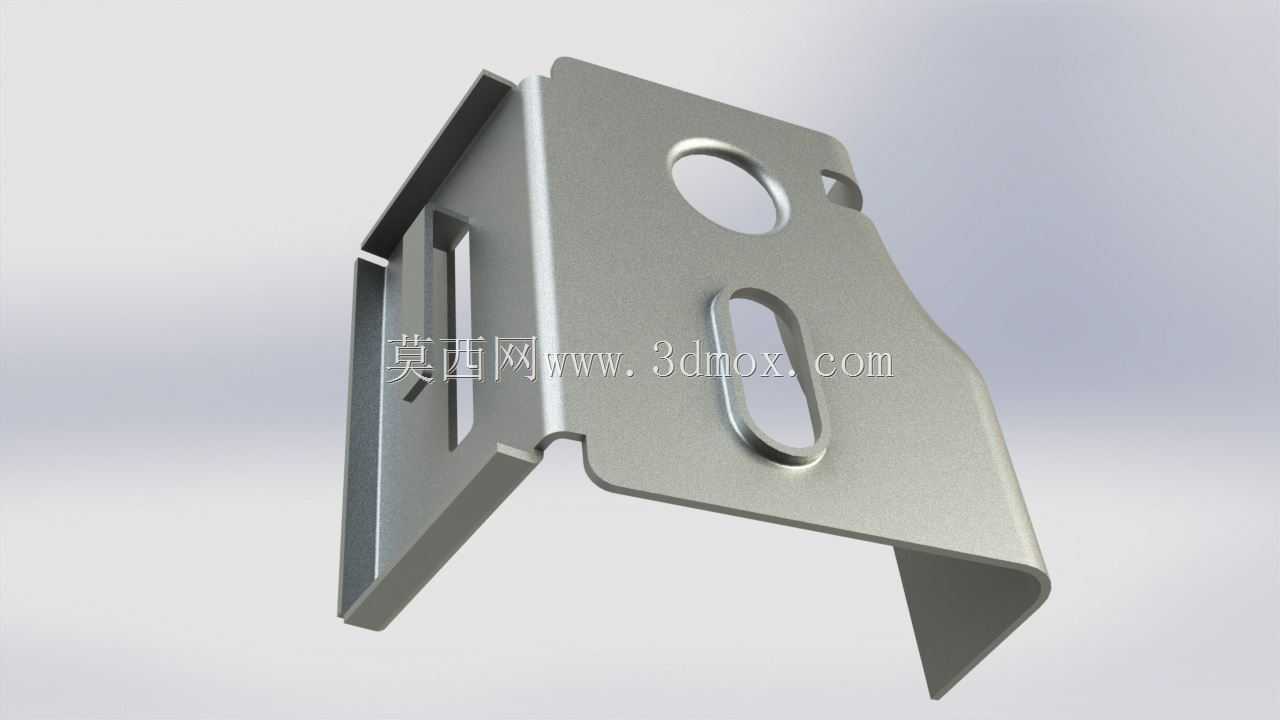

这类折弯成型的金属薄板支架，多应用在工业电控柜内部元器件固定、小型自动化设备侧边走线承托、商用设备内部功能模块挂载场景中，日常接触最多的是低压配电柜体里的端子排安装、传感模块固定，还有小型输送线侧边的光电开关安装位也会用到同结构的钣金支架。从结构设计来看，整体采用多次折弯成型工艺，板材厚度适配常规1.2-2mm的冷轧钢板或者镀锌钢板，不需要额外焊接工序，所有连接位都靠板材自身折弯形成的支撑边受力，避免焊接带来的变形问题，也省掉了焊后打磨、防锈处理的工序成本。主体的大平面作为安装承载面，上面开设的圆孔用于穿装固定螺栓，适配M4-M6规格的常规紧固件，长圆孔则是为了抵消安装孔位的加工误差，现场安装时可以在一定范围内调整固定位置，降低对安装基面的孔位精度要求。侧边的折弯边做了外翻压边处理，既可以提升薄板整体的结构刚性，避免薄板材受力出现翘曲变形，也能消除板材剪切后的锐边，防止安装调试过程中划伤操作人员线缆或者手部。设计这类钣金件的时候，首先要确认安装边界的空间尺寸，折弯后的内空尺寸要匹配被固定元器件的安装宽度，所有折弯的R角要匹配所选板材的厚度，避免折弯处出现应力集中开裂的问题，冲孔的位置要距离折弯边预留至少2倍板厚的距离，防止冲孔在折弯工序中出现拉扯变形。实际选型使用时，要根据承载的元器件重量核算板材厚度，承载低于1kg的轻型模块可以选用1.2mm板材，承载1-3kg的部件则要提升到1.5-2mm厚度，同时安装面的固定孔位要和被固定件的孔距完全匹配，长圆孔的长度方向要顺着安装调整的方向设置，才能发挥位置补偿的作用。这类支架不需要额外做表面处理的话，选用镀锌板直接加工即可，有防腐要求的场景可以在加工完成后做喷塑或者电泳处理，适配不同的工况使用环境。
