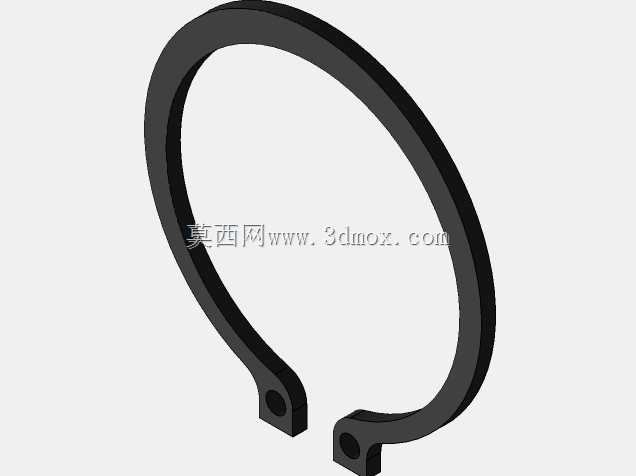

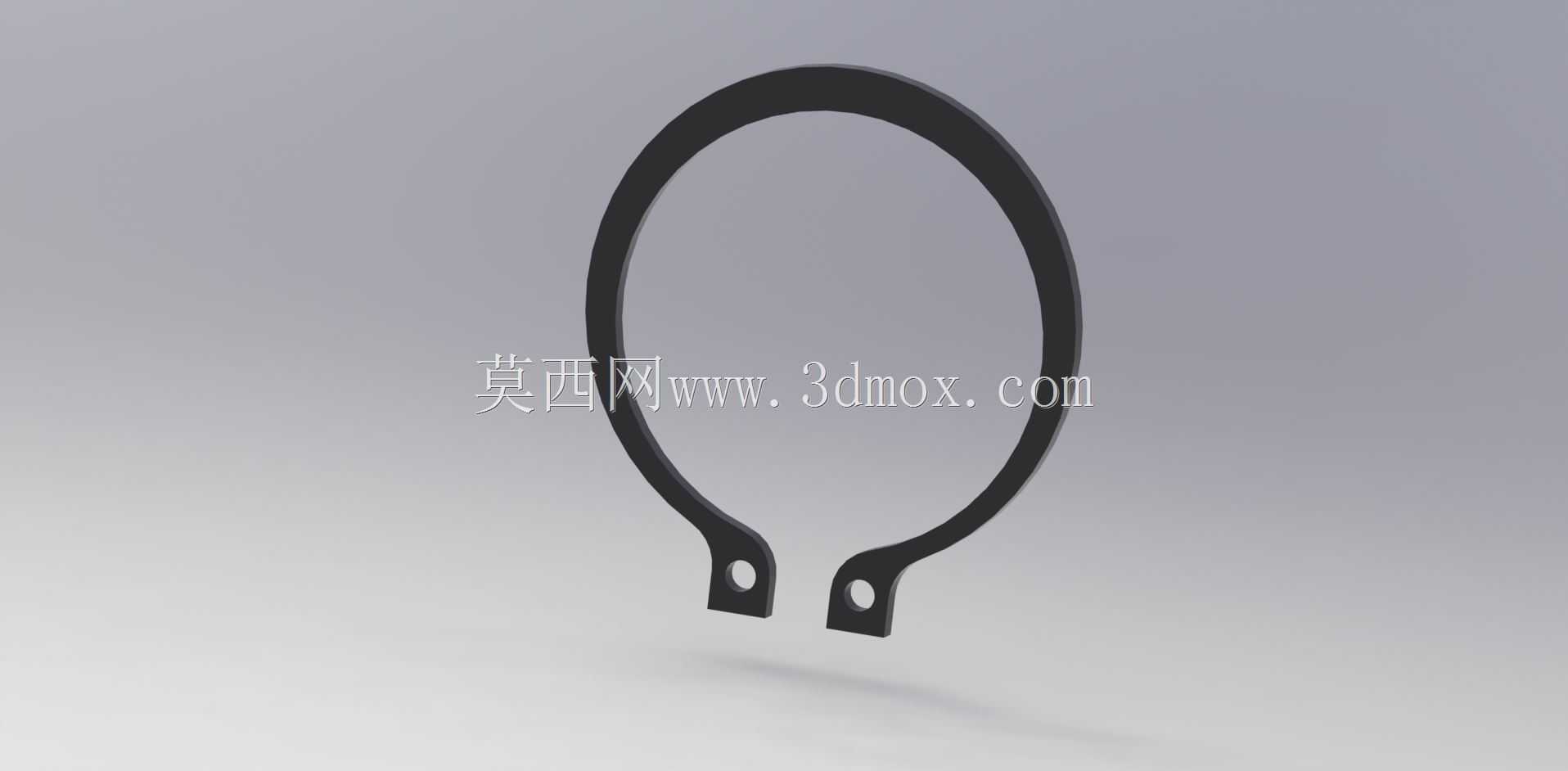

轴用外卡弹性挡圈是机械装配领域应用极广的轴向限位零件,这类挡圈主要安装于轴类零件的预设卡槽内,承担限制轴上配套零件轴向窜动的作用,在减速机、电机、机床、输送设备、工程机械等几乎所有涉及旋转轴装配的场景中都能见到它的身影。不同于孔用挡圈的安装逻辑,外卡圈在自由状态下的内径略小于待装配轴的卡槽底径,安装时需借助卡簧钳撑开两个带安装孔的钳口端,将挡圈整体撑大后套入轴上的卡槽位置,撤去钳具作用力后挡圈依靠自身弹性回弹,牢牢卡嵌在卡槽内,其外露的环形端面即可抵住轴承内圈、齿轮端面、套筒等配套零件的侧面,实现轴向位置的固定,避免零件在设备运行过程中沿轴向往复移位。本次设计的挡圈严格遵循DIN471标准规范,覆盖公称直径10至100的常用轴径区间,相邻规格的尺寸间隔为5mm,能够适配绝大多数常规工业轴系的装配需求。设计过程中首先明确了挡圈的截面厚度与对应卡槽的深度、宽度匹配关系,确保挡圈装入卡槽后,既不会因卡槽过浅导致挡圈受轴向力时脱出,也不会因卡槽过深造成挡圈有效限位高度不足,无法起到可靠的限位作用。两个钳口端的安装孔位置与孔径经过反复校核,能够适配市面上通用规格的轴用卡簧钳,保证现场装配时操作顺畅,不会出现钳头无法插入或者撑开过程中挡圈受力不均产生塑性变形的问题。挡圈的整体环形轮廓做了均匀的等宽设计,保证回弹时各部位受力一致,长期受交变轴向载荷作用时不会出现局部应力集中导致的断裂失效。在实际选型应用中,需要根据待安装轴的公称直径匹配对应规格的挡圈,同时要提前在轴上加工出符合标准尺寸的环形卡槽,卡槽的轴向位置需要根据待限位零件的装配位置精准确定,预留合理的装配间隙,避免挡圈安装后与相邻零件产生卡滞。这类挡圈相比轴端挡圈、圆螺母锁紧等轴向固定方式,具备结构小巧、安装便捷、占用轴向空间小、成本低廉的优势,尤其适合轴系内部空间紧凑、轴向锁紧力需求适中的装配场景,在轻工机械、农业机械、汽车零部件装配等领域的轴系结构中,是性价比极高的轴向限位解决方案。建模过程中对挡圈的开口处做了圆滑过渡处理,避免尖角位置在反复弹性形变过程中产生应力集中,同时保证挡圈外边缘的圆弧度,防止安装后刮伤相邻零件的配合表面。
