纳米压痕测试用Berkovich平冲头压头结构

在材料微观力学性能检测领域，纳米压痕测试是获取薄膜、涂层、微纳结构材料硬度、弹性模量、蠕变特性的核心手段，压头作为直接与被测样品接触的核心执行部件，其几何精度直接决定测试数据的离散度与可信度。Berkovich压头是纳米压痕测试中应用最广泛的棱锥压头类型，搭配平冲头结构的组合设计，可同时满足尖锐压痕的连续刚度测试与平面压头的大载荷压入测试需求，覆盖从软质聚合物到硬质陶瓷、超硬涂层的全品类材料检测场景。

从实际使用场景来看，这类压头主要搭载于台式纳米压痕仪、原位力学测试系统，部分适配原子力显微镜的力学测试模块，既可以完成常规的块体材料纳米压痕测试，也能针对MEMS器件微结构、半导体晶圆镀层、刀具表面涂层等微尺度对象开展定点力学性能表征，避免传统宏观硬度测试无法覆盖微区性能的短板。平冲头段的设计，主要用于开展恒载荷保压测试、软质材料的大压深测试，减少尖锐棱锥压入软材料时出现的“尺寸效应”干扰，同时也可用于微区压入疲劳测试，通过循环加载获取材料的微纳尺度疲劳性能参数。

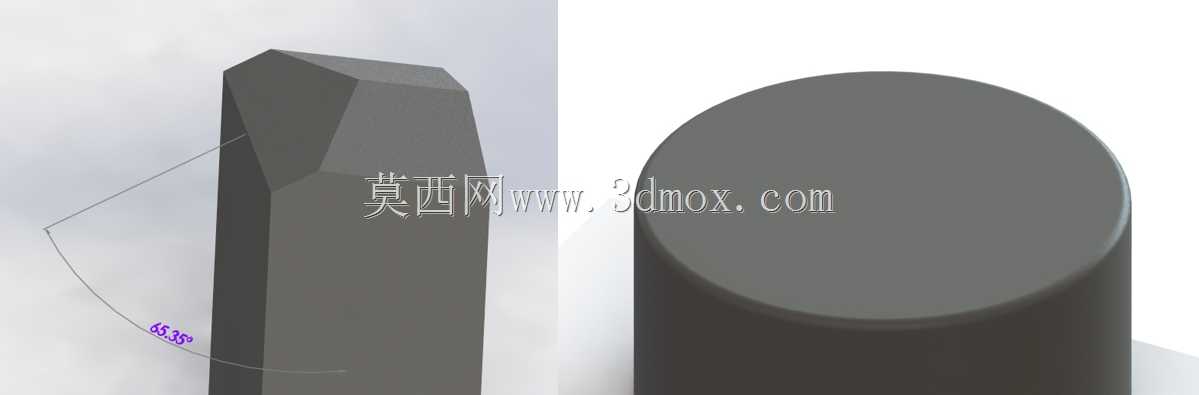

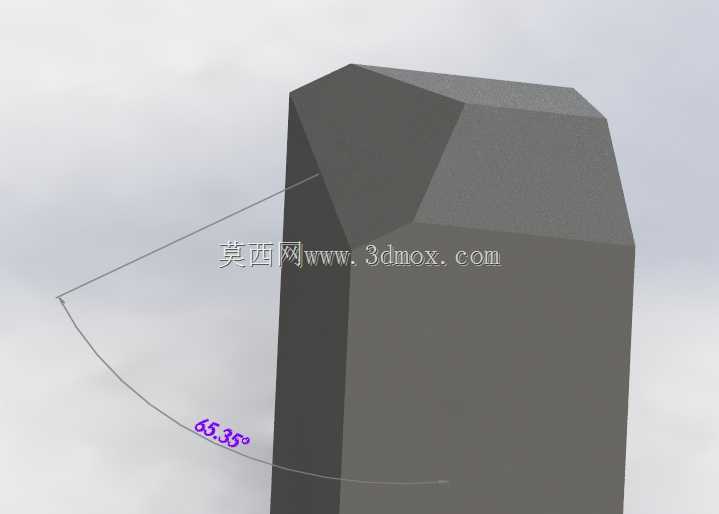

设计层面，该压头的尖端几何严格遵循Berkovich压头的标准角度规范，棱面与压头轴线的夹角控制在65.3度，确保压入过程中接触面积的计算模型与经典Oliver-Pharr方法完全匹配，减少接触面积拟合带来的测试误差。压头主体采用圆柱柄结构，可匹配主流纳米压痕仪的标准夹头安装接口，圆柱段的外径公差控制在微米级，保证装夹后压头尖端的轴线与加载轴的同轴度偏差在允许范围内，避免压入过程中出现侧向分力导致压头崩损或测试数据偏移。尖端棱边的过渡圆角控制在纳米级，既保证棱边的锋利度满足浅压深测试的分辨率要求，又避免棱边过于尖锐导致的早期磨损，延长压头的实际使用寿命。

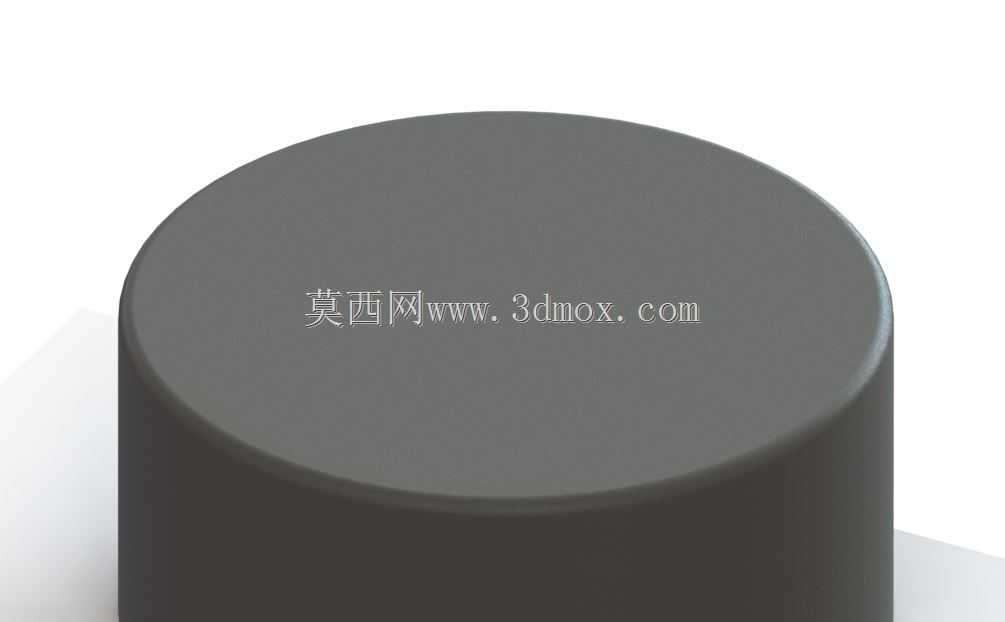

安装边界方面，圆柱柄的长度设计预留了足够的装夹余量，装夹后尖端伸出夹头的长度满足设备的最大压深行程要求，不会出现压入过程中夹头与样品台碰撞的问题。平冲头端面的平面度、与圆柱轴线的垂直度都有严格的形位公差要求，保证平冲头压入时端面与样品表面完全平行，接触压力均匀分布，避免局部应力集中导致的测试数据失真。棱锥段与圆柱柄的过渡位置采用平滑圆弧过渡，减少应力集中，避免高载荷加载时过渡位置出现断裂失效。在实际建模过程中，需要严格控制各个棱面的平面度、棱边的直线度，以及角度参数的一致性，任何几何偏差都会直接传导为测试接触面积的计算误差，最终影响力学性能参数的测试准确性。
